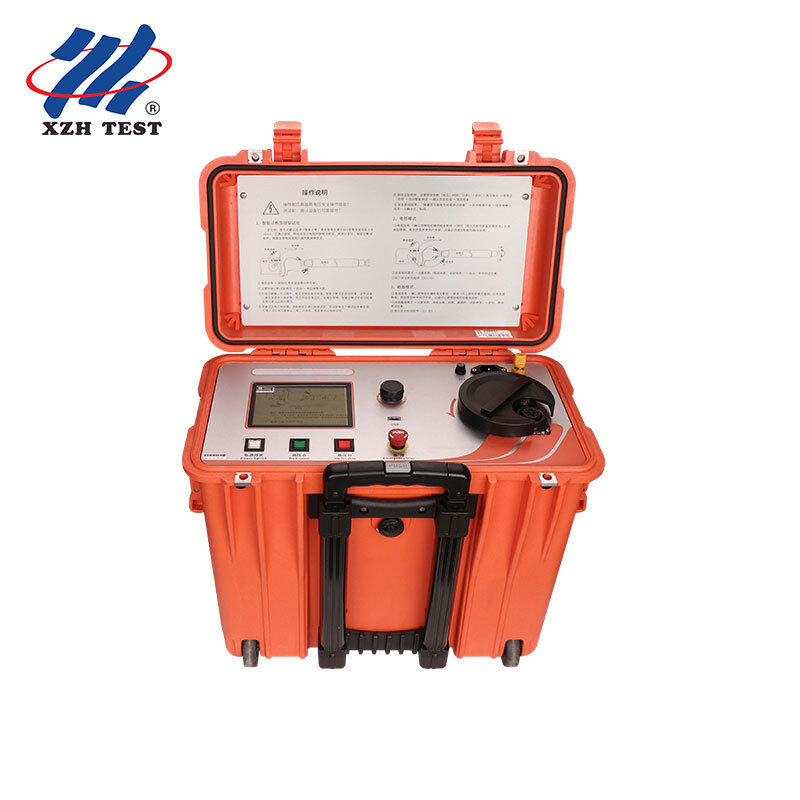

جهاز حرق رقمي للجسر لتحديد أعطال الكابلات في الكابلات ذات الجهد العالي والمقاطع الكبيرة|XHSC-60Q

جسر الاحتراق الرقمي XHSC-60Q هو جهاز عالي الأداء لتحديد مواقع أعطال الكابلات مصمم لكابلات الطاقة ذات الجهد العالي 60 كيلوفولت وما دون. مصمم خصيصًا لـتركيبات الطاقة المتجددة، والبنية التحتية الحيوية، وشبكات توزيع الطاقة الصناعية، فإنه يوفر تيار احتراق متحكم فيه يصل إلى 600 مللي أمبير لتحويل الأعطال عالية المقاومة إلى أعطال منخفضة المقاومة وقابلة للتحديد - مما يتيح تحديد مواقع الأعطال بسرعة ودقة على الكابلات الأرضية ذات المقطع الكبير والمسافات الطويلة.

على عكس جسور الاحتراق التقليدية التي تستهدف تطبيقات المرافق العامة، فإن XHSC-60Q مصمم خصيصًا للمشغلين الذين يديرون مزارع الطاقة الشمسية واسعة النطاق، وأنظمة جمع طاقة الرياح، ومصادر تغذية مراكز البيانات، وشبكات الكابلات الصناعية الثقيلة - حيث تتجاوز مقاطع الكابلات غالبًا 400 مم مربع ويمكن أن تصل مقاومة الأعطال إلى عشرات الكيلو أوم.

• خرج تيار عالي: أقصى تيار احتراق 600 مللي أمبير، يحول بفعالية الأعطال عالية المقاومة (حتى عشرات الكيلو أوم) إلى حالات منخفضة المقاومة قابلة للتتبع على الكابلات ذات المقطع الكبير.
• نطاق جهد واسع: خرج قابل للتعديل باستمرار من 0-60 كيلوفولت، يغطي الطيف الكامل لمتطلبات تشخيص أعطال الكابلات متوسطة وعالية الجهد.
• تحكم رقمي ذكي: تنظيم قائم على المعالج الدقيق مع مراقبة الجهد/التيار في الوقت الفعلي وقفل أمان تلقائي لحماية المشغل.
• تصميم محمول مدمج: يزن حوالي 25 كجم بأبعاد 30 سم × 46 سم × 50 سم، سهل النقل في مركبات الخدمة الميدانية للنشر في الموقع.
• متوافق مع المولدات: يعمل بواسطة مولد محمول قياسي 2 كيلو فولت أمبير فأكثر، مما يتيح التشغيل في مواقع الطاقة المتجددة النائية دون الوصول إلى الشبكة.
• معتمد من CE: يلبي معايير السلامة والتوافق الكهرومغناطيسي الأوروبية لمعدات الاختبار الكهربائية الاحترافية.

• مزارع الطاقة الشمسية الكهروضوئية: تحديد مواقع الأعطال في كابلات التجميع المدفونة 35 كيلوفولت التي تربط محطات العاكس بمحطات التحويل الفرعية.
• محطات طاقة الرياح: تشخيص الكابلات المتوسطة الجهد بين الصفوف وكابلات التصدير في منشآت الرياح البرية والبحرية.
• مراكز البيانات: اختبار سلامة كابلات تغذية الطاقة الحيوية لمنع انقطاع الخدمة غير المخطط له على مسارات الإمداد الاحتياطية.
• المجمعات الصناعية والتعدين: تحديد مواقع أعطال الكابلات المدفونة ذات المقطع الكبير في البيئات الصناعية الثقيلة وبيئات الاستخراج.
• محطات التحويل الفرعية للمرافق: تحديد مواقع الأعطال عالية المقاومة على كابلات خطوط التوزيع من 10 كيلوفولت إلى 35 كيلوفولت.

يعمل XHSC-60Q على مبدأ الاحتراق: يتم تطبيق خرج تيار مستمر عالي الجهد متحكم فيه على الكابل المعيب، مما يؤدي تدريجياً إلى تسخين وتفحم نقطة العطل. تقلل هذه العملية من مقاومة العطل من مئات الكيلو أوم المحتملة إلى بضعة أوم أو أقل. بمجرد تحويل العطل إلى حالة مقاومة منخفضة، يمكن استخدام طرق TDR (الانعكاس الزمني) أو طرق تيار النبض القياسية لقياس المسافة إلى العطل بدقة - مما يحسن بشكل كبير دقة تحديد الموقع المسبق ويقلل من وقت الحفر.
