| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ ISO |
| رقم الموديل: | XHGG502A2 |
الوصف

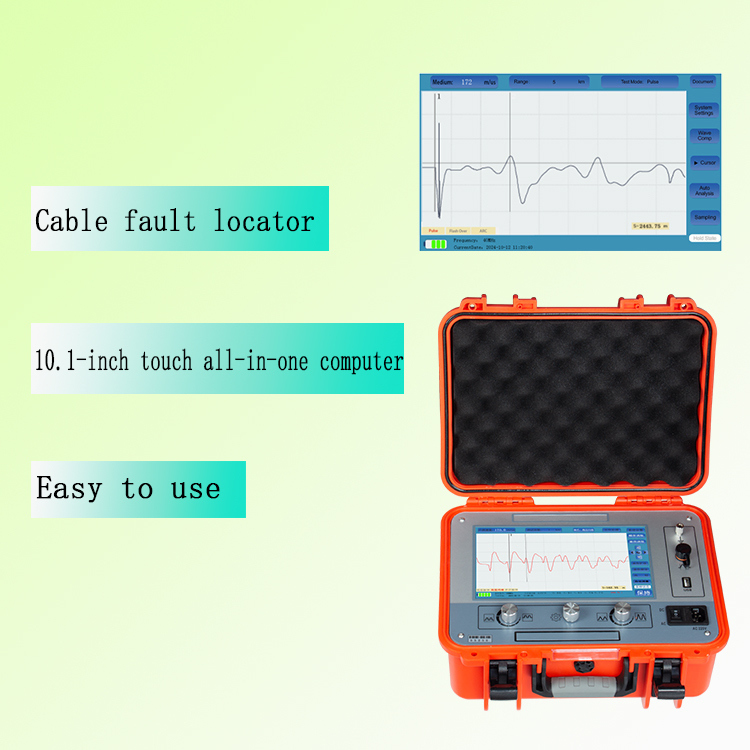

اختبار خطأ الكابلات يتبنى جهاز كمبيوتر متكامل لللمس من الدرجة الصناعية 10.1 بوصة، واجهة برمجيات تشغيل بسيطة، دوائر و أجهزة متكاملة من الدرجة الصناعيةو بطارية ليثيوم أيونية ذات سعة كبيرة، وهو مستقر وموثوق وسهل الاستخدام.
هذا الجهاز هو أداة خاصة لقياس وتحليل حالة ومسافة خطأ كابلات الطاقة.هذا اختبار خطأ الكابلات يستخدم مزيجا من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارة، اكتساب، معالجة البيانات، العرض الرسومي، والتحليل الرسومي. قياس سرعة الكابل، اختبار طول الكابل، اختبار مسافة خطأ الكابل.
هذا اختبار خطأ الكابل مناسبة لمقاومة منخفضة، وقطاع قصير، وفتحة الدوائر وخطأ في قطع كابلات الطاقة، وكابلات مكافئة عالية التردد، وكابلات ضوء الشارع،والأسلاك المدفونة المصنوعة من مواد مختلفة مع مقاطع عريضة مختلفة ووسائط، فضلا عن تسرب المقاومة العالية والفلاش اوفر المقاومة العالية. فشل الشبكة.1 متطلبات مكافحة التداخل لمعدات الاختبار المستخدمة في المواقع الصناعية"، "DL/T 849.1-2019 الشروط التقنية العامة للمختبرات الخاصة لمعدات الطاقة الجزء 1: اختبار فلاش خطأ الكابل"متطلبات المعيار "JJF1042-2020" "مواصفات المعايرة لمختبرات خطأ الكابلات".
وضع العمل: TDR ((نبض الجهد المنخفض) ، flashover ((ICE ((نبض التيار) / Decay))
الخصائص
• شاشة لمس TFT ملونة كاملة مقاس 10.1 بوصة
• النظام المدمج، وضع العرض والتشغيل الآمن والمستقر والبسيط؛
• مع وظيفة اختبار سرعة موجة الكابل وطول الكابل و مسافة الخطأ
• أخذ عينات مستمرة تلقائية بالكامل، التقاط شكل الموجة في جميع الأوقات، في الوقت المناسب ودقة.
• مجهزة بإعداد نطاق الاختبار التلقائي، وتحليل شكل الموجة التلقائي وعرض مسافة الاختبار.
• قائمة كاملة باللغة الإنجليزية، طريقتان للعمل من خلال اللمس والأزرار المشفرة، بسيطة وسريعة وموثوقة.
• مجهزة بتكنولوجيا الاختبار من طريقة نبضات الجهد المنخفض ، طريقة الفلاش أوف عالية الجهد ، وعرض شكل الموجة سلس وسهل التفسير.
• يحتوي الجهاز على قدرات معالجة قوية للبيانات، مما يسهل على المستخدمين إدارة ملفات أشكال الموجات وتخزينها.
• لديه وظيفة تخزين شكل الموجة الاختبارية الضخمة:يمكن تخزين أشكال الموجات التي تم اختبارها في الموقع بسهولة في الجهاز بالترتيب المحدد بالاسم الصيني لاستدعاء ومراقبة في أي وقتيمكن تخزين أكثر من 8000 سجل من النبضات منخفضة الجهد ونماذج موجات التوهج العالية الجهد ، والنبضات المتعددة يمكن تسجيل أكثر من 250 سجل من أشكال الموجات ،ويمكن استيراد ملفات شكل الموجة إلى برامج الكمبيوتر لإدارة وتحليل باستخدام الاتصالات USB.
• سطوع عالي للغاية، يصل سطوع الضوء الخلفي LED إلى 280 نيت، وضوح 1024 * 600، مناسبة للبيئات المعرضة لأشعة الشمس المباشرة أثناء التشغيل.
المواصفات التقنية
| تواتر أخذ العينات | 80ميغاهرتز |
| نطاق نبضات الجهد المنخفض | 100V±15% |
| نطاق النطاق | ≥65كم |
| صوت الاختبارe | 300 متر/1 كم/5 كم/25كم/65كم |
| عرض النبض | 0.125US050USـ ـ ـ ـ50US/7.25USعشرة0US |
| الحد الأدنى للدقة | 0.1م |
| منطقة اختبار عمياء | ≤20m |
| خطأ القياس | ≤ ± ((0.5% × L + 1m) ، L هو طول الكابل |
| وضع إمدادات الطاقة | شحن AC110V ~ 240V ، 50Hz/60Hz |
| الحجم والوزن | L358mm × W284mm × H168mm -4.7kg |
| ظروف العمل | درجة الحرارة -20 درجة مئوية ~ + 65 درجة مئوية ، الرطوبة النسبية 90٪ ، الضغط الجوي 750 ± 30mmHg |
قائمة التعبئة
