XHGG502A2
الوصف

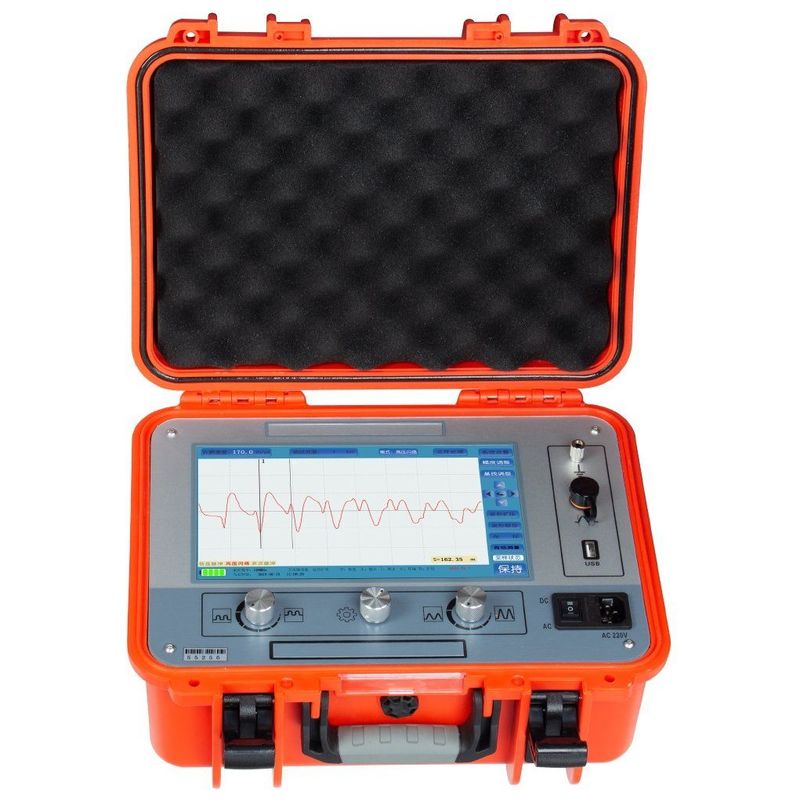

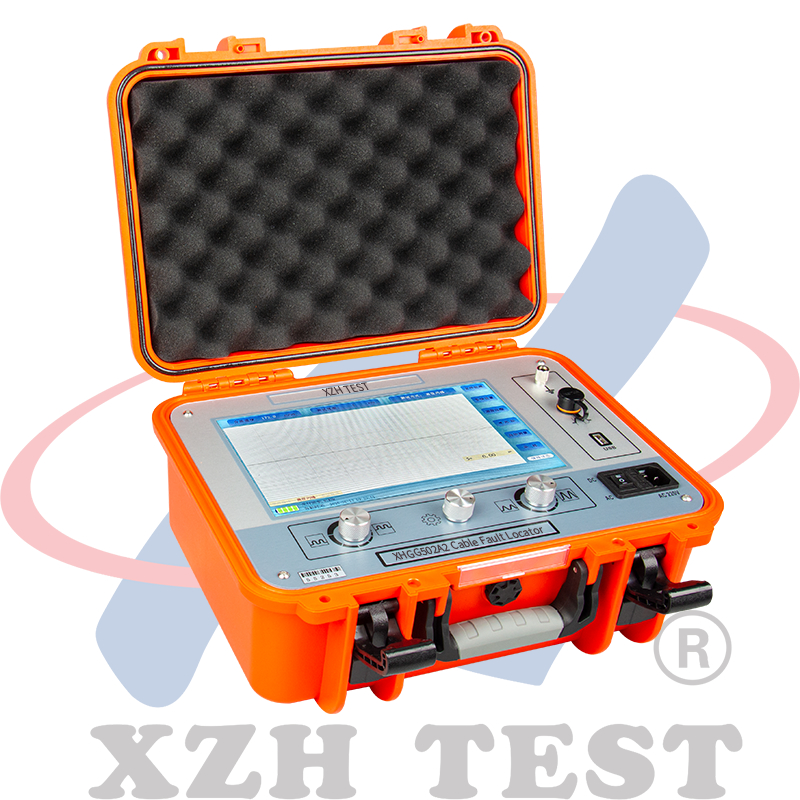

يعتمد جهاز اختبار أعطال الكابلات على كمبيوتر متكامل يعمل باللمس مقاس 10.1 بوصة من الدرجة الصناعية، وواجهة برنامج تشغيل بسيطة، ودوائر وأجهزة متكاملة من الدرجة الصناعية، وبطارية ليثيوم أيون مدمجة ذات سعة كبيرة، وهي مستقرة وموثوقة وسهلة الاستخدام.
جهاز اختبار أعطال الكابلات هذا هو أداة خاصة لقياس وتحليل حالة ومسافة العطل في كابلات الطاقة. يستخدم جهاز اختبار أعطال الكابلات هذا مزيجًا من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارات، والاقتناء، ومعالجة البيانات، والعرض الرسومي، والتحليل الرسومي. قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة عطل الكابل.
جهاز اختبار أعطال الكابلات هذا مناسب لأعطال المقاومة المنخفضة، وقصر الدائرة، والدائرة المفتوحة، والانفصال في كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع عرضية ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية وانهيار المقاومة العالية. فشل الشبكة. تتوافق المعلمات الفنية مع "GB/T 18268.1 متطلبات مكافحة التداخل لمعدات الاختبار المستخدمة في المواقع الصناعية"، "DL/T 849.1-2019 الشروط الفنية العامة لأجهزة الاختبار الخاصة لمعدات الطاقة الجزء 1: جهاز اختبار فلاش أعطال الكابلات"، "JJF1042-2020" "مواصفات معايرة أجهزة اختبار أعطال الكابلات" متطلبات قياسية.
وضع العمل: TDR (نبضة الجهد المنخفض)، انهيار الجهد العالي (ICE (تيار النبضة) / التحلل)
الميزات
• شاشة لمس TFT ملونة مقاس 10.1 بوصة؛
• نظام مضمن، وضع عرض وتشغيل آمن ومستقر وبسيط؛
• مع وظيفة اختبار سرعة موجة الكابل، وطول الكابل، ومسافة العطل؛
• أخذ عينات مستمر تلقائي بالكامل، والتقاط شكل الموجة في جميع الأوقات، وفي الوقت المناسب ودقيق.
• مزود بإعداد نطاق اختبار تلقائي، وتحليل تلقائي لشكل الموجة، وعرض لمسافة الاختبار.
• قائمة باللغة الإنجليزية الكاملة، وطريقتان للتشغيل باللمس والأزرار المشفرة، بسيطة وسريعة وموثوقة.
• مزود بتقنية اختبار طريقة النبضة منخفضة الجهد، وطريقة الانهيار عالي الجهد، وشكل الموجة المعروض سلس وسهل التفسير.
• يتمتع الجهاز بقدرات معالجة بيانات قوية، مما يجعله مناسبًا للمستخدمين لإدارة ملفات شكل الموجة وأرشفتها.
• يحتوي على وظيفة تخزين شكل الموجة الاختبارية الهائلة: يمكن تخزين أشكال الموجة التي تم اختبارها في الموقع بسهولة في الجهاز بالترتيب المحدد باللغة الصينية للاستدعاء والمراقبة في أي وقت؛ يمكنه تخزين أكثر من 8000 سجل من نبضات الجهد المنخفض وأشكال موجات الانهيار عالية الجهد، ويمكن تسجيل نبضات متعددة أكثر من 250 سجلًا لشكل الموجة، ويمكن استيراد ملفات شكل الموجة إلى برنامج الكمبيوتر للإدارة والتحليل باستخدام اتصالات USB.
• سطوع فائق، يصل سطوع الإضاءة الخلفية LED إلى 280nit، ودقة 1024*600، وهو مناسب للبيئات المعرضة لأشعة الشمس المباشرة أثناء التشغيل.
المواصفات الفنية
| تردد أخذ العينات | 80ميغاهرتز |
| سعة نبضة الجهد المنخفض | 100V±15% |
| نطاق التحديد | ≥65كم |
| نطاق الاختبارهـ | 300 م/1 كم/5 كم/25كم/65كم |
| عرض النبضة | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| الحد الأدنى للدقة | 0.1م |
| المنطقة العمياء للاختبار | ≤20 م |
| خطأ القياس | ≤±(0.5%×L+1m)، L هو طول الكابل |
| وضع إمداد الطاقة | شحن AC110V~240V، 50Hz/60Hz |
| الحجم والوزن | L358mm×W284mm×H168mm-4.7kg |
| ظروف العمل | درجة الحرارة -20 درجة مئوية~+65 درجة مئوية، الرطوبة النسبية 90%، الضغط الجوي 750±30 ملم زئبق |
قائمة التعبئة
XHDD503B
مقدمة يستخدم محدد موقع أعطال الكابلات XHDD503B طريقة التزامن الصوتية والمغناطيسية لتحديد نقطة عطل كابل الطاقة. يتم توليد الانهيار الإلكتروني بواسطة مولد التفريغ التأثيري، ويتم التقاطه وتضخيمه بواسطة المسبار المقابل، ويتم تحديد الموقع الدقيق لنقطة العطل عن طريق الحكم السمعي والبصري. إنه جهاز يكمل التحديد الدقيق لنقطة عطل الكابل ضمن نطاق القياس التقريبي ويجمع الفرق الزمني الصوتي والمغناطيسي. إنه يدمج تقنية تحديد المواقع، والاختبار بمساعدة المسار والتقنيات الأخرى، مما يوفر أوضاع اختبار متعددة ومعلومات موجه غنية ومتنوعة لإكمال تحديد موقع عطل الكابل بكفاءة ودقة.
المؤشرات الفنية
| صوتic-وظيفة النقطة الثابتة المتزامنة المغناطيسية | ||
| صوتic-وظيفة النقطة الثابتة المتزامنة المغناطيسية | القناة الصوتية | أ) عرض النطاق الترددي المرور بالكامل: 100 هرتز ~ 1500 هرتز. المرور المنخفض: 100 هرتز ~ 400 هرتز. كوالكوم: 150 هرتز ~ 1500 هرتز. تمرير النطاق: 200 هرتز ~ 600 هرتز. ب) الحد الأقصى للإشارة الكسب: >=100dB. ج) دقة النقطة الثابتة: 0.1 م. |
| قناة المجال المغناطيسي | أقصى كسب للإشارة: >=100 ديسيبل | |
| وضع تحديد وقت العبور الصوتي المغناطيسي: عرض شكل الموجة، عرض وقت العبور الصوتي والمغناطيسي. | ||
| كسب الإشارة: قابل للتعديل من 1 إلى 8 مستويات. | ||
| قناة المجال المغناطيسي: قابلة للتعديل من 1 إلى 8 مستويات | ||
| يشير الرسم البياني لشريط قوة الإشارة الصوتية، وعتبة تشغيل الصوت (0 إلى 99 مستوى) قابلة للتعديل. | ||
| يشار إلى قوة الإشارة الكهرومغناطيسية بواسطة رسم بياني شريطي، وعتبة تشغيل المجال المغناطيسي (0 إلى 99 مستوى) قابلة للتعديل، ولها وظيفة موجه تشغيل المجال المغناطيسي. | ||
| إشارة الرسم البياني لشريط قوة الإشارة الكهرومغناطيسية، وعتبة تشغيل المجال المغناطيسي القابلة للتعديل، مع وظيفة موجه تشغيل المجال المغناطيسي. | ||
| وضع تحديد الفرق الزمني الصوتي المغناطيسي: عرض شكل الموجة، والفرق الزمني الصوتي المغناطيسي الأقصى هو 80 مللي ثانية، والذي يمكن حسابه تلقائيًا وتحليله يدويًا؛ يمكنه تسجيل آخر فرق زمني صوتي مغناطيسي. | ||
| مزود الطاقة: | أ) البطارية: حزمة بطارية ليثيوم أيون مدمجة، جهد 8.4 فولت، سعة 2.4 أمبير في الساعة ب) وقت الاستخدام: وقت الاستخدام المستمر > 8 ساعات؛ ج) الشاحن: الإدخال AC220V±10%، 50 هرتز؛ الإخراج الاسمي 8.4 فولت، 1 أمبير د) وقت الشحن:<3 ساعات. |
|
| وضع العرض: شاشة LCD ملونة مقاس 5 بوصات، بدقة 854*480، مع وظيفة اللمس. | ||
| درجة حرارة بيئة التشغيل: -20 درجة مئوية-65 درجة مئوية، الرطوبة ≤90% رطوبة نسبية، الارتفاع<4500 م. | ||
