| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | XHLJ504 |
مبدأ العمل

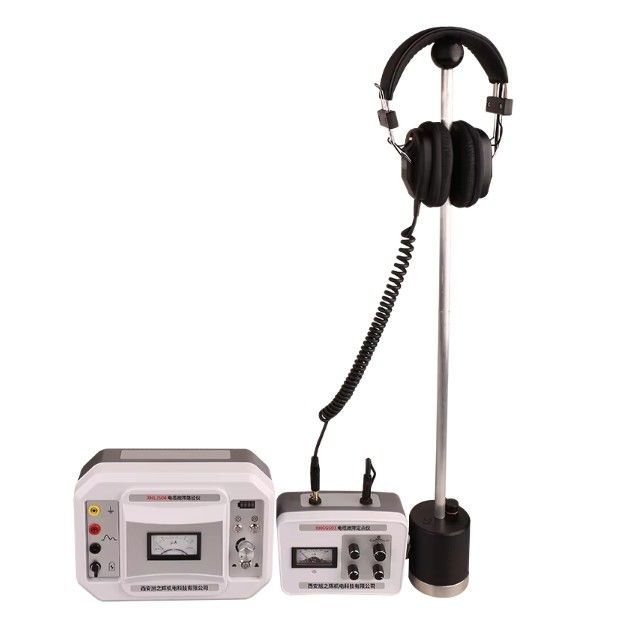

يتكون محدد موقع كابل XHLJ504 من مولد إشارة مسار عالي الطاقة (جهاز إرسال) وجهاز استقبال مطلوب للكشف عن مسارات الكابلات المدفونة.
المبدأ الأساسي لمقياس مسار الكابل هو استخدام مولد إشارة المسار (أي مضيف إرسال إشارة مقياس المسار) لإدخال إشارة نبض المسار في الكابل قيد الاختبار، وبالتالي توليد موجات كهرومغناطيسية، ثم استقبالها بمسبار، ويقوم جهاز الاستقبال بتضخيم الإشارة المستلمة. بعد المعالجة، يتم إرسال الإخراج إلى سماعة الأذن ومقياس المؤشر.
يحكم جهاز تتبع مسار الكابل هذا على المسار المدفون وعمق الكابل وفقًا لذروات الصوت ووديان الصوت ودرجة انحراف مقياس المؤشر في سماعة الأذن.
| إشارة الإخراج | 15 كيلو هرتز متقطع |
| طاقة الإخراج | 100 واط |
| تيار الإخراج | 0～2A |
| طاقة العمل | 220 فولت (1±10%) 50 هرتز (1±5%)؛ |
| التكبير | 500000 مرة |
| دقة الكشف | ±0.2 م |
| مقاومة الإخراج | 350Ω |
| مزود طاقة العمل | بطاريتان قياسيتان 9 فولت |
| التيار الساكن | <10mA |
