تحديد عيب الكابل
>

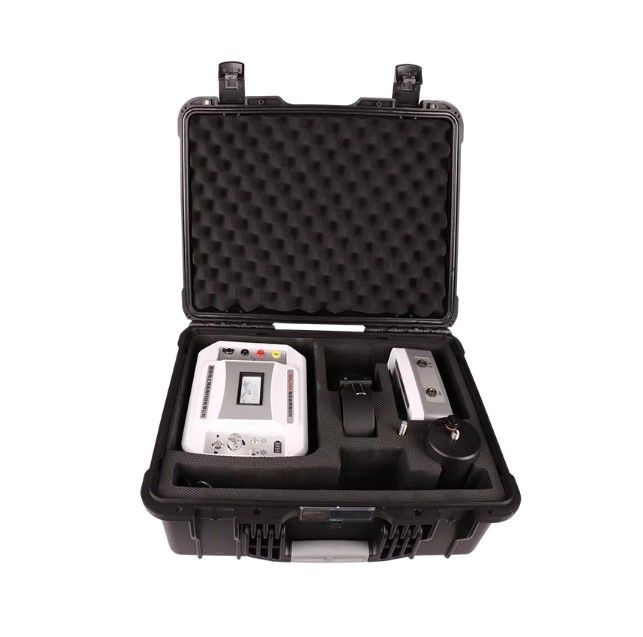

موقع أنابيب الكابلات تحت الأرض مبدأ الحث الكهرومغناطيسي

موقع أنابيب الكابلات تحت الأرض مبدأ الحث الكهرومغناطيسي

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: CE ISO
رقم الموديل: XHLJ504
معلومات مفصلة
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE ISO
رقم الموديل:
XHLJ504
اسم المنتج:
كابل خطأ pathfinder
تردد الإخراج:
تردد الصوت
إشارة الإخراج:
متقطع، 0 ~ 50Vpp
إمدادات الطاقة العاملة:
220 فولت (110 ٪) 50 هرتز (15 ٪)
طاقة الإخراج:
100 واط
تيار الإخراج:
0 ~ 2A
إبراز:

High Light

إبراز:

جهاز تحديد أعطال الكابلات الكهرومغناطيسية

,

أداة الكشف عن الأنابيب الأرضية

,

محدد موقع الكابلات بتقنية الحث

Trading Information
الحد الأدنى لكمية:
1 وحدة
تفاصيل التغليف:
تغليف خشبي
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
T/T
القدرة على العرض:
2000 وحدة/سنة
وصف المنتج

مبدأ العمل
يتكون محدد موقع كابل XHLJ504 من مولد إشارة مسار عالي الطاقة (جهاز إرسال) وجهاز استقبال مطلوب للكشف عن مسارات الكابلات المدفونة.
المبدأ الأساسي لمقياس مسار الكابل هو استخدام مولد إشارة المسار (أي مضيف إرسال إشارة مقياس المسار) لإدخال إشارة نبض المسار في الكابل قيد الاختبار، وبالتالي توليد موجات كهرومغناطيسية، ثم استقبالها بمسبار، ويقوم جهاز الاستقبال بتضخيم الإشارة المستلمة. بعد المعالجة، يتم إرسال الإخراج إلى سماعة الأذن ومقياس المؤشر.
يحكم جهاز تتبع مسار الكابل هذا المسار المدفون وعمق الكابل وفقًا لذروات الصوت ووديان الصوت ودرجة انحراف مقياس المؤشر في سماعة الأذن.

متعدد الوظائفيستخدم مستقبل مسار الكابل بالاقتران مع المجسات وسماعات الرأس وما إلى ذلك، ويمكن استخدامه كمحدد موقع عطل الكابل.
موقع أنابيب الكابلات تحت الأرض مبدأ الحث الكهرومغناطيسي
المعايير الفنية
جهاز الإرسال
إشارة الإخراج 15 كيلو هرتز متقطع
طاقة الإخراج 100 واط
تيار الإخراج 0~2A
طاقة العمل 220 فولت (1±10%) 50 هرتز (1±5%)؛
جهاز الاستقبال
التكبير 500000 مرة
دقة الكشف ±0.2 متر
مقاومة الإخراج 350Ω
مزود طاقة العمل بطاريتان قياسيتان 9 فولت
التيار الساكن <10mA

الميزات
1. باستخدام مبدأ الحث الكهرومغناطيسي التقليدي، قدرة قوية على مقاومة التداخل.
2. مع وظائف الحماية من التيار الزائد وقصر الدائرة، فهي آمنة وموثوقة.
3. خرج عالي الطاقة، غير مقيد بطول الكابل، يمكن للدائرة المفتوحة أيضًا العثور على مسار.
4. الإخراج قابل للتعديل بدون توقف، ومناسب لمواقع الاختبار المختلفة، مع قدرة قوية على التكيف.
5. تكبير قوي للغاية، عمق الكشف أكبر من 10 أمتار.
6. تصميم استهلاك منخفض للغاية للطاقة، التيار الساكن أقل من 10 مللي أمبير.
7. تصميم المقياس التناظري، قوة الإشارة والاتجاه واضحان في لمحة.
8. يمكن تعديل المستوى الصفري بشكل تعسفي، وهو مناسب لجميع أنواع المشاهد القوية والضعيفة.
