محدد موقع خطأ غمد الكابل XHHG521A 7500V طريقة جسر الجهد العالي للكشف عن نقطة الانهيار

Name: محدد موقع خطأ غمد الكابل XHHG521A 7500V طريقة جسر الجهد العالي للكشف عن نقطة الانهيار
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان ، شنشي ، الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE ISO
رقم الموديل:	XHHG521A

معلومات مفصلة

مكان المنشأ:

شيان ، شنشي ، الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE ISO

رقم الموديل:

XHHG521A

اسم المنتج:

محرك تحديد موقع خطأ غطاء الكابل

الجهد بدون حمل:

≥7500 فولت

تيار الدائرة القصيرة:

≥40MA

إمدادات الطاقة العاملة:

التيار المتناوب 220 فولت ± 10% 50 هرتز ± 1 هرتز

إبراز:

High Light

إبراز:

الكشف عن جسر 7500 فولت عالي الجهد

تحديد موقع نقطة انهيار الكابل

اختبار خطأ جسر موراي

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

T/T

القدرة على العرض:

2000 وحدة في السنة

وصف المنتج

لمحة عامة عن المنتج

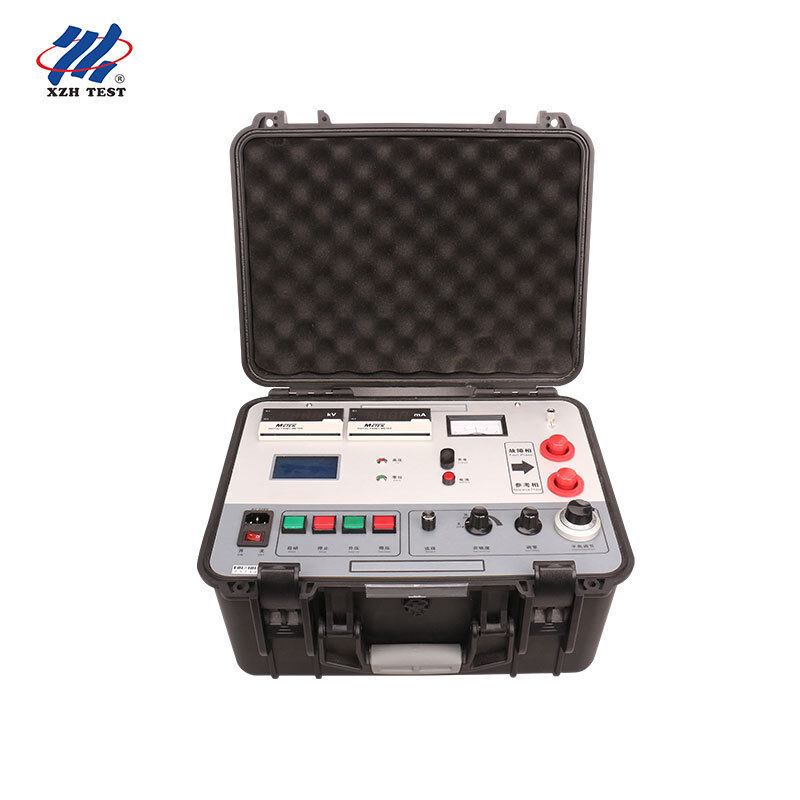

الـXHHG521A محرك تحديد عيب غطاء الكابلهي أداة تشخيص دقيقة مصممة على أساس مبدأ الجسر MURRAY،مصممة خصيصًا لتحديد نقاط الانهيار في كابلات الطاقة المختلفة وتحديد نقاط العيوب ذات القيم المنخفضة لمقاومة العزل والتي لم تتحطم بالكامل بعد.

يدمج النظام منظم الجهد الكهربائي مع محول من النوع R لتشكيل مصدر تيار ثابت عالي الجهد ، يحتوي على التحكم في الجهد بواسطة زر الضغط.مع فولتاج خال من الحمل 7500V وتيار الدائرة القصيرة 100mA، فإنه يستخدم مكبر حساسية عالية ومقياس غالفانومتر للإشارة إلى التوازن. يتم تشكيل الجسر المتوازن مع مقياس طاقة متناسب ، موضع بالكامل في إمكانات عالية.يتم إجراء القياس عن طريق كابل مطاطي عالي الجهد مصمم خصيصًا من اثنين من النواة باستخدام طريقة المقاومة الأربعة لإزالة أخطاء مقاومة الرصاص. تعمل اللوحة بأكملها في إمكانات منخفضة لسلامة المشغل. التشغيل بلمسة واحدة يسمح بإدخال طول الكابل مع حساب مسافة العيب التلقائي.مصدر الجهد العالي والجسر متكاملة في حالة الحماية المحمولة، وتوفير القدرة عالية الجهد مع الوزن الخفيف، والتشغيل بديهي، وتعزيز السلامة.

المواصفات الرئيسية

رقم الطراز

XHHG521A

الاسم التجاري

اختبار XZH

الجهد بدون حمولة

≥7500 فولت

تيار الدائرة القصيرة

≥ 100mA (يتم التوصية بـ 5 ~ 40mA للتوازن)

دقة الموقع

± 0.2%·L±1) م

إمدادات الطاقة

AC 220V (± 10%) ، 50Hz ؛ بطارية 8.4V مدمجة

وضع الاختبار

الاختبار المحفوظ

منطقة الاختبار

تشكيل الكابل

الوزن

25 كجم

الشهادة

CE، ISO

الأصل

الصين، شيان

التعبئة

غلاف خشبي

خصائص المنتج

الجهد الخارجي قابل للتعديل بالكامل لاستيعاب سيناريوهات اختبار الكابلات المختلفة
يوفر دقة عالية واستقرار القياس مع دوائر التوازن الجسر المتقدمة
تستخدم مكبر حساسية عالية ومقياس الكهرباء لتحديد التوازن الدقيق
حماية الصفر المتكاملة تضمن سلامة المشغل والمعدات أثناء التشغيل عالية الجهد
الكشف التلقائي عن نقاط الفشل مع الاحتفاظ بقدرة الاختبار اليدوي للتطبيقات المتخصصة
طريقة توازن الجسر تلغي المناطق العمياء مقارنة بتقنيات انعكاس الموجات، مما يجعلها مثالية للكابلات القصيرة وتحديد نقطة الانهيار القريبة من النهاية

المعلمات التقنية

المعلم	المواصفات
الجهد بدون حمولة	≥7500 فولت
تيار الدائرة القصيرة	≥ 100mA (يتم التوصية بـ 5 ~ 40mA للتوازن)
دقة الموقع	± 0.2%·L±1) م
الوزن	25 كجم
إمدادات الطاقة	AC 220V (± 10%) ، 50Hz±1Hz ؛ بطارية 8.4V مدمجة

التطبيقات الرئيسية:طريقة الجسر عالية الجهد XHHG521A فعالة بشكل خاص ل: (1) تحديد نقاط انقطاع المقاومة العالية في الكابلات الموضعة ،خصوصاً الأخطاء الخطية ذات المقاومة العالية في المفاصل الوسيطة للكابلات التي تقاوم الحرق إلى مقاومة منخفضة(2) اكتشاف نقاط انقطاع من نوع الفلاش أوفر حيث يحتفظ مصدر التيار الثابت بالقوس لتدفق تيار جسر مستقر.(3) تحديد العيوب التي لم تتحلل بالكامل بعد ولكنها تظهر قيم منخفضة لمقاومة العزل التي تم اكتشافها عن طريق اختبار ميغومتر.

سيناريوهات التطبيق

الأسئلة الشائعة

س1: ما هي أنواع أخطاء الكابلات التي يمكن أن يكتشفها XHHG521A؟

تم تصميم XHHG521A للكشف عن نقاط انهيار عالية المقاومة ، وانهيارات من نوع flashover ، وعيوب العزل مع قيم المقاومة المنخفضة في كابلات الطاقة المختلفة.فهي فعالة بشكل خاص للخطية ارتفاع مقاومة الأخطاء في الكابلات المفاصل الوسيطة التي من الصعب حرق في مقاومة منخفضة، فضلا عن العيوب التي تم تحديدها من خلال اختبار ميغومتر التي لم يتم تفكيكها بالكامل تحت فولتاج التشغيل.

س2: كيف تعمل طريقة جسر موراي لموقع خطأ الكابل؟

طريقة الجسر MURRAY تشكل دائرة جسر متوازنة مع مقياس طاقة متناسب موضع عند إمكانات عالية. يتم توصيل كابل مرجع معروف والكابل المعيب كذراع جسر.يطبق النظام التيار الثابت عالي الجهد ويقيس نقطة التوازن من خلال غالفانومتر عالي الحساسيةيتم حساب مسافة العيب من نسبة الجسر وطول الكابل الكلي، مع حساب تلقائي عن طريق تشغيل لمسة واحدة.

السؤال 3: ما هو دقة تحديد الموقع من هذا الكابل غلاف العيب المكتشف؟

يحقق XHHG521A دقة تحديد الموقع من ±(0.2%·L±1) متر ، حيث يمثل L طول الكابل الإجمالي. وهذا يعني بالنسبة للكابل الذي يبلغ طوله 1000 متر ، أن دقة موقع الخطأ تبلغ حوالي ±3 متر ،توفير دقة كافية لعمليات الحفر والإصلاح الفعالة.

السؤال 4: هل يمكن لـ XHHG521A اختبار أخطاء المقاومة العالية بفعالية؟

أجل، الـ (إكس إتش إتش جي 521 إيه) مصممة خصيصاً لخلل المقاومة العاليةطاقة 7500 فولت بدون حمولة وقدرة التيار القصير 100mA تسمح لها بالحفاظ على تيار مستقر من خلال نقاط العطل عالية المقاومةفي حالات الاضطرابات من النوع المتوهج، يحافظ مصدر التيار الثابت على القوس، مما يضمن حساسية الجسر الكافية لتحديد موقع الخطأ بدقة حتى في ظل ظروف صعبة.

السؤال 5: هل XHHG521A مناسبة للاستخدام الميداني واختبار الكابلات تحت الأرض؟

مصدر الجهد العالي والجسر مدمجان في غلاف واقي محمول يزن 25 كيلوغراماًيعمل على الطاقة القياسية من التيار المتردد 220 فولتبطارية احتياطية بقوة 4 فولت. الجهاز مثالي لاختبار الكابلات بعد وضعها ، بما في ذلك كابلات الطاقة تحت الأرض ، ويدعم كل من أوضاع الاختبار التلقائية واليدوية للعمل الميداني المرن.

س6: ما هي مزايا طريقة الجسر على أساليب انعكاس الموجات؟

تقدم طريقة توازن الجسر ميزة حاسمة: ليس لديها منطقة عمياء. على عكس طرق انعكاس الموجات التي تكافح مع الكابلات القصيرة والأخطاء بالقرب من أطراف الكابلات،طريقة الجسر تحافظ على دقة كاملة بغض النظر عن مسافة الخطأهذا يجعلها الحل المفضل لتحديد نقاط الانهيار في أقسام الكابل القصيرة والخلل التي تحدث بالقرب من محطات الكابل.

س7: ما هو الحد الأدنى لكمية الطلب ووقت التسليم؟

الحد الأدنى لكمية الطلب هو وحدة واحدة. وقت التسليم القياسي هو 5-8 أيام عمل. يتم تعبئة كل وحدة في علبة خشبية صلبة للشحن الدولي الآمن. القدرة الإنتاجية السنوية هي 2،000 وحدة، مع الدفع عن طريق T / T.

حول اختبار XZH

XZH TEST هي شركة مصنعة محترفة متخصصة في كشف أخطاء الكابلات وحلول التشخيص لمرافق الطاقة والمقاولين الكهربائيين والعملاء الصناعيين في جميع أنحاء العالم.مع تقنيات متقدمة بما في ذلك تحليل جسر موراي، TDR ، اختبار نبضات الجهد العالي ، وأنظمة تحديد العيوب الذكية ، يوفر XZH TEST معدات موثوقة تساعد المهندسين على تحديد عيوب الكابلات بشكل أسرع وتحسين موثوقية شبكة الطاقة.

اتصل بنا اليوم للحصول على حل مخصص مخصص لمتطلبات صيانة كابلاتك.
