جهاز تحديد أعطال غلاف الكابل Murray Bridge Tester 5600 فولت 100 مللي أمبير مقاومة عالية | XHHG521B

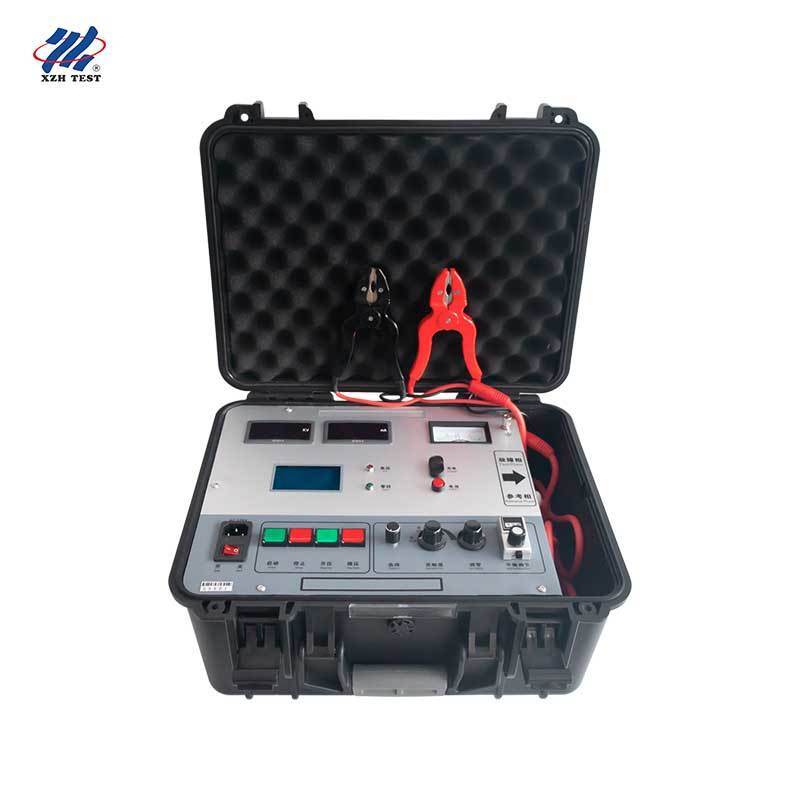

جهاز تحديد أعطال غلاف الكابل XHHG521B هو جهاز اختبار أعطال كابلات الجسر عالي الجهد مصمم بناءً على مبدأ جسر موراي. يمكن استخدامه لتحديد نقاط الانهيار لأنواع مختلفة من الأسلاك والكابلات بعد التركيب، وكذلك نقاط العيوب التي لم تنهار ولكنها تظهر مقاومة عزل منخفضة. يمكن استخدامه أيضًا لتحديد نقاط العيوب لأنواع مختلفة من الكابلات في مصنع الكابلات، مما يجعله أداة أساسية لصيانة وإصلاح الكابلات.

يستخدم الجهاز منظم جهد كهربائي ومحول من النوع R لتشكيل مصدر تيار ثابت عالي الجهد، مع تحكم بلوحة المفاتيح لرفع وخفض الجهد. بجهد دائرة مفتوحة يبلغ 5600 فولت وتيار دائرة قصر يبلغ 100 مللي أمبير، فإنه يستخدم مضخمًا عالي الحساسية وجلفانومترًا لمؤشر التوازن، مكونًا جسرًا متوازنًا مع مقياس الجهد النسبي، وكلها موضوعة على جهد عالٍ. كابل القياس هو كابل مطاطي عالي الجهد مزدوج النواة مصمم خصيصًا، وتجنب طريقة قياس المقاومة رباعية الأطراف الأخطاء التي أدخلتها مقاومة الرصاص. اللوحة بالكامل عند جهد منخفض لسلامة المشغل.

تم تجهيز الجهاز بشاشة LCD وتشغيل بزر واحد: أدخل طول الكابل ويتم حساب مسافة العطل تلقائيًا. تم دمج مصدر الجهد العالي والجسر في علبة حماية محمولة واحدة، مما يمنح الجهاز جهدًا عاليًا ووزنًا خفيفًا وتشغيلًا مريحًا واستخدامًا آمنًا.

XHHG521B مناسب بشكل خاص لثلاثة أنواع من أعطال الكابلات التي يصعب التعامل معها بشكل موثوق بالطرق الأخرى.

تعمل طريقة جسر تحديد موقع أعطال الكابلات على النحو التالي: قم بقصر الطور المعيب للكابل المختبر مع طور سليم، وقم بتوصيل ذراعي الجسر بالطور المعيب والطور السليم على التوالي، واضبط المقاومة القابلة للتعديل على أحد ذراعي الجسر حتى يتوازن الجسر. باستخدام علاقة النسبة وطول الكابل المعروف، يمكن الحصول على مسافة العطل.

إذا كانت المسافات من طرفي الكابل المختبر إلى نقطة الانهيار هي L1 و L2، وطول الكابل الإجمالي هو L، والمقاومات الأساسية المقابلة هي R1 و R2، فعند توازن الجسر، فإن القراءة P (بالنسبة المئوية) تعطي مباشرة موقع العطل: L1 = P% · L. طريقة جسر موراي لتحديد موقع نقطة الانهيار هي نهج كلاسيكي مريح ودقيق. أساسه هو أن المقاومة الأساسية (أو الدرع) موحدة وتتناسب مع الطول. طريقة الجسر بسيطة نسبيًا ودقتها تلبي متطلبات اختبار الهندسة الميدانية، مما يجعلها مريحة بشكل خاص لأعطال القصر ثنائية الطور لخطوط الكابلات.

عندما يكون للكابل المساعد نفس المقطع العرضي مثل الكابل المعيب، فإن موقع العطل هو X = 2 × L × P1%. انتبه بشكل خاص للعامل "2"، لأن توصيل الكابل المساعد يضاعف طول الكابل المشارك في الحساب.

عندما يكون للكابل المساعد مقطع عرضي مختلف، قم بتحويله إلى طول الكابل المعيب: إذا كان المقطع العرضي للعطل هو Sx والمقطع العرضي للكابل المساعد هو S، فإن X = P1% × (1 + Sx/S) × L.

إذا كانت جميع النوى الثلاثة لكابل ثلاثي النواة معطلة أو قصيرة الدائرة ببعضها البعض، فاختر النواة ذات مقاومة العزل الأفضل ككابل مساعد. لفحص الاتصال العكسي، قم بخفض الجهد، وتفريغ الشحنة، وتبديل مشابك القياس، وكرر القياس للحصول على P2، وتحقق من أن P1 + P2 = 100.

يتم تسليم كل XHHG521B مع الوحدة الرئيسية، ومجموعة كابلات توصيل عالية الطاقة، وكابل طاقة، وسلك تأريض، وشاحن، و 5 مصهرات احتياطية (3 أمبير)، ومدعومة بضمان مجاني لمدة عام وخدمة صيانة وخدمة فنية مدى الحياة. للطلب والتدريب ودعم ما بعد البيع، يرجى الاتصال بفريق المبيعات لدينا.
