| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | XHHG521A |
مقدمة

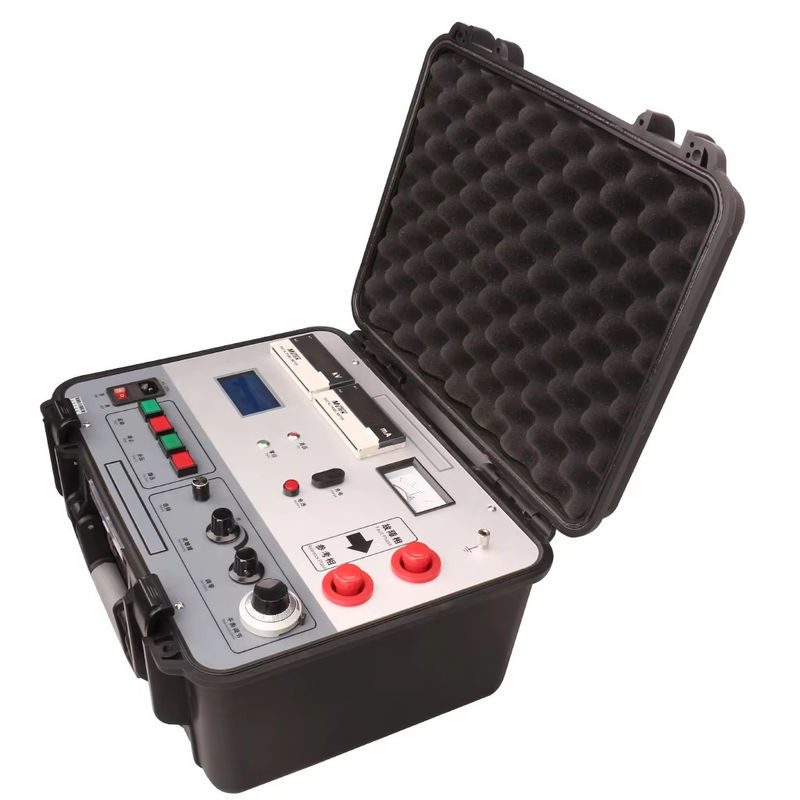

تم تصميم جهاز اختبار أعطال الغلاف الخارجي للكابل XHHG521A بناءً على مبدأ جسر MURRAY ويمكن استخدامه لتحديد مواقع نقاط الانهيار في الأسلاك والكابلات المختلفة ونقاط العيوب التي ليس بها انهيار ولكن قيم مقاومة العزل منخفضة.
يستخدم الجهاز منظم جهد كهربائي ومحول من النوع R لتشكيل مصدر تيار مستمر عالي الجهد، ويمكن لعملية الزر زيادة أو تقليل الجهد. الجهد بدون حمل هو 7500 فولت، وتيار الدائرة القصيرة هو 100 مللي أمبير، ويتم استخدام مكبر صوت عالي الحساسية وجلفانومتر للإشارة إلى التوازن. يشكل جسرًا متوازنًا مع مقياس جهد نسبي، ويتم وضع الكل في جهد عالٍ. كابل القياس هو كابل مطاطي عالي الجهد مصمم خصيصًا ذو قلبين. يتم استخدام طريقة قياس المقاومة ذات الأربع محطات لتجنب الأخطاء الناتجة عن مقاومة الرصاص. اللوحة بأكملها في جهد منخفض. عملية بلمسة واحدة، أدخل طول الكابل واحسب مسافة الخطأ تلقائيًا. يتم دمج مصدر الجهد العالي والجسر في صندوق واقٍ محمول. لذلك، يتميز الجهاز بجهد عالٍ ووزن خفيف وسهولة التشغيل والاستخدام الآمن.
| الجهد بدون حمل | ≥7500V |
| تيار الدائرة القصيرة | ≥100mA (عند ضبط التوازن، يوصى بضبطه على 5~40mA); |
| دقة تحديد المواقع | ±(0.2%·L±1)m |
| الوزن | 25 كجم |
| مصدر الطاقة | تيار متردد 220 فولت (±10%)، 50 هرتز±1 هرتز؛ بطارية مدمجة 8.4 فولت. |
ميزة المنتج
