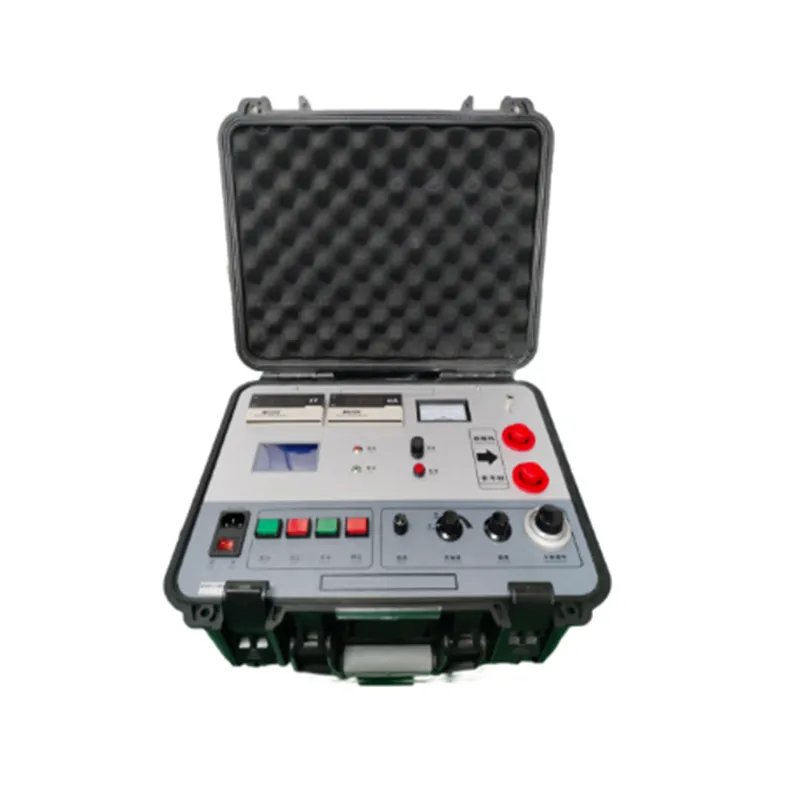

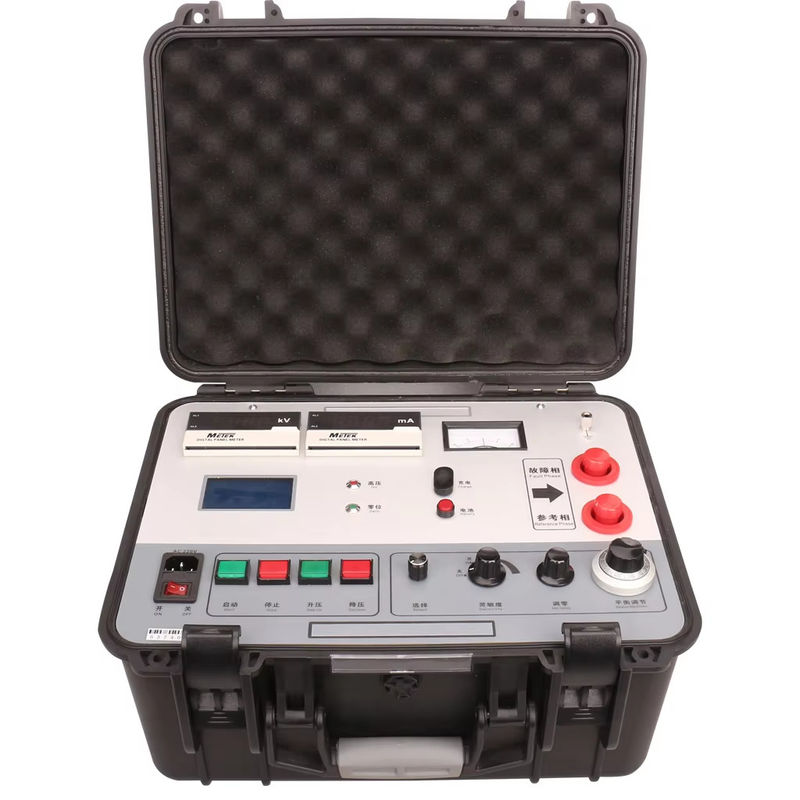

جهاز اختبار أعطال الغلاف الخارجي لكابل الطاقة بجهد 7500 فولت باستخدام طريقة جسر الجهد العالي

Name: جهاز اختبار أعطال الغلاف الخارجي لكابل الطاقة بجهد 7500 فولت باستخدام طريقة جسر الجهد العالي
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 1950 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE ISO
رقم الموديل:	XHHG521A

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE ISO

رقم الموديل:

XHHG521A

اسم المنتج:

محرك تحديد موقع خطأ غطاء الكابل

الجهد بدون حمل:

≥7500 فولت

تيار الدائرة القصيرة:

≥40MA

إمدادات الطاقة العاملة:

AC 220V ± 10 ٪ 50Hz ± 1Hz

إبراز:

High Light

إبراز:

جهاز اختبار كابلات الطاقة 7500 فولت,محدد موقع عطل غلاف الجهد العالي,كاشف خطأ في غلاف الكابلات

HV bridge sheath fault locator

cable sheath fault detector

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

1950USD

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

T/T

القدرة على العرض:

1000 وحدة في السنة

وصف المنتج

المعلومات الأساسية

رقم الموديل

XHHG521A

وضع الاختبار

الاختبار المحفوظ

منطقة الاختبار

تشكيل الكابل

الطاقة

الكهرباء

الشهادة

CE, ISO

مخصص

اللون

أسود

جهد عدم التحميل

0~4000V

تيار الدائرة القصيرة

≥40mA

دقة تحديد المواقع

± (0.2% * L ± 1) متر

الوزن

5.5 كجم

مزود الطاقة العامل

تيار متردد 220 فولت +/-10% 50 هرتز

حزمة النقل

خشبية

المواصفات

5.5 كجم

العلامة التجارية

XZH TEST

الأصل

الصين شيان

رمز النظام المنسق

854320100

القدرة الإنتاجية

100 قطعة / سنة

وصف المنتج

مقدمة
جهاز اختبار أعطال الغلاف الخارجي للكابل XHHG521A تم تصميمه بناءً على مبدأ جسر MURRAY ويمكن استخدامه لتحديد نقاط الانهيار للأسلاك والكابلات المختلفة ونقاط العيوب التي ليس لديها انهيار ولكن قيم مقاومة العزل المنخفضة.

يستخدم الجهاز منظم جهد كهربائي ومحول من النوع R لتشكيل مصدر تيار مستمر عالي الجهد، ويمكن أن تؤدي عملية الزر إلى زيادة أو تقليل الجهد. يبلغ جهد عدم التحميل 7500 فولت، وتيار الدائرة القصيرة 100 مللي أمبير، ويتم استخدام مكبر صوت عالي الحساسية وجلفانومتر للإشارة إلى التوازن. يشكل جسرًا متوازنًا مع مقياس جهد نسبي، ويتم وضع الكل في جهد عالٍ. كابل القياس عبارة عن كابل مطاطي عالي الجهد ذو قلبين مصمم خصيصًا. يتم استخدام طريقة قياس المقاومة ذات الأربع أطراف لتجنب الأخطاء الناتجة عن مقاومة الرصاص. اللوحة بأكملها في جهد منخفض. عملية بلمسة واحدة، أدخل طول الكابل واحسب مسافة الخطأ تلقائيًا. يتم دمج مصدر الجهد العالي والجسر في صندوق واقٍ محمول. لذلك، يتميز الجهاز بجهد عالٍ ووزن خفيف وسهولة التشغيل والاستخدام الآمن.

تعتبر الجسور ذات الجهد العالي مناسبة بشكل خاص لـ
1. نقطة الانهيار عالية المقاومة للكابل بعد التمديد، خاصة نقطة الانهيار عالية المقاومة الخطية التي يصعب حرقها إلى مقاومة منخفضة، مثل الانهيار عالي المقاومة الخطي للمفصل المتوسط للكابل.
2. نقطة الانهيار من نوع الوميض. بعد الانهيار، يمكن لمصدر التيار المستمر الحفاظ على القوس، ويتدفق تيار مستقر عبر الجسر، والجسر لديه حساسية كافية.
3. العيوب التي لم تنكسر بعد ولكن لديها مقاومة منخفضة، مثل عيوب العزل التي تم العثور عليها باستخدام مقياس ميغا أوم والذي يحتوي على مقاومة كابل منخفضة ولكنه لا ينكسر تحت جهد التشغيل.

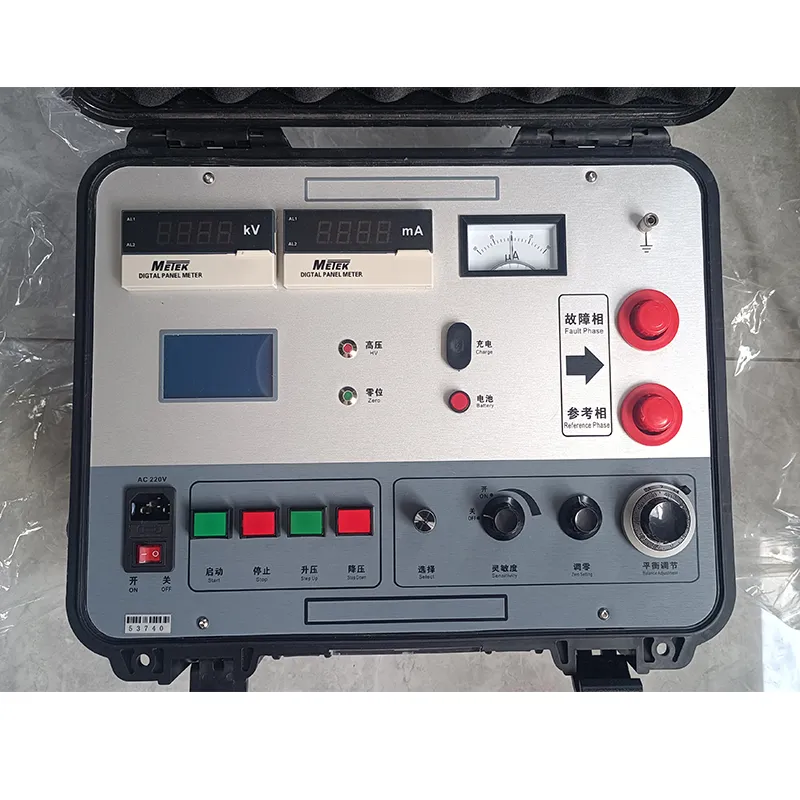

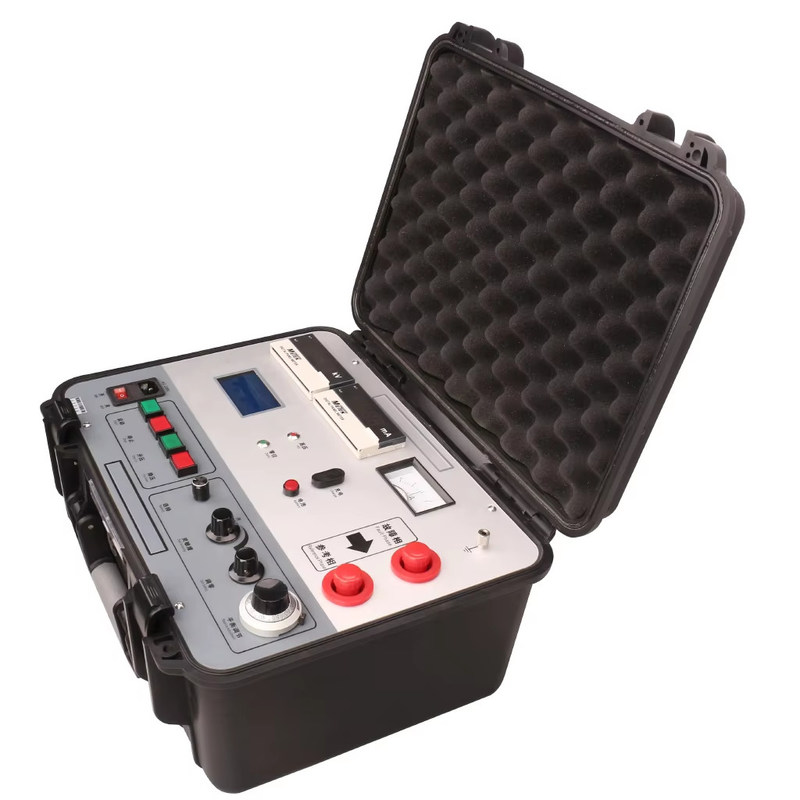

جهاز اختبار أعطال الغلاف الخارجي لكابل الطاقة بجهد 7500 فولت باستخدام طريقة جسر الجهد العالي 1

الجهد الناتج قابل للتعديل؛
لديها دقة وثبات عاليين؛
اعتماد مكبر صوت عالي الحساسية وجلفانومتر للإشارة إلى التوازن؛
حماية صفرية؛
اختبار نقاط الأعطال تلقائيًا، ولكن الاحتفاظ بوظائف الاختبار اليدوي؛
بالمقارنة مع طريقة انعكاس الموجة، لا تحتوي طريقة توازن الجسر على منطقة عمياء وتستخدم لتحديد نقطة الانهيار للكابلات القصيرة وبالقرب من الأطراف.

جهد عدم التحميل	≥7500V
تيار الدائرة القصيرة	≥100mA (عند ضبط التوازن، يوصى بتعيينه على 5~40mA)؛
دقة تحديد المواقع	±(0.2%·L±1)m
الوزن	25 كجم
مصدر الطاقة	تيار متردد 220 فولت (±10%)، 50 هرتز±1 هرتز؛ بطارية مدمجة 8.4 فولت.
