جهاز اختبار غلاف الكابل الخارجي لقدرة تحمل الجهد العالي 7500 فولت بطريقة جسر هاي في لتحديد موقع انهيار العزل بدقة | XHHG521A

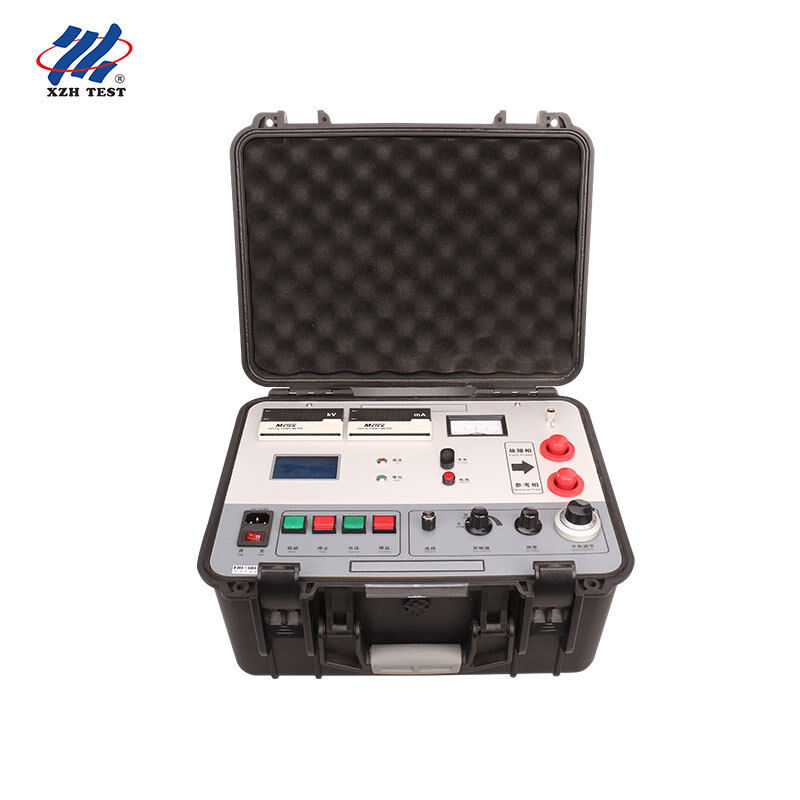

جهاز XHHG521A هو جهاز دقيق لتحديد مواقع عيوب غلاف الكابلات مصمم حول مبدأ جسر موراي، وهو مصمم لشبكات توزيع ونقل الطاقة حيث يكون تحديد عيوب عزل الغلاف الخارجي بدقة أمرًا بالغ الأهمية لموثوقية النظام. يحدد الجهاز نقاط الانهيار في جميع أنواع الأسلاك والكابلات، بما في ذلك مواقع العيوب قبل الانهيار التي تظهر قيم مقاومة عزل منخفضة ولكنها لم تتجلى بعد كعيوب تؤثر على الخدمة تحت جهد التشغيل العادي.

في جوهره، يستخدم جهاز XHHG521A منظم جهد كهربائي مقترن بمحول من النوع R لتوليد مصدر تيار ثابت عالي الجهد ومستقر. يتحكم المشغل في خرج الجهد عبر واجهة زر ضغط، بينما يتيح مقياس الجهد الدقيق متعدد الدورات تعديلًا دقيقًا للتوازن. يتم الإشارة إلى نقطة توازن الجسر بواسطة جلفانومتر مركزي الصفر، ويقوم الجهاز تلقائيًا بحساب مسافة العطل بعد إدخال المشغل لطول الكابل المعروف. تتركز جميع عناصر التحكم التشغيلية وقراءة مسافة العطل على اللوحة الأمامية لتدفق عمل بديهي لمشغل واحد.

مبدأ جسر موراي مع مصدر جهد عالي — تقيس طريقة الجسر نسبة المقاومة بين نقطة العطل وأطراف الكابل تحت إثارة تيار عالي الجهد ثابت. على عكس طرق الانعكاس النبضي (TDR)، فإنه يحافظ على حساسية كاملة عبر طول الكابل بأكمله دون منطقة عمياء بالقرب من النهاية ودون توهين إشارة يعتمد على المسافة.

حساب تلقائي لمسافة العطل — بعد ضبط المشغل لطول الكابل على مقياس الجهد الأمامي وضبط الجسر لتحقيق التوازن، يقوم الجهاز تلقائيًا بحساب وعرض مسافة العطل الدقيقة. هذا يلغي أخطاء الحساب اليدوي ويسرع تدفقات العمل التشخيصية الميدانية.

مؤشر انعدام التردد الواسع — يوفر جلفانومتر حساس مع نطاقات توازن تقريبية ودقيقة مؤشرًا واضحًا لتوازن الجسر. يسمح التصميم ثنائي النطاق بالتوازن التقريبي السريع متبوعًا بضبط دقيق، مما يقلل من وقت القياس مع الحفاظ على الدقة.

حساسية فائقة للأعطال ذات المقاومة العالية — يعمل بجهد عدم تحميل 7500 فولت، ويكتشف جهاز XHHG521A نقاط انهيار المقاومة العالية التي لا تستطيع طرق انعكاس الموجة تحديدها، بما في ذلك أعطال الوميض التي تتطلب صيانة قوس مستمر، وعيوب العزل عند وصلات الكابلات، وتدهور شجرة الماء المتنامي في الكابلات المعزولة بـ XLPE.

بناء صناعي قوي — يقع الجهاز في حاوية فولاذية مقواة مع تسميات واضحة على اللوحة الأمامية، ويتحمل البيئات الميدانية الصعبة. يوفر المحول من النوع R الداخلي تنظيمًا ممتازًا للجهد وعزلًا كهربائيًا، مما يضمن استقرار القياس في ظل ظروف إمداد الشبكة المتقلبة.

تشكل دائرة جسر موراي جسر ويتستون حيث يتكون أحد الأذرع من موصل الكابل المعيب بالإضافة إلى مقاومة مسار العطل، ويتكون الذراع المقابل من سلك مرجعي بالإضافة إلى مقاومة متغيرة معايرة. تحت إثارة تيار عالي الجهد ثابت، يقوم المشغل بضبط مقياس الجهد الدقيق حتى يقرأ الجلفانومتر صفرًا، مما يشير إلى توازن الجسر. عند نقطة التوازن هذه، تتوافق نسبة المقاومة مباشرة مع نسبة المسافة بين نقطة العطل وطرفي الكابل. عندما يكون طول الكابل الإجمالي معروفًا ومدخلاً، يقوم الجهاز بحساب مسافة العطل الدقيقة تلقائيًا.

توفر هذه الطريقة ميزة أساسية على تقنيات المجال الزمني (TDR): نظرًا لأنها تقيس نسب المقاومة الكهربائية بدلاً من وقت السفر للنبضة ذهابًا وإيابًا، فإنها توفر حساسية موحدة عبر طول الكابل بالكامل. لا توجد منطقة عمياء بالقرب من أطراف الاختبار، ولا يوجد تشتت للنبضات في الكابلات الطويلة، ولا يوجد فقدان للدقة يعتمد على المسافة. هذه الخصائص تجعل طريقة جسر الجهد العالي مناسبة بشكل فريد لتشخيص الكابلات القصيرة، وتحديد مواقع الأعطال القريبة، وتحديد عيوب الوصلات بدقة.

شبكات توزيع الطاقة — تحديد موقع تلف الغلاف الخارجي في كابلات الطاقة تحت الأرض ذات الجهد المتوسط (6-35 كيلو فولت) والجهد العالي (≥ 35 كيلو فولت)، بما في ذلك الأنواع المعزولة بـ XLPE و PILC و EPR. ضروري لتقييم الحالة الروتينية واستعادة الخدمة بعد الأعطال في شبكات التوزيع الحضرية.

تشخيص وصلات الكابلات والطرفيات — تحديد عيوب العزل المتنامية عند وصلات الكابلات والطرفيات قبل أن تتطور إلى أعطال كارثية. تتيح حساسية طريقة الجسر العالية للأعطال المقاومة اكتشاف الانهيارات الجزئية التي قد تفوتها طرق TDR تمامًا.

قبول المصنع والتشغيل — التحقق من سلامة الكابل أثناء مراقبة جودة التصنيع والتشغيل بعد التركيب. إجراء اختبارات سلامة الغلاف الخارجي على أقسام الكابلات المدفونة حديثًا قبل التشغيل.

مكمل لأنظمة TDR — النشر جنبًا إلى جنب مع أجهزة تحديد مواقع أعطال الكابلات المستندة إلى TDR كجزء من مجموعة أدوات تشخيص شاملة. استخدم TDR للأعطال ذات المقاومة المنخفضة والأعطال المفتوحة؛ استخدم جسر الجهد العالي للأعطال ذات المقاومة العالية والأعطال الوميضية والأعطال القريبة حيث يكون أداء TDR محدودًا.
