تحديد عيب الكابل
>
كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب

كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: CE ISO
رقم الموديل: إكس إتش جي إكس 507
معلومات مفصلة
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE ISO
رقم الموديل:
إكس إتش جي إكس 507
مخصصة:
مخصصة
حزمة النقل:
خشبي
المواصفات:
72.5×43×21سم
العلامة التجارية:
اختبار XZH
الأصل:
الصين شيآن
القدرة على العرض:
100 قطعة / سنة
التخصيص:
متاحة
خدمة ما بعد البيع:
شهادة الضمان
الضمان:
سنة واحدة
إبراز:

High Light

إبراز:

محدد موقع أعطال الكابل وعداد المسار,كاشف خط الأنابيب ومحدد موقع أعطال الكابل,محدد موقع أعطال كابل الطاقة الكهربائية

,

Pipeline Detector Cable Fault Locator

,

Electric Power Cable Fault Locator

وصف المنتج

مقدمة المنتج

XHGX507 اختبار فشل الكابلات الشاملة ((محدد خطوط أنابيب الكابلات)
الوصف:
شركتنا منذ فترة طويلة ملتزمة بأبحاث اختبار أخطاء الكابلات.وقد استخدم اختبار خطأ الكابل الذكية من قبل الآلاف من المستخدمين ولها سمعة عالية في مجال اختبار كابلات الطاقةجهاز اختبار أخطاء الكابل XHGX507 الشامل الذي طورته الشركة باستخدام أحدث المفاهيم مناسب بشكل خاص لتحديد موقع أخطاء عزل الكابل إلى الأرض بسرعة ودقة.(حية) البحث عن المسار، تحديد الكابلات، وتحديد المواقع العميقة.
تم تصميم جهاز تحديد موقع أنابيب الكابل XHGX507 بناءً على طريقة الاستقبال الكهرومغناطيسي وتطبيق مبدأ الاتصال. يحتوي على تصميم أكثر سهولة في الاستخدام.شاشة LCD الكبيرة تعرض قوة الإشارة، والشرائط والسهم والإشارات الصوتية تجعل من السهل على المشغل تحديد موقع الكابل تحت الأرض ونقطة الفشل. يمكن لشخص واحد إكمال جميع العمليات.
يمكن استخدام XHGX507 اختبار خطأ الكابل الشامل ((محدد أنابيب الكابل) للعثور على طريق الكابل (الحي أو غير مشحون) وتحديده ، ولكن يمكن أيضًا استخدامه للعثور على خطأ الكابل المدفون مباشرة.يمكنه إكمال المهام التي كانت ممكنة فقط مع مجموعات الأدوات القليلة الماضية.
يغير جهاز XHGX507 اختبار خطأ الكابل الشامل مفهوم موقع خطأ الكابل التقليدي. لا يتطلب معدات اختبار عالية الجهد ، وإمدادات الطاقة المتغيرة ، وتحليل شكل الموجة.التوصيل بسيط وواضحفي الماضي عندما كنا نبحث عن مسار الكابل وتحديد الكابل كان من الضروري اختبار فشل الطاقة من الكابلوبعض كابلات التشغيل لا يمكن إيقافها، بحيث يمكن أن تحل بسهولة مشكلة العثور على تحديد مسار الكابل المباشر. كما يمكن أن تجد مباشرة مسار وتحديد كابلات 50 هرتز المباشرة.

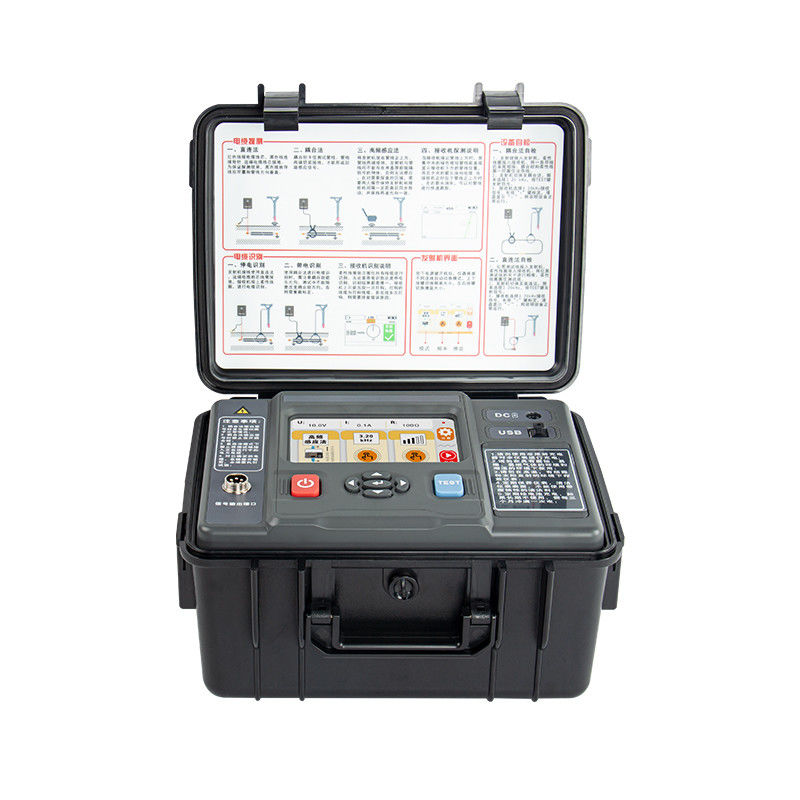

كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب 0

خصائص الأدوات:
  1. جهاز تحديد المواقع الرقمي بالكامل، وعرض واضح وموقع موثوق به
  2. محمول وخفيف الوزن سهل الاستخدام وسهل العثور عليه
  3. بطارية قابلة لإعادة الشحن مدمجة ، لا حاجة إلى طاقة الخدمة للاختبار
  4. مع كابل مدفون عرض العمق، عرض التيار
  5. شاشة LCD كبيرة، لا تحتاج إلى سماعات أثناء الاختبار
  6. يمكن أن يقيس عداد الأوهم المدمج مقاومة حلقة الكابل
  7. مع وظيفتين لموقع الكابلات وإيجاد الأخطاء
  8. يمكن العثور على أخطاء العزل إلى الأرض حتى 2MΩ
  9. مع وظيفة الضوء الخلفي للتكيف مع التشغيل الليلي

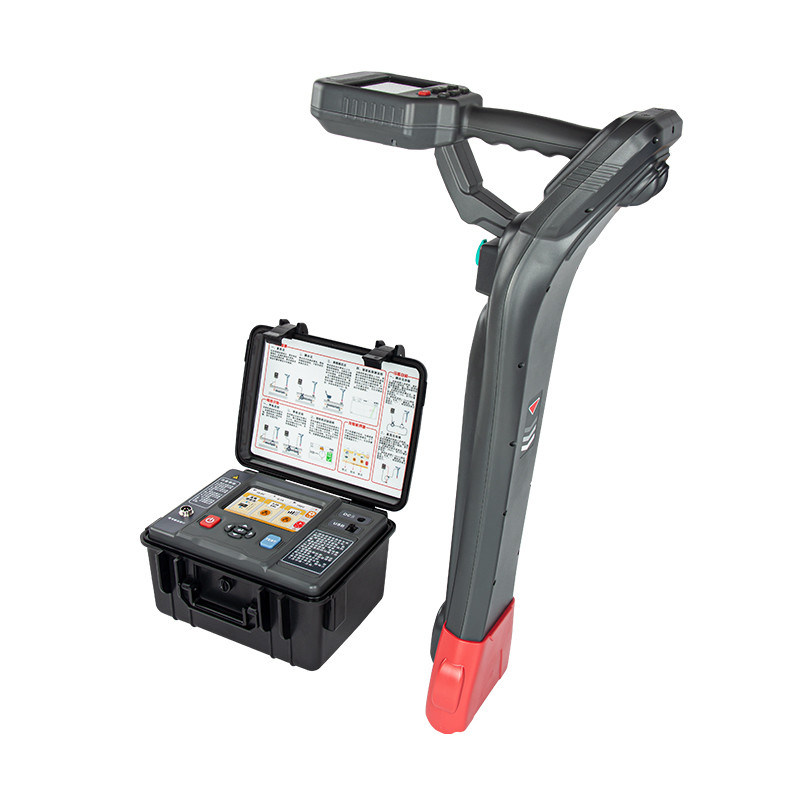

كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب 1
 جميع الملحقات
كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب 2
المواصفات التقنية
جهاز إرسال
تواتر العمل التردد المنخفض (815 هرتز) ، التردد المتوسط (8 كيلو هرتز) ، التردد العالي (33 كيلو هرتز)
ترددات الراديو (83 كيلو هرتز)
وضع العمل طريقة الاتصال المباشر، طريقة الارتباط (طريقة العداد) ، طريقة الاستقبال
الحمل المتطابق 5 أوم-3000 أوم
عرض عائق 5 أرقام
زيادة الحرارة والتيار الزائد حماية تلقائية
طاقة الخروج التروس المنخفضة، التروس الوسطى، التروس العالية

المستقبل
تواتر العمل التردد المنخفض (815 هرتز) ، التردد المتوسط (8 كيلو هرتز) ، التردد العالي (33 كيلو هرتز)
تردد الراديو (83 كيلو هرتز) ، تردد السلبي 50 هرتز
وضع الهوائي طريقة الوادي (طريقة القيمة الصفرية) ، طريقة القمة (طريقة الذروة) ، الجهد الخطوي
طريقة وتقنية تيار المشبك (إطار A)
الإشارة الحالية تعرض قيمة التيار الفعلي للكابل تحت الاختبار (وحدة: mA)
درجة حرارة العمل -10 درجة مئوية + 55 درجة مئوية
مؤشر الطاقة العرض الرسومي
عمر البطارية العمل المستمر > 8 ساعات: العمل المتقطع > 16 ساعة
إشارة قوة الإشارة مخطط السلم، النطاق الرقمي 0-999
اكتساب السيطرة ضبط يدوي ، نطاق ديناميكي 100dB
عمق الكشف الحد الأقصى لعمق الكشف حوالي 10 أمتار
المسافة القصوى للكشف الكابل مع العزل الجيد يمكن أن يكون حتى 15km في الاتصال المباشر
طريقة
قياس العمق اضغط على مفتاح العمق لعرض ثلاثة أرقام، ويمكن أن يكون أعلى عمق
مقاسات تصل إلى 10 أمتار
الدقة التردد المنخفض: ± (((1-5) ٪≤2.5m التردد الراديوي: ± (((5-12) ٪≤2.5m
كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب 3
التطبيق: الكشف عن مسار الكابلات
كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب 4
الكابل منخفض الجهد إلى الأرض الكشف عن خطأ مقاومة منخفضة
كاشف أعطال عداد مسار كابل الطاقة الكهربائية وكاشف خط الأنابيب 5
