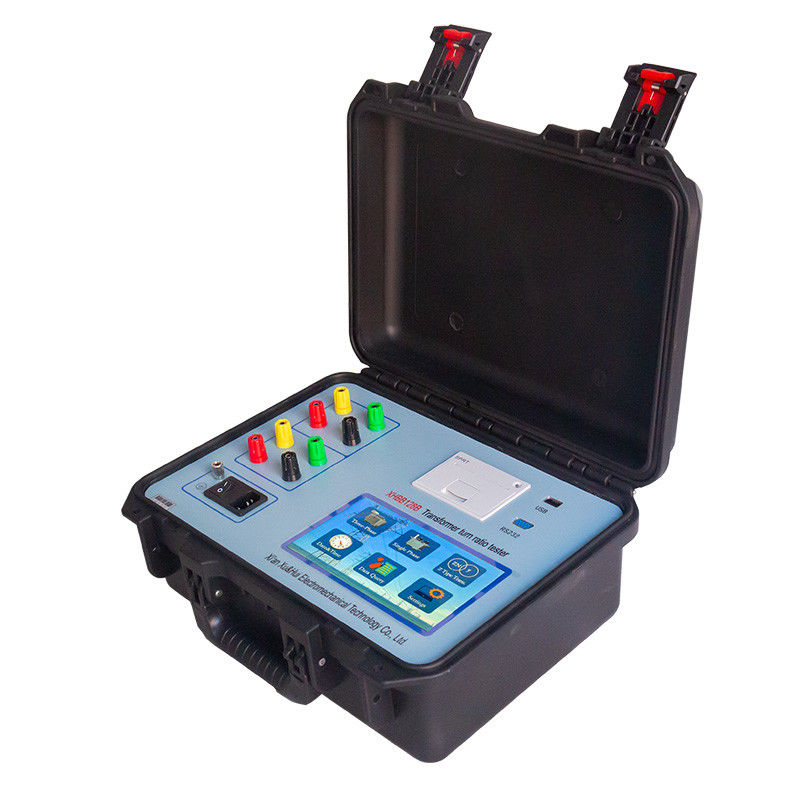

جهاز اختبار نسبة تحويل المحولات XHBB128B، جهاز اختبار نسبة التحويل مع التخصيص

في عملية إنتاج المحولات الكهربائية شبه المصنعة والنهائية، قبل تشغيل المحول الكهربائي المثبت حديثًا ووفقًا للوائح الاختبار الوقائي لوزارة الطاقة الكهربائية، يلزم اختبار نسبة اللفات أو نسبة الجهد للمحول الكهربائي قيد التشغيل، ويمكن التحقق من نسبة لفات المحول الكهربائي. صحة ذلك، وحالة مبدل الجهد، وما إذا كان المحول الكهربائي في حالة قصر بين اللفات، وما إذا كان يمكن تشغيل المحول الكهربائي بالتوازي. قراءة جسر النسبة التقليدي ليست بديهية، ولا يمكن إجراء التحويل إلا مرحلة بمرحلة.

هذا XHBB128Bجهاز اختبار نسبة لفات المحولاتيتغلب على أوجه القصور في اختبار جسر نسبة التحويل التقليدي. من السهل والبديهي تشغيله. يعتمد على مصدر طاقة عاكس ثلاثي الأطوار دقيق، والذي يتميز باختبار سريع ودقة عالية.




1. يستخدم الجهاز مصدر طاقة عاكس ثلاثي الأطوار دقيق بدلاً من مصدر طاقة رئيسي أحادي الطور كجهد القياس، مما يلغي التأثير التوافقي لجهد التيار الكهربائي أثناء القياس ويجعل القياس أكثر دقة. عندما يكون مصدر الطاقة العامل هو مولد، فإنه لا يؤثر.
2. اعتماد جهد خرج ثلاثي الأطوار، وتحسين سرعة الاختبار، وقياس الزاوية بين الأطوار، وتحديد مجموعة أسلاك المحول الكهربائي تلقائيًا 0-11.
3. إنه مناسب لمجموعة واسعة من المحولات، وخاصة لقياس المحولات من النوع Z، ومحولات المقومات، والمحولات الأرضية، ومحولات الأفران الكهربائية، ومحولات إزاحة الطور، ومحولات التوازن، وما إلى ذلك. معلمات القياس هي الأكثر شمولاً.
4. يتم اعتماد مصدر طاقة عاكس ثلاثي الأطوار دقيق ذاتي الصنع، والذي يتميز بحماية عكسية للجهد العالي والمنخفض، وحماية ماس كهربائي بين اللفات، وحماية عدم وجود مفتاح الصنبور في مكانه، وحماية ماس كهربائي كامل للإخراج، ويزيد من استقرار الجهاز.
5. بعد إدخال المعلمات المقدرة، يمكن قياس نسبة المحول الكهربائي وقيمة الخطأ وموضع الصنبور لمبدل الجهد تلقائيًا، خاصة بالنسبة لمبدل الجهد ذي الصنابير غير المتماثلة، يمكن أيضًا قياس الموضع الدقيق لمبدل الجهد للمحول الكهربائي بدقة. مبدل صنبور قادر على قياس 99 نقطة صنبور.

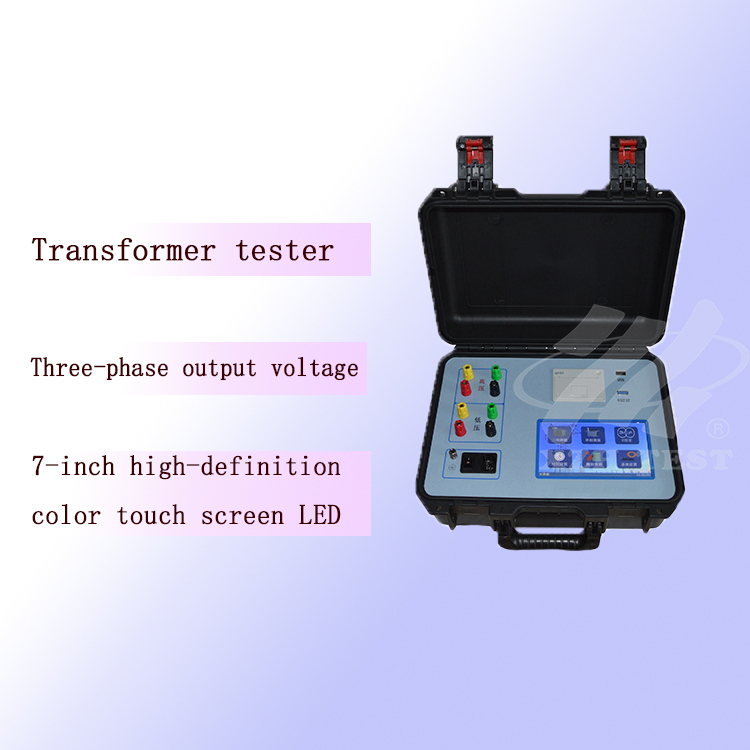

6. باستخدام شاشة LCD تعمل باللمس ملونة عالية الدقة مقاس 7 بوصات، وشاشة معيارية، كل خطوة تشغيل لها مطالبات صينية، ولا حاجة إلى كتيبات، فقط انظر إلى مطالبات LCD لإكمال تشغيل الجهاز.
7. يحتوي الجهاز على كل من مخرجات الطباعة، وواجهة قرص U، وواجهة RS232، وهو مناسب للمكاتب غير الورقية.
8. يعتمد صندوق بلاستيكي هندسي متعدد الوظائف مقاوم للبرد ودرجة الحرارة، ومختوم ومقاوم للماء، ومضاد للسقوط والصدمات، وهو مناسب للتجارب الميدانية.

1. نطاق الاختبار: 0.9~10000
2. دقة القياس: ±0.1%+2 رقم (0.9-500)
±0.2%+2 رقم (501-2000)
                  ±0.5%+2 كلمة (2001-10000)
3. الدقة: 0.0001 كحد أدنى
4. جهد الخرج: يضبط تلقائيًا وفقًا للحمل
5. مصدر الطاقة: AC220V±10%   50±1Hz
6. درجة الحرارة المحيطة: -10ºC~40ºC
7. الرطوبة النسبية: ≤85%، بدون تكثف
8. الأبعاد؛ المضيف: 360*290*170 (مم) صندوق الأسلاك: 360*290*170 (مم)
9. الوزن: المضيف 5.9 كجم صندوق الأسلاك: 5.65 كجم
