| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO |
| رقم الموديل: | إكس إتش بي إكس 1501 |

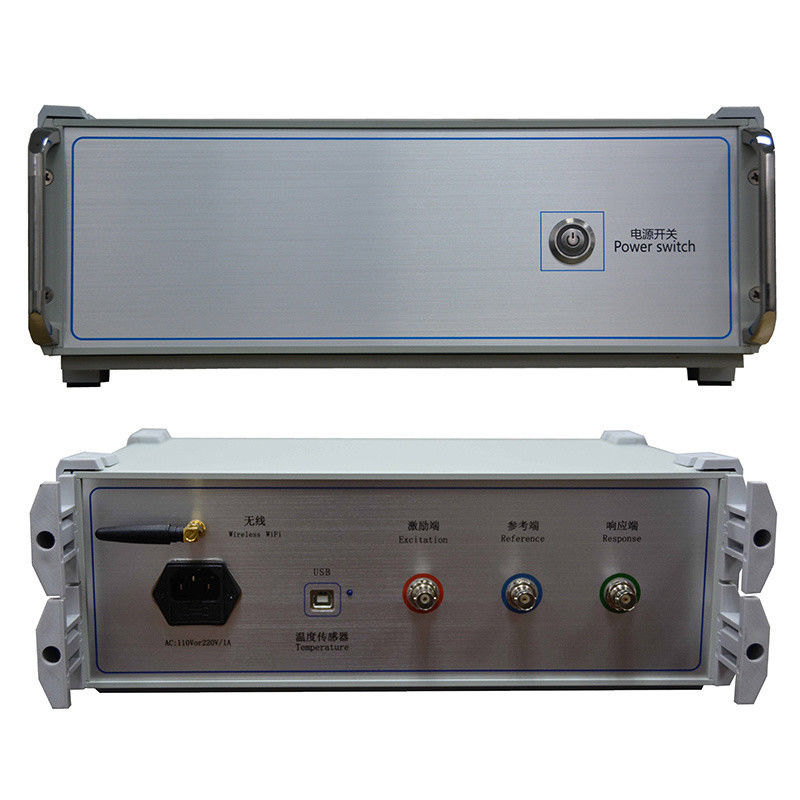

XZH اختبار محمول لجهاز تشوه لفائف المحولات بتقنية متقدمة
يستخدم جهاز اختبار تشوه لفائف المحولات XHBX1501 (طريقة الاستجابة للتردد) لاختبار محولات الطاقة بجهد 6 كيلو فولت وما فوقها والمحولات الأخرى ذات الأغراض الخاصة.
يستخدم جهاز اختبار تشوه لفائف المحولات XHBX1501 طريقة تحليل الاستجابة للتردد لقياس تشوه اللفائف في المحول وفقًا للمعيار الصناعي الوطني للطاقة DL/T911-2004. يهدف إلى اكتشاف خصائص استجابة السعة والتردد لكل لفائف من المحول ومقارنة نتائج الكشف رأسيًا أو أفقيًا. تحدد درجة التغيير في خاصية استجابة السعة والتردد التشوه الذي قد يحدث في لفائف المحول.
يتكون من جزء قياس وجزء برنامج تحليل. جزء القياس هو صندوق أسود يتكون من توليد الإشارات وقياس الإشارات. يكتمل جزء التحليل بواسطة جهاز كمبيوتر محمول، ويتصل جزء القياس بالكمبيوتر المحمول عبر USB أو الشبكة.
1. اقتناء والتحكم باستخدام معالج دقيق عالي السرعة ومتكامل للغاية.
2. واجهة USB للاتصال المستخدمة بين الكمبيوتر المحمول والجهاز.
3. يمكن أن يستخدم الاتصال بين الكمبيوتر المحمول والجهاز واجهة Bluetooth اللاسلكية أو واجهة WIFI اللاسلكية (اختياري)
يمكن استخدام واجهة WIFI اللاسلكية بسهولة على الأجهزة اللوحية والهواتف الذكية.
4. تعتمد الأجهزة تقنية المسح الرقمي عالية السرعة DDS المخصصة (الولايات المتحدة الأمريكية)، والتي يمكنها تشخيص الأعطال بدقة مثل تشوه اللفائف، والانتفاخ، والتحول، والإمالة، وتشوه الدائرة القصيرة بين اللفات، والدائرة القصيرة بين جهات الاتصال بين المراحل.
5. أخذ عينات A/D مزدوجة القناة عالية السرعة 16 بت (في الاختبار الميداني، حرك مغير الصنبور، وتظهر منحنى الموجة تغييرًا واضحًا).
6. يتم تعديل سعة إخراج الإشارة بواسطة البرنامج، وتبلغ قيمة الذروة القصوى للسعة ±10 فولت.
سيقوم الكمبيوتر بتحليل نتائج الاختبار تلقائيًا وإنشاء مستندات إلكترونية (Word)
7. يتميز الجهاز بميزات قياس مزدوجة: قياس المسح الترددي الخطي وقياس المسح الترددي للقطاعات، متوافق مع وضع القياس لمجموعتين فنيتين في الصين
8. تتوافق خصائص السعة والتردد مع المواصفات الفنية الوطنية الخاصة بجهاز اختبار خصائص السعة والتردد. الإحداثي السيني (التردد) له فهرسة خطية وفهرسة لوغاريتمية، لذا يمكنك طباعة المنحنى بفهرسة خطية وفهرسة لوغاريتمية. يمكن للمستخدم الاختيار إما وفقًا للاحتياجات الفعلية.
9. قارن بين المراحل A و B و C - في مقارنة تشابه اللفائف، و
نتائج التحليل هي:
اتساق ممتاز
اتساق جيد
اتساق ضعيف
اتساق ضعيف إلى حد ما
قارن تشوه اللفائف عن طريق استدعاء البيانات الأصلية ومقارنتها بالبيانات الحالية لنفس المرحلة، أي A-A، B-B، C-C،
ونتائج التحليل هي:
لفائف طبيعية
تشوه خفيف
تشوه معتدل
تشوه شديد
10. يمكن إنشاء مستند إلكتروني Word تلقائيًا للحفظ والطباعة.
11. يمكن للجهاز تلبية المتطلبات الفنية الكاملة لمعيار الكهرباء DL/T911-2004 "تحليل استجابة التردد لتشوه لفائف المحولات".
وضع المسح:
1. توزيع المسح الخطي
نطاق قياس المسح: (10 هرتز) - (10 ميجاهرتز) 40000 نقطة مسح، دقة 0.25 كيلو هرتز، 0.5 كيلو هرتز و 1 كيلو هرتز
2. توزيع قياس المسح الترددي للقطاعات
نطاق قياس المسح الترددي:
(0.5 كيلو هرتز) - (1 ميجاهرتز)، 2000 نقطة مسح؛
(0.5 كيلو هرتز) - (10 كيلو هرتز)
(10 كيلو هرتز) - (100 كيلو هرتز)
(100 كيلو هرتز) - (500 كيلو هرتز)
(500 كيلو هرتز) - (1000 كيلو هرتز)
3. معلمات فنية أخرى:
| نطاق قياس السعة | (-120 ديسيبل) إلى (+20 ديسيبل) |
| دقة قياس السعة | 0.1 ديسيبل |
| دقة تردد المسح | 0.01% |
| معاوقة إدخال الإشارة | 1 مΩ |
| معاوقة إخراج الإشارة | 50Ω |
| سعة إخراج الإشارة | ± 20 فولت |
| نسبة تكرار الاختبار | 99.9% |
| أبعاد أدوات القياس | (الطول × العرض × الارتفاع) 300 × 340 × 120 (مم) |
| حجم صندوق الألومنيوم الخاص بالجهاز | (الطول × العرض × الارتفاع) 310 × 400 × 330 (مم) |
| الوزن الإجمالي | 13 كجم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى +70 درجة مئوية |
| الرطوبة النسبية | <90٪، غير متكثف |
ميزات الاستخدام
1. يتكون جهاز اختبار تشوه لفائف المحولات من جزء قياس وجزء برنامج تحليل. يتم التحكم في جزء القياس بواسطة متحكم دقيق عالي السرعة ويتكون من توليد الإشارات وقياس الإشارات. يتصل جزء القياس بجهاز لوحي من خلال واجهة WIFI اللاسلكية، والتي لا تتطلب أي أسلاك وسهلة الاستخدام. يمكن أيضًا استخدام واجهات Bluetooth اللاسلكية و USB للاتصال بجهاز لوحي أو كمبيوتر محمول.
2. أثناء عملية الاختبار، يلزم فقط إزالة قضيب التوصيل الخاص بالمحول، ويمكن إكمال جميع الاختبارات دون تعليق الغطاء أو تفكيك المحول.
3. يحتوي الجهاز على مجموعة متنوعة من وظائف قياس نظام المسح الخطي للتردد. يبلغ تردد المسح الخطي للقياس 10 ميجاهرتز. يمكن تقسيم فاصل المسح الترددي إلى 0.25 كيلو هرتز و 0.5 كيلو هرتز و 1 كيلو هرتز، مما يوفر المزيد من التحليل لتشوه المحول.
4. الجهاز ذكي للغاية وسهل الاستخدام وله وظائف متعددة مثل تعديل النطاق التلقائي وتعديل تردد أخذ العينات التلقائي.
5. يستخدم البرنامج نظام التشغيل Windows وهو متوافق مع أنظمة Win98/2000/WinXP/Win7/Win8/Win10. يوفر للمستخدمين واجهة عرض أكثر ملاءمة وسهولة في الاستخدام.
6. يوفر تحليلًا مقارنًا للمنحنيات التاريخية، ويمكنه تحميل منحنيات تاريخية متعددة للمراقبة في نفس الوقت، ويمكنه تحديد أي منحنى على وجه التحديد للتحليل الأفقي والرأسي. مزود بنظام تحليل وتشخيص ذكي للخبراء، يمكنه تشخيص حالة لفائف المحول تلقائيًا، وتحميل 6 منحنيات في نفس الوقت، وحساب المعلمات ذات الصلة لكل منحنى تلقائيًا، وتشخيص تشوه اللفائف تلقائيًا، وتقديم استنتاجات مرجعية للتشخيص.
7. وظيفة إدارة البرنامج قوية، مع الأخذ في الاعتبار الكامل لاحتياجات الاستخدام الميداني، وحفظ معلمات حالة البيئة تلقائيًا لتوفير أساس لتشخيص تشوه لفائف المحول. يتم حفظ بيانات القياس تلقائيًا ولديها وظيفة طباعة ملونة لتسهيل قيام المستخدمين بإنتاج تقارير الاختبار.
8. يتميز البرنامج بميزات إنسانية واضحة. معظم الشروط المقاسة هي خيارات. يمكن حفظ المعلمات التفصيلية للمحول للرجوع إليها التشخيصية، وليست هناك حاجة لإدخالها في الموقع. يمكن إضافة المعلومات وتعديلها لاحقًا، مما يجعلها أكثر ملاءمة للاستخدام.
9. البرنامج ذكي للغاية. بعد توصيل إشارات الإدخال والإخراج وتعيين معلمات الحالة، يمكن إكمال جميع أعمال القياس، ويمكن فتح منحنيات شكل الموجة التاريخية أثناء القياس في أي وقت للمقارنة والمراقبة وإيقاف القياس.
10. يقل وقت القياس لكل مرحلة عن 60 ثانية، والوقت الإجمالي المطلوب لقياس تشوه اللفائف لمحول طاقة به لفائف عالية أو متوسطة أو منخفضة (لا يوجد حد للسعة ومستوى الجهد) لا يزيد عن 10 دقائق.
11. عند قياس المحول، يمكن للعاملين في الأسلاك وضع أسلاك إدخال وإخراج الإشارة بشكل تعسفي دون التأثير على نتائج القياس. يمكن للعاملين في الأسلاك البقاء على خزان المحول دون النزول، مما يقلل من كثافة اليد العاملة.
