| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | إكس إتش بي إكس 1501 |

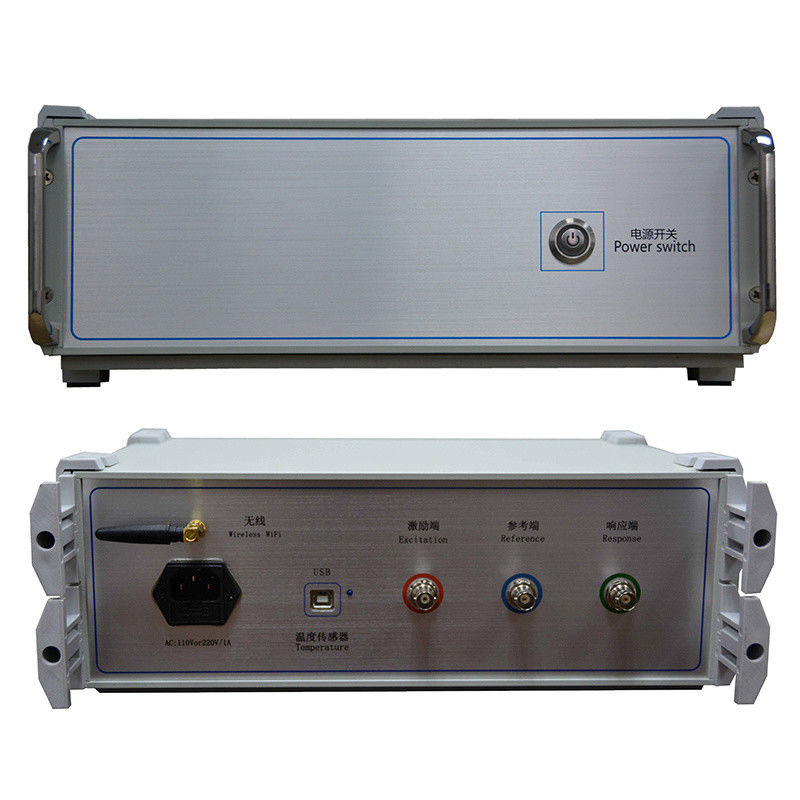

طريقة تحليل استجابة التردد لاختبار Xzh لتشوه ملفات المحولات
يمكن لجهاز اختبار تشوه ملفات المحولات المستند إلى CAN إجراء تشخيص دقيق للعطل الداخلي للمحول بناءً على قياس المعلمات المميزة لملفات المحولات الداخلية، باستخدام طريقة تحليل استجابة التردد (FRA) التي تم تطويرها وتحسينها من قبل الدول المتقدمة| نطاق قياس السعة | (-120 ديسيبل) إلى (+20 ديسيبل) |
| دقة قياس السعة | 0.1 ديسيبل |
| معاوقة إدخال الإشارة: | 1 مΩ |
| معاوقة إخراج الإشارة | 50Ω |
| سعة إخراج الإشارة | ± 20 فولت |
| نسبة تكرار الاختبار | 99.9% |
| أبعاد أدوات القياس | (الطول × العرض × الارتفاع) 300 × 340 × 120 (مم) |
| حجم صندوق الألومنيوم الخاص بالجهاز | (الطول × العرض × الارتفاع) 310 × 400 × 330 (مم) |
| الوزن الإجمالي | 13 كجم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى +70 درجة مئوية |
| الرطوبة النسبية | <90٪، غير متكثفة |
ميزات الأداء الرئيسية
الاقتناء والتحكم باستخدام معالج دقيق عالي السرعة ومتكامل للغاية.
واجهة USB للاتصال المستخدمة بين الكمبيوتر المحمول والجهاز.
يمكن للاتصال بين الكمبيوتر المحمول والجهاز استخدام واجهة Bluetooth اللاسلكية أو واجهة WIFI اللاسلكية (اختياري)
يمكن استخدام واجهة WIFI اللاسلكية بسهولة على الأجهزة اللوحية والهواتف الذكية.
يعتمد الجهاز على تقنية المسح الرقمي عالية السرعة DDS المخصصة (الولايات المتحدة الأمريكية)، والتي يمكنها تشخيص الأعطال بدقة مثل تشوه الملفات، والانتفاخ، والتحول، والإمالة، وتشوه الدائرة القصيرة بين اللفات، والدائرة القصيرة بين جهات الاتصال بين المراحل.
أخذ عينات A/D مزدوجة القناة عالية السرعة 16 بت (في اختبار المجال، قم بتحريك مغير الصنبور، ويظهر منحنى الموجة تغييرًا واضحًا).
يتم تعديل سعة إخراج الإشارة بواسطة البرنامج، وتبلغ قيمة الذروة القصوى للسعة ±10 فولت.
الكمبيوتر سيقوم الكمبيوتر بتحليل نتائج الاختبار تلقائيًا وإنشاء مستندات إلكترونية (Word).
يحتوي الجهاز على ميزات قياس مزدوجة: قياس المسح الترددي الخطي وقياس المسح الترددي للقطاعات، متوافق مع وضع القياس لمجموعتين فنيتين في الصين.
تتوافق خصائص السعة والتردد مع المواصفات الفنية الوطنية الخاصة بجهاز اختبار خصائص السعة والتردد. يحتوي الإحداثي السيني (التردد) على فهرسة خطية وفهرسة لوغاريتمية، بحيث يمكنك طباعة المنحنى باستخدام الفهرسة الخطية والفهرسة اللوغاريتمية. يمكن للمستخدم الاختيار إما وفقًا للاحتياجات الفعلية.
نظام تحليل بيانات الاختبار التلقائي،
