| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| Model Number: | XHHD523L |
مصممة لـ:مديري أصول النقل، المقاولون بتنفيذ EPC، مهندسي أنظمة كابلات HV، أخصائيي صناديق الروابط المتقاطعة
القيمة الأساسية:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
على كابلات الجهد العالي ذات النواة الواحدة بمعدل 110 كيلو فولت وما فوق ، تعمل الغطاء المعدني كدرع كهربائي ثابت ومسار عودة التيار الخاطئ.يتم تكوين هذه الغطاءات في ترتيبات متقاطعة من خلال صناديق الرابط على فترات منتظمة على طول طريق الكابل عادة كل 500-1000 متر لدورة نقل كاملةكل مربع اتصال يربط الغطاء الثلاثي المراحل في نمط دوران محدد ، مع وحدات التوتر العاجل (SVLs) المثبتة لحماية عزل الغطاء أثناء حوادث الإفراط في الجهد.
هذا النظام المتبادل للاتصالات يقدم تحديًا فريدًا في الاختبار: الغطاء ليس موصلًا متواصلًا واحدًا من نهاية إلى أخرى ،ولكن شبكة منقسمة مترابطة عبر صناديق وصلات مدفونةخطأ في الغطاء في أي مكان في هذه الشبكة سواء كان على السترة الخارجيّة للكابلات، داخل صندوق الاتصال،أو عبر SVL يمكن أن تنتج نتائج اختبار مضللة عند قياسها من نهاية الكابلات وحدهاXHHD523L يعالج هذا من خلال توفير كل من القدرة على مقاومة DC لتحديد وجود عيب في الغطاء ،والقدرة على تحديد الجهد الدوري لتحديد مكان العيب بالضبط في الشبكة المتقاطعة.
| ملف المستخدم | تلبية حاجة حرجة |
|---|---|
| مديري أصول النقل | إدارة محفظة من دوائر الكابلات 110kV-500kV عبر محطات فرعية متعددة. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| المقاولين المشتركين في EPC | اختبار تسليم أنظمة الكابلات المثبتة حديثًا وفقًا لـ GB50150-2006. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| مهندسو أنظمة الربط المتقاطع | تشخيص الصندوق الرابط و سلامة SVL على دوائر الكابلات في الخدمة عن طريق حقن إشارات الاختبار في أجزاء محددة من الغطاء وقياس الاستجابةيساعد XHHD523L على التمييز بين عيب الجاكت الخارجي الحقيقي و SVL المتدهور أو مربع وصلة متخلل بالماء. |
| فرق الطاقة المتجددة EPC | المزارع الشمسية على نطاق واسع والكابلات الرياحية البحرية تشمل كيلومترات من دوائر الجمع المدفونة 33kV-220kV.يجب العثور على أخطاء الغطاء التي تم إدخالها أثناء وضع الكابلات أو تعبئتها وإصلاحها قبل الموعد النهائي لتسليم المشروعتسمح لجهاز التشغيل بالانتقال من اختبار الصمود إلى موقع العيب دون إعادة تكوين إعداد الاختبار. |
| المعلم | المواصفات |
|---|---|
| طاقة المدخل | التيار المتردد 220 فولت ± 10٪، 50 هرتز ± 2 هرتز |
| الجهد الخارجي | 0 ∼ 10 كيلو فولت DC (موجة مربعة ، قابلة للتعديل باستمرار) |
| تيار الخروج | 0 ≈ 200 مآ |
| قدرة الإنتاج | 2 كيلو إف إيه |
| نطاق التردد | 0.2 هرتز 5 هرتز (يمكن ضبطها باستمرار في وضع تحديد الموقع) |
| الكابلات المطبقة | كابلات كهرباء ذات قلب واحد و ثلاثي النواة بقوة 10kV 500kV |
| أنماط الاختبار | تحديد العيوب (جهد الخطوة) / مقاومة التيار المباشر تشغيل مفتاح واحد مع مؤشرات LED (الأحمر = مقاومة ، الأخضر = تحديد الموقع) |
| المعايير المتوافقة | GB50150-2006 (اختبار تسليم غلاف الكابل الخارجي والاختبار الوقائي) ، متطلبات اختبار نظام الترابط المتقاطع |
| الحماية | إيقاف التشغيل في الموقف الصفري ، التفريغ التلقائي عند التوقف (يتراجع HV تلقائيًا إلى الصفر) ، حماية من التيار الزائد / التوتر الزائد / درجة الحرارة الزائدة ، مفتاح حماية التيار الزائد مع مؤشر LED الأزرق |
| العرض | أجهزة القياس التناظرية المزدوجة (مقياس الفولت kV + ماميتر mA) قراءات غير متناقضة في الوقت الحقيقي في جميع ظروف الإضاءة |
| أبعاد الحزمة | 64 * 42 * 70 سم |
| الوزن الإجمالي | 48 كجم |
| العلامة التجارية / المصدر | XZH TEST / شيان، شانشي، الصين |
| الشهادة | CE، ISO |
| تحكم جهاز الاستقبال | الوظيفة |
|---|---|
| مائكرو أمبير متر | يشير إلى حجم الإشارة والقطبية ️ اتجاه انحناء الإبرة يؤكد ما إذا كان المشغل يقترب من نقطة الفشل أو قد تجاوزها أثناء مسح الجهد الدوري |
| مدخل الإشارة | يقبل الاتصال إما من A-إطار الفرعية رف (طريقة الجهد خطوة) أو مشبك المستقبل (تتبع إشارة الاستقبال للسطوح المرصوفة) |
| تعديل صفر | يقوم بتعديل خط المرجعية في الوضع I (الوضع المضخم) للكشف عن الأخطاء بشكل ثابت في بيئات الإشارة الضعيفة مثل الكابلات المدفونة بعمق أو ظروف التربة عالية المقاومة |
| تعديل الحساسية | التحكم في نطاق إشارة الدخول زيادة في الكابلات المدفونة بعمق ، وانخفاض في المنشآت الضحلة أو الإشارات القوية للحفاظ على قابلية قراءة العداد |
| مفتاح الوضع (I / 0 / II) | الوضع الأول:الوضع المضخم للإشارات الضعيفة (إطار A + مشبك مدعوم).الوضع الثاني:الوضع المباشر للإشارات القوية (إطار A فقط ، يتجاوز المضخم الداخلي).0:وضعية إيقاف التشغيل |
ميزة الميدان لا توجد منطقة عمياءعلى عكس أجهزة تحديد عوارض الكابلات القائمة على TDR التي لديها منطقة ميتة للقياس بالقرب من محطة الاختبار ، فإن طريقة الجهد الخطوة XHHD523L لديها منطقة عمياء صفر. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

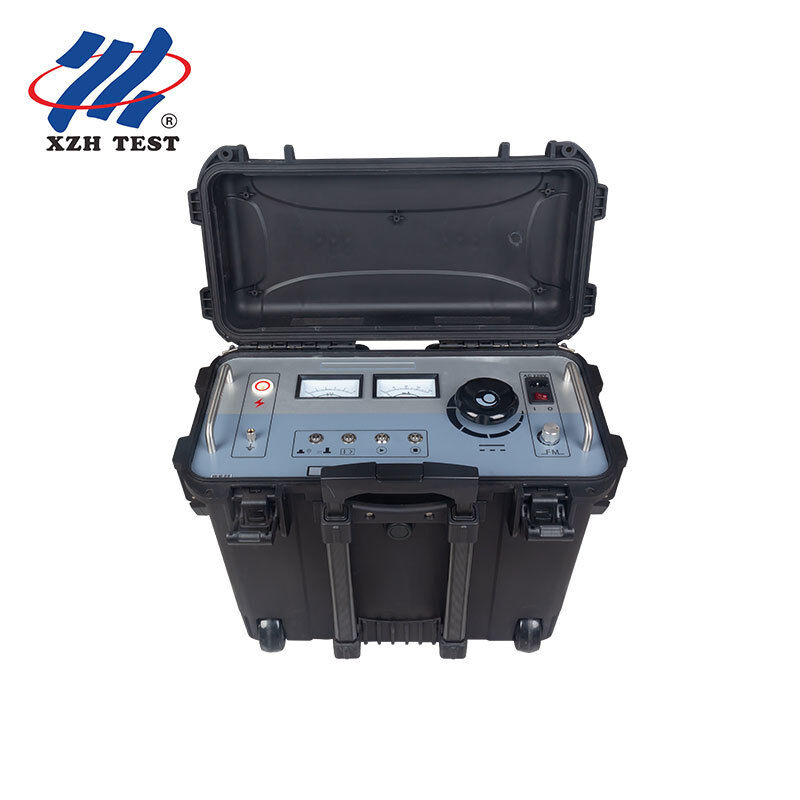

يتم وضع لوحة XHHD523L الأمامية في تدفق تشغيل من اليسار إلى اليمين ، مما يقلل من خطأ المشغل أثناء النشر الميداني:
بالنسبة لمدير أصول النقل المسؤول عن عشرات أو مئات الكيلومترات من دوائر الكابلات 110kV-500kV،بيانات حالة الغطاء ليست مجرد نتيجة اختبار، إنها المؤشر الرئيسي لنفقات الصيانة المستقبلية.. يتم العد التنازلي للكابل مع غطاء متناثر لتآكل الشاشة ، وانهيار الشاشة المحتمل ، والانقطاع القسري في نهاية المطاف. يتيح XHHD523L استراتيجية صيانة قائمة على الحالة:
