تحميل الطاقة HV تحت الأرض كابل غطاء عيب موقع تحديد

مع الانتشار الكامل لتحويل الشبكة الحضرية، واجهت العديد من مكاتب إمدادات الطاقة، وأطراف البناء، وحتى وحدات التصميم كابلات 110kV XLPE للمرة الأولى.بسبب القيود الزمنية وعدم كفاية الخبرة، العديد من الكابلات فشلت في اجتياز اختبار الجهد المقاوم (10kV / 1min).

في الوقت الحاضر ، يتم تصنيع معظم الغطاء الخارجي من مادة غطاء HDPE ، والتي اجتازت اختبار الجهد المتردد DC 25kV / 5min في المصنع ، ويتراجع التيار إلى عشرات μA.لذلك، معظم العيوب بعد الإقامة ناتجة عن تلف القوى الخارجية أثناء الإقامة ، بما في ذلك ملء التربة وغطاءها. عادة ما تشمل العيوب بعد التشغيل لدغات النمل الأبيض.الماء في صندوق التربة؛ تدهور العيب الأصلي ؛ اختراق الرطوبة للجزء المفرق من سلك الأرض يقلل من مقاومة العزل ، الخ.في بعض الأحيان لأن الكابل مدفون بعمق أو الظروف المحيطة معقدة، لذلك من الصعب جدا تحديد مكانه، وبعض العيوب لا يمكن حلها بعد سنوات عديدة، وترك مخاطر خفية للعملية.

فولتاج الخروج لجهاز الكشف عن الأخطاء في الغلاف الخارجي للكابلات عالية الجهد هو 10KV أو أقل.بما في ذلك اختبار تسليم غلاف الكابل الخارجي والاختبار الوقائي المناسب لنظم الترابط المتقاطع وموقع خطأ الغلاف الخارجي للكابل.

بسرعة ودقة العثور على المخاطر الخفية10كيلو فولت إلى 500كيلو فولتكابلات عالية الجهد و فائقة الجهد ذات النواة الواحدة و ثلاثي النواةأخطاء التربة في الغطاء الخارجي وتيارات تسرب كبيرةفي نفس الوقت، فإنه يمكن أن تؤدي 5kV-10kV على كثافة عالية البولي إيثيلين وبولي فينيل كلوريد الكابلات الخارجية،1 دقيقة DC مقاومة اختبار الجهدهي أداة خاصة ضرورية لصيانة معدات الكابلات من 10kv-500kv وحدات تشغيل الكابلات ذات النواة الواحدة والثلاثة من الجهد العالي والجهد العالي للغاية ،شركات هندسة الكابلات فائقة الجهدوشركات هندسة مختلفة لنقل الطاقة وتحويلها

السمات الرئيسية

1 مع وظيفة حماية تلقائية من التيار الزائد والجهد الزائد والحرارة الزائدة.

2 هو أكثر أمانًا وموثوقية مع حماية البدء الصفر ؛

3 تصميم تفريغ ذاتي فريد ، طالما يتم قطع مخرج الجهد العالي ، فإن الجهد العالي نفسه سيكون صفرًا.

4 مع عرض عداد التيار والجهد مزدوج المؤشر ، بديهي وواضح ؛

5. مفتاح واحد التبديل بين وضع الموقع وتحمل وضع الجهد ، وهو مريح وسريع ؛

6 لا توجد بقعة عمياء في نطاق الاختبار.

7حساسية المستقبل قابلة للتعديل، والتي هي أكثر ملاءمة لتحديد الموقع؛

8 وظيفة مفتاح الحماية من التيار الزائد، وضع الجهد المقاوم ووضع وضعية مريحة للاستخدام.

البيانات التقنية

1 الجهد الدخالي: 220 فولت (± 10%) ، 50 هرتز (± 2 هرتز) ؛

2 الجهد الخارجي: 0 ~ 10kV (موجة مربعة) قابلة للتعديل.

3 التيار الخارجي: 0~200mA.

4 طاقة الخروج: 2kVA

5 تعديل التردد: الحد الأدنى: 0.2 هرتز، الحد الأقصى: 5 هرتز (يمكن تعديل النطاق).

تكوين الجهاز

1 محرك تحديد عوارض الغلاف الخارجي للكابل: وحدة لتحديد موقع العوارض أو اختبار الجهد؛

2 خط الاتصال عالية الجهد: قم بتوصيل الطرف الخارجي عالية الجهد من المضيف وواحد الكابل تحت الاختبار.

3 سلك التشغيل: سلك التشغيل العامل للمعدة.

4 جهاز الاستقبال: الوحدة التي تستقبل الإشارة عندما يتم تحديد موقع الخطأ.

5 فيوز: يتم استخدام فيوز 8A ، فيوز احتياطي لنظام إمدادات الطاقة AC220V.

6 سلك الأرض: سلك الأرض للمعدات.

7 مشبك المستقبل: مشبك المستقبل.

8 شريحة فرعية: تستخدم في طريقة الجهد الخطوة.

قائمة التعبئة

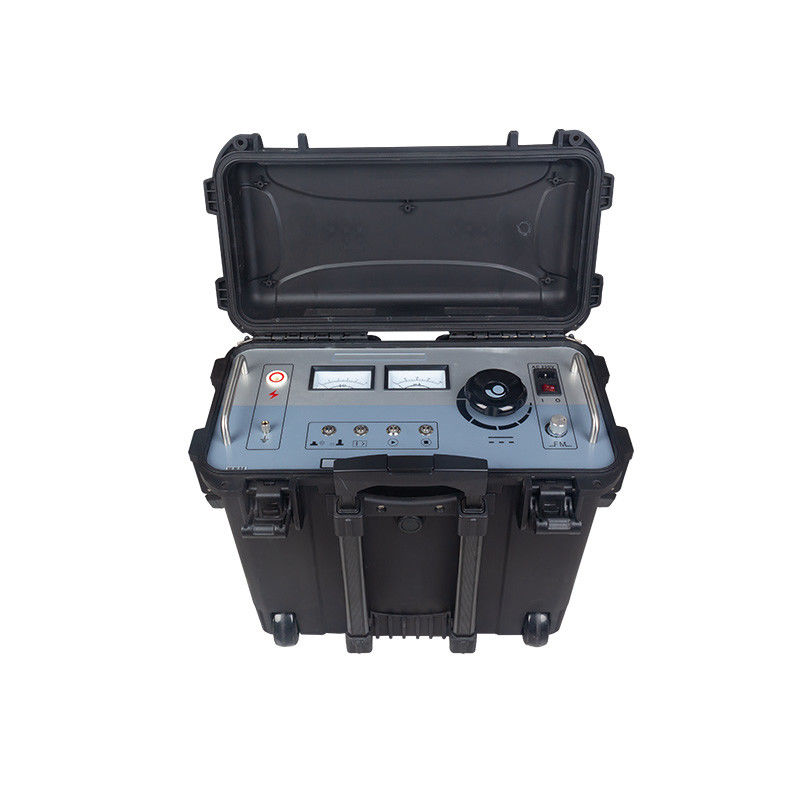

مقدمة واجهة التشغيل

①مخرج عالية الجهد: محطة مخصصة للجهد المباشر العالي

②فولتمتر: فولتامتر الخروج عالية الجهد الذي يشير إلى kV؛

③عداد الأمبريات: التيار الخارجي الذي يشير إلى عداد الما؛

④مصدر التأمين: المكان الذي يتم فيه تركيب مصدر تأمين نظام إمدادات الطاقة 220VAC.

⑤مصدر الطاقة: إمدادات الطاقة العاملة للجهاز، منفذ الاتصال 220VAC.

⑥مفتاح الطاقة: "المعدل الأول" يستخدم إمدادات الطاقة AC220V لتزويد الطاقة للنظام.

⑦تعديل التردد في وضع تحديد الموقع: تعديل تردد النبض الخارجي في وضع تحديد الموقع.

⑧ضبط الجهد: بعد تشغيل الجهاز ، يجب عليك أولاً تحويل المقبض في الاتجاه المعاكس للساعة إلى النهاية. عندما يكون ضوء زر بدء التشغيل عالي الجهد مضاءً ، اضغط على زر بدء التشغيل ،ومن ثم تعديل في اتجاه عقارب الساعة لزيادة الطاقة العالية من الخروج من صغيرة إلى كبيرة، وتعديل في اتجاه عكس عقارب الساعة لجعل فولتاج الخروج العالي انخفاض من كبير إلى صغير ؛

⑨زر إيقاف الجهد العالي: عند الانتهاء من الاختبار أو وجود خلل، اضغط على هذا الزر لقطع مخرج الجهد العالي، وسوف يتم إيقاف ضوء الجهد العالي،ضوء زر التوقف سيكون مضاءً للإشارة إلى أن هناك مخرجات عالية الجهد، وإذا كان مغلقاً، فهذا يعني أنه لا يوجد مخرج لجهد عال؛

⑩زر بدء التشغيل عالية الجهد: عندما يكون ضوء زر بدء التشغيل مضاءً ، فهذا يعني أن مخرج الجهد في وضعية الصفر. عندما يكون زر بدء التشغيل مضاءً ، يكون زر بدء التشغيل صالحًا.إذا لم يكن ضوء زر البدء على بعد تشغيل مفتاح الطاقة، قم بتعديل زر تعديل الجهد في الاتجاه المعاكس لساعة الساعة حتى يتم تشغيل الضوء. عندما يتم تشغيل الضوء ، اضغط على هذا المفتاح لبدء الجهاز وتوليد إنتاج الجهد العالي؛

⑪مفتاح حماية التيار الزائد: عندما يكون الضوء الأزرق مضاءً ، يتم تشغيل حماية التيار الزائد ، وعندما يتم إيقاف الضوء الأزرق ، يتم إيقاف حماية التيار الزائد.

⑫زر تحديد الموقع / وظيفة الجهد المقاوم: عندما يكون الضوء الأحمر مضاءً ، فهو وظيفة الجهد المقاوم ، وعندما يكون الضوء الأخضر مضاءً ، فهو وظيفة تحديد الموقع.

⑬عمود الترس: نقطة الترس للمعدات، حماية السلامة.

1- ميكرو أمبير متر: يشير إلى حجم الاتجاه للإشارة

2الإشارة: يتم استخدام واجهة الدخول للإشارة لربط الإطار A أو المشبك المستقبل.

3تعديل الصفر: قاعدة مرجعية لإشارة التعديل في الوضع "I" ؛ لا تعمل في الوضع "II" ؛

4تعديل: تعديل نطاق إشارة الدخول

5مفتاح التروس: "0" يعني حالة إيقاف التروس.

يمكن استخدام ملف "I" في وضع اختبار الجهد الدوري ووضع اختبار مشبك الاستقبال.

وهي مناسبة لبيئة الاختبار مع إشارة مدخل ضعيفة (مع دائرة تضخيم داخلها).

يمكن استخدام عجلة التشغيل فقط في وضع اختبار الجهد الخطوي.

وهي مناسبة لبيئة الاختبار مع إشارة دخول قوية (لا يوجد دائرة مكبر داخلها).

الاختبار في الموقع
