| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |

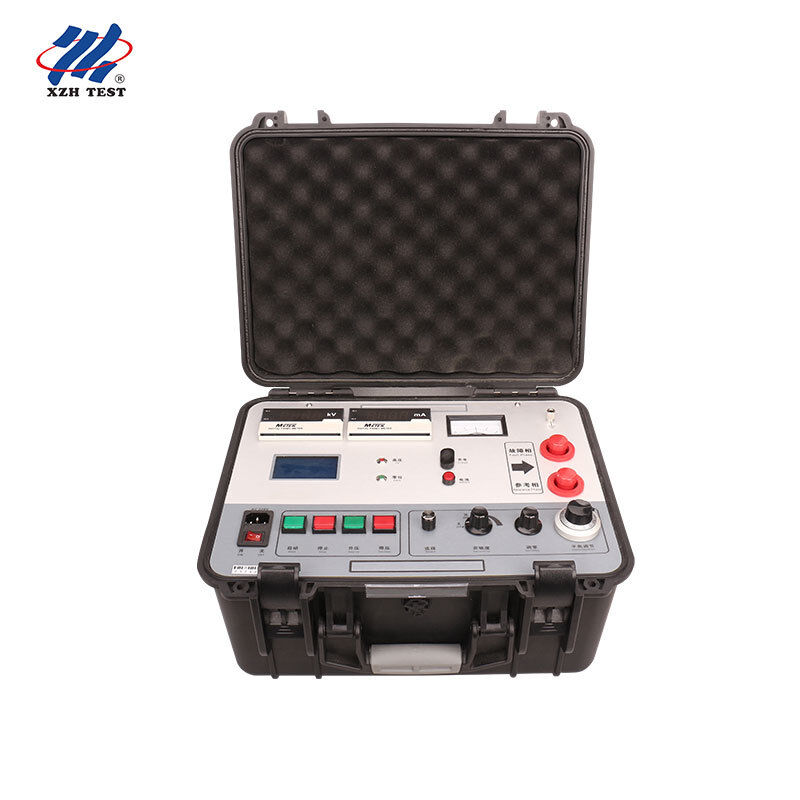

| رقم الموديل: | XHHG521A |
مصممة لـ:مهندسو التحقيق في أخطاء الكابلات، فرق اختبار الطاقة، أخصائيي ربط الكابلات في الكهرباء، مختبرات اختبار الكهرباء
القيمة الأساسية:تحديد مسبقاً أخطاء غطاء الكابل بدقة توازن الجسر بدون مناطق عمياء أو تفسير شكل الموجة أو الحد الأدنى لطول الكابل. أدخل طول الكابل، اضغط على الاختبار وقرأ مسافة الخطأ.
تعمل أجهزة تحديد عوارض الكابلات من خلال إرسال نبض أسفل الكابل وقياس الوقت الذي يستغرقه الانعكاس للعودة من نقطة العطل.هذه الطريقة تعمل بشكل جيد لخطأ منتصف المدى ولكن لديها قيود متأصلة: يجب أن تنتقل النبضة المنقولة فعليًا إلى الخطأ والعودة قبل إجراء القياس. عندما يكون الخطأ على بعد أمتار قليلة من نهاية الاختبار،أو على كابل قصير يمتد عشرات الأمتار فقط، وتصل نبضة العودة قبل استقبال TDR قد تعافى من البث الأوليالمنطقة العمياء.
XHHG521A يزيل هذا القيود تماما.بناءً على مبدأ جسر موراي جسر مقاومة دقة يعمل عند إمكانات عالية يقيس مقاومة الفشل نسبيًا مع مرجع معروفليس هناك الحد الأدنى لطول الكابل، لا يوجد منطقة عمياء، ولا يوجد غموض بالقرب من نهاية الكابل.
الاستراتيجية المثلى:فرق الاختبار المتقدمة تحمل كلتا الأجهزة. استخدم TDR لتحديد الموقع المسبق للخطوات الأولى للفشل في منتصف المدى على خطوط الكابل الطويلة.عندما تظهر TDR خطأً قريبًا من النهاية المحتملة أو عند اختبار أجهزة التوزيع القصيرة وترابطات الكابلاتالقياس بدون منطقة عمياء.
| المعلم | المواصفات |
|---|---|
| الجهد بدون حمولة | ≥7500 فولت DC |
| تيار الدائرة القصيرة | ≥ 100 mA (يتم التوصية بـ 5 40 mA لإظهار التوازن الأمثل) |
| دقة الموقع | ±(0.2%·L ±1) متراً، حيث L هو طول الكابل الإجمالي |
| طريقة الاختبار | طريقة موازنة جسر موراي مع مكبر حساسية عالية ومقياس الكهرباء |
| دائرة القياس | قياس المقاومة بأربع محطات يزيل أخطاء المقاومة الرصاصية والتواصل |
| العملية | لمسة واحدة: إدخال الطول الكلي للكابل، والضغط على الاختبار، والجهاز يحسب مسافة خطأ تلقائيًا |
| التحكم بالجهد | منظم الجهد الكهربائي مع محول من نوع R الزر الذي يتم تشغيله لزيادة / انخفاض ، مخرج قابل للتعديل |
| إمدادات الطاقة | بطارية متغيرة 220 فولت ±10٪، 50 هرتز ±1 هرتز؛ بطارية 8.4 فولت مدمجة للاستخدام في الميدان |
| كابلات الجهد العالي | كابل مطاطي عالي الجهد ذو اثنين من النواة مصمم خصيصاً |
| تصميم السلامة | لوحة التحكم بأكملها عند إمكانات منخفضة ؛ مصدر HV والجسر المتكامل في الحجرة الواقية المعزولة ؛ حماية الوضع الصفري |
| الوزن الصافي | 25 كجم محمولة في غلاف واقي واحد |
| العلامة التجارية / المصدر | XZH TEST / شيان، شانشي، الصين |
| الشهادة | CE، ISO |
| سيناريو | لماذا XHHG521A |
|---|---|
| قطاعات الكابلات القصيرة | أجهزة التوزيع والاتصالات بين المحطات الفرعية ومقاطع الكابلات التي تقل عن 100 متر حيث تحجب المنطقة العمياء TDR انعكاس العيب. لا توجد طريقة الجسر لديها الحد الأدنى للطول. |
| الأخطاء القريبة من النهاية | الأخطاء في الأمتار القليلة الأولى من محطة الاختبار TDR النبضات لم تسافر بعد بعيدا بما فيه الكفاية لإنتاج انعكاس مميز. قياس الجسر مستقل عن المسافة. |
| عيوب الغطاء الخارجي | تسربات HDPE من الغطاء إلى الأرض على كابلات 10kV 500kV ذات نواة واحدة. يقطع مخرج 7500 فولت طريق التسرب عالي المقاومة لتوازن جسر مستقر. |
| أخطاء الموصلات ذات المقاومة المنخفضة | أخطاء من مرحلة إلى مرحلة أو من مرحلة إلى الأرض مع مقاومة أقل من عدة كيلو أوكس ، توفر طريقة الجسر أعلى دقة على مسارات منخفضة المقاومة. |
| لا توجد خبرة في شكل الموجة | يتطلب تفسير شكل الموجة TDR تدريبًا وخبرة. توازن الجسر هو هدف √ صفر غالفانومتر، اقرأ النتيجة. وقت التدريب: دقائق، وليس أيام. |
