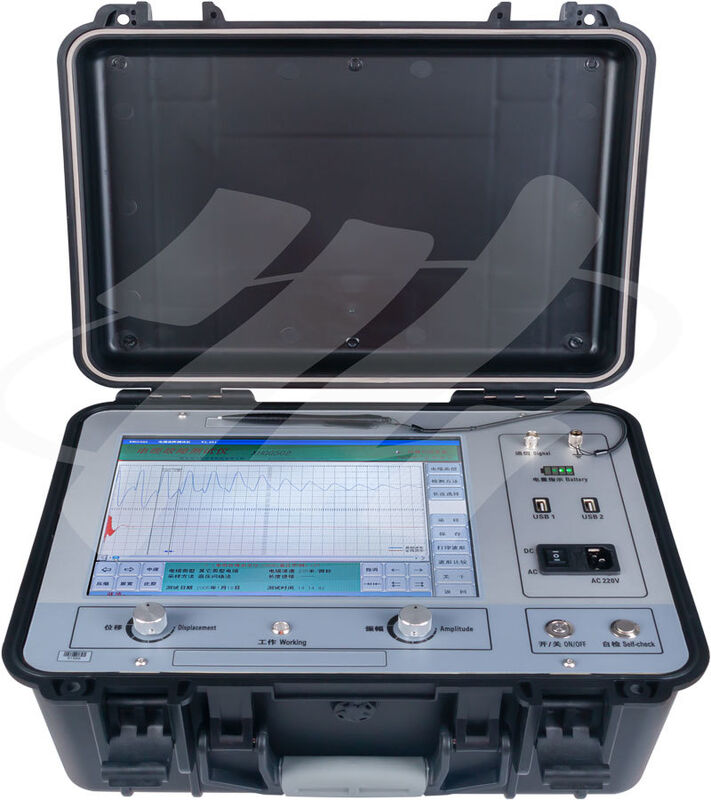

جهاز تحديد خطأ الكابل المحمول

مقدمة

XHGG502تحديد خطأ الكابلهي أداة خاصة لقياس وتحليل حالة كابل الطاقة ومسافة الخطأ. إنها تجمع بين التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارة،معالجة البيانات، عرض رسومات وتحليل رسومات لإكمال قياس سرعة الكابل، اختبار طول الكابل، اختبار مسافة خطأ الكابل.

هذا الكابل يستخدم جهاز تحكم كمبيوتر من الدرجة الصناعية 12.1 بوصة نظام تشغيل النوافذ وضع تشغيل اللمسواجهة عرض شاشة LCD كبيرة لسهولة الاستخدام، أخذ عينات تلقائية مستمرة، والحصول على شكل موجة دقيق في الوقت الحقيقي.

XHGG502محرك تحديد الخطأ في الكابليتبنى أحدث تكنولوجيا الحاسوب الصناعي المدمج وأحدث تقنية اختبار "أسلوب ثمانية نبضات" (أسلوب نبضات متعددة)بحيث أي خطأ عالية المقاومة يقدم أبسط شكل موجي للخطأ مثل نبضات الجهد المنخفضكما أنه يحتوي على أوضاع التشغيل من صدمة عالية الجهد طريقة التباطؤ والجهد المنخفض طريقة نبض، والتي هي مريحة للكشف عن عوارض الكابلات المختلفة.دقة الاختبار وسهولة الاختبار أفضل من أي معدات اختبار محلية.

السمات الرئيسية

• يتم عرض الإشارة المنعكسة المرسلة من قبل مقبل النبض تلقائيًا ، ويتم عرض شكل الموجة الكامل للدوائر المفتوحة للكابل في نفس الوقت.

• الحساب التلقائي وعرض مسافة الخطأ

• لديها وظيفة تخزين أشكال موجات الاختبار الضخمة: يمكن تخزين أشكال الموجات التي تم الحصول عليها من الاختبار الميداني بسهولة في الأداة وفقًا للترتيب المحدد ،ويمكن أن يتم تذكرها و ملاحظتها في أي وقت;

• مع واجهة USB الطباعة القياسية؛

• عملية بسيطة وموثوقية عالية.

• مصدر طاقة بطارية الليثيوم البوليمرية المدمجة، والتي يمكن أن تختبر الدوائر المفتوحة للكابلات وأخطاء الدوائر القصيرة ذات المقاومة المنخفضة في بيئة لا توجد فيها مصدر طاقة.

أنماط عمل الاختبارXHGG502 ARC تحديد الخطأ قبل الكابلتتضمن طريقة نبضات الجهد المنخفض ، وطريقة التبديل الفلاشية عالية الجهد ، وطريقة نبضات متعددة. هنا التركيز على طريقة نبضات متعددة تختلف عن الأجهزة الأخرى.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable، والحصول على عيار وواضح مماثل الدائرة الموجة القصيرة خلال قوس الدائرة القصيرة مستقرة نسبيا في نقطة خطأ.

فولتاجيّات النبض العالية المختلفة، وأطوال الكابل المختلفة، ومسافات خطأ الكابل المختلفة، وفترة ومدة تذبذبات الكوسينوس الكبيرة مختلفة جداً.غالبًا ما يتعرض شكل الموجة الذي تم جمعه بواسطة طريقة النبض الثانوي البسيطة للاضطراب بسبب تأرجح كوسينوس كبير بسبب عدم كفاية وقت تأخير الإرسال، وتكون شكل الموجة فوضويًا وصعب التحليل. لا يمكن ضمانها إلا عن طريق ضبط وقت الإطلاق المتأخر لنبض الاختبار أو باستخدام جهاز تمديد قوس متوسط الجهد ،مما يزيد من صعوبة التشغيل ووزن وتكلفة المعداتطريقة النبضات المتعددة تتغلب على هذه الصعوبات وتبسيط إجراءات الاختبار بشكل كبير.يتم الحصول على ثمانية مجموعات من أشكال الموجات الاختبارية من عملية الفلاش أوف عالية الجهد من تأثير واحد، وهناك دائمًا عدة مجموعات من أشكال الموجات التي تتناسب مع تفسير مسافة الخطأ. هذه هي أيضًا ميزة طريقة النبض المتعدد مقارنةً بطريقة النبض الثاني.
