نظام تحديد خطأ الكابل المحمول الدقيق

Name: نظام تحديد خطأ الكابل المحمول الدقيق
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A+XHDD503C+XHHV535-4TS+XHGX507C
Price: 15500 USD
Availability: InStock

تفاصيل المنتج:

Place of Origin:	Xi'an, Shaanxi, China
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	ISO,CE
Model Number:	XHGG502A+XHDD503C+XHHV535-4TS+XHGX507C

معلومات مفصلة

Place of Origin:

Xi'an, Shaanxi, China

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

ISO,CE

Model Number:

XHGG502A+XHDD503C+XHHV535-4TS+XHGX507C

إبراز:

High Light

إبراز:

نظام تحديد خطأ الكابل المحمول الدقيق

نظام تحديد خطأ الكابل المحمول السريع

Trading Information

Minimum Order Quantity:

1 unit

الأسعار:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

8-10 days

Payment Terms:

T/T

Supply Ability:

1000 sets /Year

وصف المنتج

لمحة عامة عن المنتج

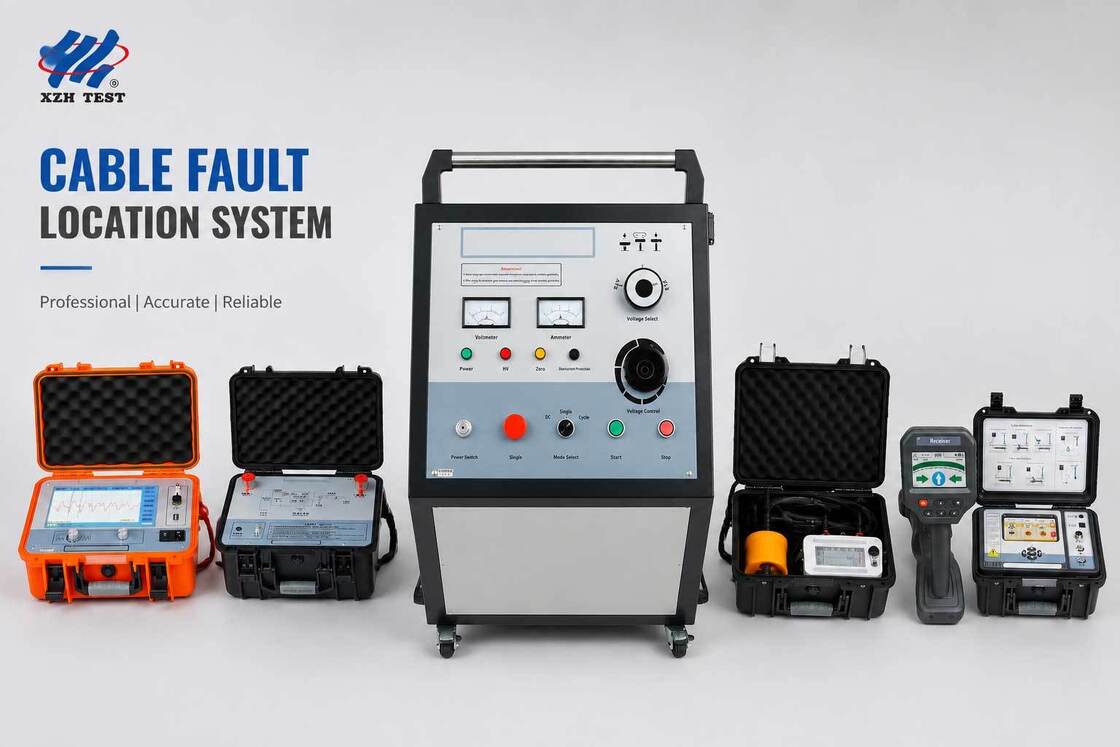

نظام XZH TEST الدقيق لتحديد موقع أخطاء الكابل المحمول هو منصة تشخيص متكاملة بالكامل مصممة لشبكات الكابلات الكهربائية تحت الأرض المتوسطة والمنخفضة الجهد تصل إلى 35 كيلو فولت.الجمع بين مولد التيار الكهربائي متعدد الجهد 2048J، تحديد موقع TDR الرقمي 400 ميغاهرتز ، مؤشر مكشوف صوتي مغناطيسي عالي الدقة ، ومختبر مسار الكابل متعدد الترددات في حل حقل واحد منسق ،هذا النظام يغطي سير العمل بأكمله لتحديد موقع الخطأ من تكييف الخطأ وتحديد الموقع المسبق إلى تحديد مستوى السنتيمتر وتحديد طريق الكابلمصممة لموظفي المرافق الميدانية، المقاولين الكهربائيين، وفرق الصيانة الصناعية،حزمة قابلة للنقل مصممة لبيئات الميدان القاسية من -25 °C إلى +65 °C.

عناصر النظام

1. XHHV535-4TS 2048J مولد التيار العالي

مصدر طاقة النبض وتكييف الخطأ

مركز الطاقة في النظام. يوفر ما يصل إلى 2048 جول من الطاقة الزائدة مع ثلاثة مستويات فولتاج قابل للتبديل (8 كيلو فولت / 16 كيلو فولت / 32 كيلو فولت) للسيطرة الدقيقة على الطاقة عبر مختلف تصنيفات فولتاج الكابلات.يوفر النبضات عالية الطاقة المطلوبة للقوس انعكاس خطأ الموقع المسبق والتحديد الصوتي المغناطيسييحتوي على 60 مآ متواصلة لتشغيل العيوب، والحماية من البدء الصفر، والفراغ التلقائي من السعة الداخلية، والحجرة مقياس IP54.

الجهد الخارجي:8 كيلو فولت / 16 كيلو فولت / 32 كيلو فولت (يمكن التبديل على ثلاثة مستويات)

طاقة التفريغ:2،048 جول (على الأكثر)

التيار الحالي:60 mA @ 32 كيلو فولت لتكييف الأخطاء

مكثف مدمج:64 μF / 16 μF / 4 μF

السلامة:قفل بدء الصفر، تفريغ تلقائي، حماية من الإفراط في الجهد / الإفراط في التيار / الإفراط في الحرارة

تصنيف الحماية:IP54

2. XHGG502A Digital TDR Cable Fault Pre-Locator (محدد تحديد خطأ الكابل الرقمي)

نطاق الأخطاء عالية الدقة

عاكس مجال الزمن المتقدم لقياس مسافة الخطأ الأولية السريعة. يدعم أربع طرق اختبار ✓ نبضات الجهد المنخفض ، تيار النبض ،و ARC نبضات متعددة للتعامل مع جميع أنواع خطأ عزل الكابلاتمع معدل أخذ العينات القصوى 400 ميغا هرتز، و 300 فولت نطاق النبض، وعشرة نطاقات قياس قابلة للاختيار من 100 م إلى 100 كم، فإنه يوفر الحد الأدنى للقرار 0.07 م مع خطأ القياس ≤±(0.5٪ × L + 1m.يحتوي على تطابق عائق تلقائي وميزة زيادة إشارة قابلة للتعديل 0 ٪ 100٪.

أساليب الاختبار:نبضات LV، تيار نبضات، فولتاج نبضات، نبضات ARC متعددة

معدل أخذ العينات:1 ميغاهرتز 400 ميغاهرتز

نطاق القياس:≥ 120 كم

الحد الأدنى للدقة:0.07 م

نطاق النبض:300 فولت

عائق الخروج:تطابق تلقائي

3. XHDD503C قناص صوتي مغناطيسي عالي الدقة

تحديد الأخطاء على مستوى السنتيمتر

جهاز استقبال صوتي مغناطيسي متزامن من الدرجة الاحترافية لتحديد موقع الخطأ بدقة يعمل بأربعة أنماط (معياري، معزز، تخفيض الضوضاء، مخصص)التفتيش الكهرومغناطيسي، وأساليب القياس الصوتية. يعطي شاشة TFT فائقة الوضوح 800 × 480 بالألوان الحقيقية 5 بوصات توجيهًا رسميًا بديهيًا.في حين أن 120 ديسيبل مكاسب تلقائية بالكامل و 16 مجموعة ديناميكية معدل (0 ٪ 112 ديسيبل) تضمن الكشف الموثوق به في أشد ظروف المجال ضوضاءتصنيف IP65 للماء للعمل في جميع الأحوال الجوية.

دقة نقطة ثابتة:0.1 م (نقطة ثابتة ومسار)

المكاسب:120 ديسيبل ، تلقائي بالكامل + قابل للتعديل يدويًا

نطاق التردد:100 هرتز 1600 هرتز

العرض:5 بوصات TFT فائقة الوضوح 800 × 480 لون حقيقي

البطارية:4 × 18650 الليثيوم، وقت تشغيل أكثر من 8 ساعات

مقاوم للماء:IP65

4. XHGX507C اختبار شامل لخط أنابيب الكابلات

تعقب المسار وتحديد الهوية

نظام إرسال واستقبال متعدد الترددات لتتبع مسار الكابلات، وقياس العمق، وتحديد الكابلات، واكتشاف أخطاء الجهد الدوري.جهاز الإرسال يخرج ما يصل إلى 15 واط عبر 11 ترددات نشطة (640 هرتز إلى 197 كيلو هرتز) مع 9 مستويات طاقة قابلة للتعديل و 150 فولت باكسبيلريحتوي جهاز الاستقبال على شاشة LCD ملونة قابلة لقراءة ضوء الشمس مقاس 4.3 بوصة تعرض العمق والتيار والتردد والوضع والكسب وقوة الإشارة. يدعم الاتصال المباشر والربطوطرق إخراج التحفيز مع مشبك التوصيل Φ150 ممعمق الكشف يصل إلى 020 متر

الترددات النشطة11 ترددات من 640 هرتز إلى 197 كيلو هرتز

طاقة الخروج:15 واط أقصى، 9 مستويات قابلة للتعديل

عمق الكشف:0 ️ 20 متر

العرض:4.3 بوصة لون LCD، مرئية في ضوء الشمس

أنماط العمل:تعقب، تحديد الهوية، الجهد خطوة

الكشف السلبي:تردد الطاقة 50/60/250 هرتز + نطاق RF

مواصفات نظام كاملة

المعلم	المواصفات
النموذج	XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C
طاقة التموج	2،048 جول (على الأكثر)
التوتر العصبي	8 كيلو فولت / 16 كيلو فولت / 32 كيلو فولت (يمكن التبديل على ثلاثة مستويات)
معدل أخذ العينات TDR	1 ميغاهرتز 400 ميغاهرتز
نطاق ما قبل التوطين	≥ 120 كم
القرار قبل التعيين	0.07 م
تحديد الدقة	0.1 م (نقطة ثابتة ومسار)
عمق تعقب المسار	0 ️ 20 متر
نطاق الكابل المستهدف	كابلات كهرباء متوسطة ومنخفضة الجهد (حتى 35 كيلو فولت)
درجة حرارة العمل	-25 درجة مئوية +65 درجة مئوية
العلامة التجارية	اختبار XZH
الأصل	شيان، شانشي، الصين
الشهادة	ISO، CE

سير العمل الكامل لموقع الخطأ

اختبار عزل الكابلات وتكييف الأخطاء (XHHV535-4TS)إجراء قياس أولي لمقاومة العزل لتأكيد وجود خطأ وتوصيف نوع الخطأ.تطبيق التيار المباشر أو ارتفاع الجهد لتحديد نقطة الخطأ مما يجعلها تتوهج وتفريغ لإنشاء إشارة انتقالية قابلة للكشف.

تحديد موقع الخطأ (XHGG502A)قم بتوصيل جهاز تحديد موقع TDR المسبق واستخدم مبادئ انعكاس الموجات السائحة للقياس التقريبي لجميع أنواع أخطاء العزل الرئيسي للكابل.تيار النبض، وجهد النبض، أو نبضات ARC متعددة) على أساس خصائص الخطأ لحساب المسافة السريعة.

تعقب المسار وتحديد هويته (XHGX507C)قم بنشر جهاز الاختبار الشامل لتتبع مسار الكابل بالضبط وقياس عمق الدفن وتحديد الكابل المستهدف بشكل إيجابي بين دوائر متعددة.علامة الطريق على سطح الأرض للتحضير لموقع دقيق.

توليد النبضات الزائدة (XHHV535-4TS)تطبيق موجات عالية الطاقة على الكابل الخاطئ عند مستوى الجهد المحدد لإنشاء إشارات صوتية و كهرومغناطيسية قابلة للكشف في نقطة الخطأ لمؤشر الدقة.

تحديد الدقة (XHDD503C)اسير في طريق الكابل مع مؤشر صوتي مغناطيسي باستخدام أساليب التفاوت الزمني الذكية و أساليب التشغيل المتزامن1 متر .

إصلاح الكابلات والتحقق منهاالحفر بدقة في النقطة المميزة، وإصلاح الكابل، والتحقق من استعادة مع اختبار العزل النهائي لتأكيد سلامة التشغيل.

التطبيقات

شبكات التوزيع الحضرية:الموقع الخاطئ على كابلات توزيع متوسطة ومنخفضة الجهد مدفونة في بيئات مدنية حيث دقة تحديد 0.1 متر تقلل من حفر الطرق وتعطيل حركة المرور وتكاليف الترميم.

المنشآت الصناعية:التشخيص على كابلات توزيع الطاقة في المحطات، بما في ذلك تلك التي تمر تحت الأرضيات الخرسانية، والأراضي المعبأة، وأسس المباني حيث يقتصر الوصول.

مواقع الطاقة المتجددة:اكتشاف أخطاء الكابلات في مزارع الرياح ومحطات الطاقة الشمسية الكهروضوئية ومرافق تخزين الطاقة مع شبكات كابلات مدفونة واسعة.

البنية التحتية للنقل:تشخيص الكابلات تحت الأرض للسكك الحديدية والمطارات والموانئ والأنفاق الكهربائية حيث التعافي السريع للخطأ أمر بالغ الأهمية لاستمرارية التشغيل.

شركات الكهرباء ومقاولات الخدمات:الصيانة الوقائية الروتينية، واستجابة الطوارئ للفشل، واختبار التشغيل بعد التثبيت لشبكات كابلات الطاقة LV/MV.

التعبئة والتسليم

البند	تفاصيل
التعبئة	غلاف خشبي معزز مع غطاء داخلي من الرغوة
وقت الشحن	8 10 أيام عمل
قدرة التوريد	1،000 مجموعة في السنة
الحد الأدنى لكمية الطلب	وحدة واحدة
شروط الدفع	T/T

الأسئلة الشائعة

س1: ما هي أنواع الكابلات ومستويات الجهد التي يمكن أن يكتشف نظام XHHV535-4TS الأخطاء فيها؟

تم تصميم النظام للكابلات الكهربائية المتوسطة والمنخفضة الجهد تصل إلى 35 كيلو فولت. يتعامل مع جميع أنواع العزل الشائعة بما في ذلك XLPE و PILC و EPR. أساليب الاختبار الأربعة (نبض LV ، تيار النبض ،الجهد الاندفاعي، ARC نبضات متعددة) تغطي الطيف الكامل من أنواع أخطاء الكابلات: مقاومة منخفضة، دائرة قصيرة، دائرة مفتوحة، تسرب عالية المقاومة، وأخطاء التوهج.مولد الطاقة العاجية 3 عجلات (8/16/32 كيلو فولت) يسمح للمشغلين لتطابق طاقة النبض بدقة إلى الجهد التصنيفي للكابل.

س2: كيف يحقق تحديد المواقع الصوتي المغناطيسي دقة أقل من 0.2 متر؟

جهاز تحديد الدقة (إكس إتش دي دي 503 سي) يستخدم مبدأ التزامن المغناطيسي الصوتيالموجات الصوتية (الصوت / الاهتزاز) والموجات الكهرومغناطيسية تنتشر إلى الخارج بسرعة مختلفة من خلال الأرضجهاز الاستشعار ذو التصنيف IP65 يلتقط الإشارتين في وقت واحد. وحدة المضيف تحسب الفرق الزمني في الوقت الحقيقي ويعرض 4 قراءات متزامنة.عندما يقترب المشغل مباشرة فوق الخطأ، يقلل الفرق الزمني تدريجيا إلى الصفر، مما يشير إلى الموقع الدقيق في غضون 0.2 م حتى في البيئات الحضرية الصاخبة، وذلك بفضل زيادة 120 ديسيبل وتقليل ضوضاء الخلفية BNR.

س3: هل هذا النظام مناسب لفني ميدان واحد؟

نعم، كل مكون مصمم لنشر عامل واحد: جهاز تحديد موقع TDR يحتوي على واجهة شاشة تعمل باللمس بقيمة 10.1 بوصة مع تحليل أوتوماتيكي لشكل الموجةجهاز اختبار مسار XHGX507C يوفر الرسم البياني الشريطي، الأسهم، والإشارات الصوتية لتتبع الكابلات الفردية، ووزن مؤشر الحبل 6.5 كجم فقط مع > 8 ساعات من وقت تشغيل البطارية.يتم التوصية بفريق من شخصين حسب بروتوكولات الخدمة القياسية، ولكن كل أداة فردية قادرة بالكامل على تشغيل عامل واحد.

س4: ما هو التدريب والدعم بعد البيع الذي توفره XZH TEST؟

تقدم XZH TEST أدلة مستخدم شاملة باللغة الإنجليزية مع كل نظام. يمكن ترتيب التشغيل في الموقع وتدريب المشغل عند الطلب. نحن نقدم الدعم الفني عن بعد عبر البريد الإلكتروني ،مكالمة فيديو، والهاتف فريق الهندسة لدينا يساعد مع التوجيهات المحددة التطبيق، تفسير شكل الموجة، وإصلاح الأخطاء الميدانية. ضمان المصنع القياسي يغطي عيوب التصنيع،مع عقد الضمان الممتد والخدمات المتاحة لعمليات الأسطول طويلة الأجل.

س5: ما هي شروط التسليم، والتعبئة والتغليف، وقدرة التوريد؟

وقت الشحن القياسي هو 8-10 أيام عمل. يتم تعبئة كل نظام في حقائب خشبية معززة من الدرجة التصديرية مع غطاء رغوة داخلي للشحن الدولي الآمن.الحد الأدنى للكمية هو وحدة واحدة، مع شروط الدفع عبر الطرق. القدرة السنوية على التوريد هي 1،000 مجموعة ، مما يضمن توفرها للشراء التجريبي الفردي وشراء أسطول المرافق على نطاق واسع على حد سواء.
