| Place of Origin: | Xi'an, Shaanxi, China |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| Model Number: | XHHD523L |
مصممة لـ:فرق تشغيل كابلات HV ، إدارات صيانة كابلات المرافق ، مقاولين هندسة الكابلات ، موظفي اختبار المحطات الفرعية
القيمة الأساسية:اكتشاف وتحديد موقع وتحقق من أخطاء عزل الغطاء الخارجي على كابلات الطاقة ذات النواة الواحدة والثلاثة من 10kV إلى 500kV using using step voltage pinpointing and DC resist testing in one portable instrument.
على كابلات الطاقة عالية الجهد XLPE المسموح بها بـ 110kV وما فوق ، فإن الغطاء الخارجي هو الخط الأول للدفاع.المصنوعة من مواد HDPE واختبرت في المصنع عند 25kV DC / 5min مع تيارات تسرب منخفضة تصل إلى عشرات الميكرو أمبيرولكن بمجرد وضع الكابل في الأرض، الواقع يحدد في الضرر الظهر التعبئة أثناء التثبيت،دخول المياه إلى صناديق التربة، والإجهاد الميكانيكي في مفاصل التشعب الثلاثي يضعف تدريجيا سلامة الغطاء.
عندما تفشل الغطاء ، تصبح الشاشة المعدنية معرضة للرطوبة الأرضية ، مما يبدأ التآكل وفي نهاية المطاف انهيار الشاشة.لا يمكن للطرق التقليدية لتحديد العيوب (المصممة للفشل من موصل إلى موصل أو من موصل إلى الأرض) الكشف بشكل موثوق عن هذه العيوب من الغلاف إلى الأرضتم تصميم جهاز XHHD523L خصيصاً لملء هذه الفجوة، حيث يقوم بتوصيل نبضات عالية الجهد إلى طبقة الغطاء وتحديد موقع نقطة التسرب بدقة باستخدام طريقة الجهد الخطوة.
| ملف المستخدم | سيناريو التطبيق |
|---|---|
| مهندسو تشغيل كابلات HV | التحقق من سلامة الغطاء بعد التثبيت قبل تشغيل دوائر الكابلات الجديدة 110kV-500kV. يتطلب GB50150-2006 اختبار مقاومة التيار المستمر للغطاء الخارجي قبل قبول التسليم. |
| فرق صيانة الكابلات | الاختبار السنوي الوقائي لفواصل الكابلات قيد الاستخدام. الكشف المبكر عن العيوب الناشئة قبل أن تتصاعد إلى انهيار الشاشة والانقطاع القسري. |
| أخصائيي تحقيقات الأخطاء | تحديد أماكن وجود أخطاء الأرض في الكابلات المدفونة حيث قد يكون العيب عمره عدة سنوات، مدفون بعمق،أو محاطة بظروف التربة المعقدة الحالات التي تكون فيها الحفرة التجريبية مكلفة للغاية. |
| المقاولون في مجال البناء والتركيب | التحقق من حالة الغطاء مباشرة بعد وضع الكابل وقبل التعبئة الخلفية ، عندما يكون أي تلف في التثبيت لا يزال متاحا لإصلاحه. |
لماذا هذا مهم في الميدان:يقوم مهندس تشغيل بإنهاء اختبار مقاومة الغلاف 10kV / 1min على دائرة 110kV جديدة وارتفاعات التيار التسرب. بدلاً من حزم الأمتعة والعودة إلى المكتب لتخطيط الحفر,يضغطون على زر واحد للانتقال إلى وضع تحديد الموقع، ونشر الإطار A، وتحديد العيب بينما لا يزال في الموقع.
| المعلم | المواصفات |
|---|---|
| طاقة المدخل | التيار المتردد 220 فولت ± 10٪، 50 هرتز ± 2 هرتز |
| الجهد الخارجي | 0 ≈ 10 كيلو فولت DC (موجة مربعة ، قابلة للتعديل) |
| تيار الخروج | 0 ≈ 200 مآ |
| قدرة الإنتاج | 2 كيلو إف إيه |
| نطاق التردد | 0.2 هرتز 5 هرتز (يمكن ضبطها باستمرار في وضع تحديد الموقع) |
| نطاق الكابلات المعمول به | كابلات كهرباء HV/EHV من 10kV ̇ 500kV ذات قلب واحد وثلاثة cores |
| الامتثال لمعيار الاختبار | GB50150-2006 (تسليم الغلاف الخارجي للكابلات والاختبار الوقائي) ، اختبار أنظمة الترابط المتقاطع |
| الحماية | إغلاق بدء الموقف الصفر ، التفريغ التلقائي عند التوقف (HV ينخفض إلى الصفر عند قطع الإخراج) ، مفتاح حماية من التيار الزائد ، حماية من التوتر الزائد ، حماية من زيادة درجة الحرارة |
| العرض | عدادات التناظرية المزدوجة عداد الفولت الكيلو فولت + عداد أمبير ميكروات ، مراقبة بديهية في الوقت الحقيقي |
| أنماط العمل | تحديد العيوب (جهد الخطوة) / مقاومة التيار المباشر (تحويل مفتاح واحد مع مؤشرات وضع LED) |
| أبعاد الحزمة | 64 × 42 × 70 سم |
| الوزن الإجمالي | 48 كجم |
| العلامة التجارية / المصدر | XZH TEST / شيان، شانشي، الصين |
| الشهادة | المواصفات |
يحتوي جهاز XHHD523L على وحدة استقبال مخصصة مصممة لاستخدام طريقتين للكشف:
طريقة الجهد الخطوة (إطار A)يتم نشر الدرج الفرعي A-frame على طول طريق الكابلات على فترات منتظمة.يقيس جهاز الاستقبال تراجع الجهد بين المسبارين الأرضيين التغير في نطاق الإشارة والقطبية مع مرور المشغل فوق نقطة الخطأ، تحديد عيب الغطاء إلى داخل نصف قطر تحت متر في السطح.
طريقة مشبك المستقبللتتبع طريق الكابلات وتحديد موقع خطأ الغطاء في المناطق التي لا يكون فيها إدخال مسبار الأرض عمليًا (الأسطح المرصوفة ، التضاريس الصخرية) ، يتم ربط مشبك المستقبل بشكل استقرائي بالكابل ،اكتشاف اختلافات قوة الإشارة التي تشير إلى منطقة الخطأ.
| تحكم جهاز الاستقبال | الوظيفة |
|---|---|
| مائكرو أمبير متر | يشير إلى ضخامة الإشارة والقطبية - اتجاه انحناء الإبرة يؤكد الاقتراب أو تجاوز نقطة الخطأ |
| مدخل الإشارة | منفذ اتصال للإطار A أو مشبك المستقبل |
| تعديل صفر | يقوم بتعديل خط الإشارة في الوضع الأول (الوضع المضخم للإشارات الضعيفة) |
| زر التعديل | يتحكم في نطاق إشارة الدخول زيادة الحساسية للكابلات المدفونة بعمق، وتقليل للتركيبات الضحلة |
| تبديل الوضع | الوضع الأول:الوضع المضخم لبيئات الإشارة الضعيفة (إطار A + مشبك).الوضع الثاني:الوضع المباشر لبيئات الإشارة القوية (إطار A فقط ، لا يوجد مكبر داخلي).0:أطفئ الطاقة |
| مكون | الوصف |
|---|---|

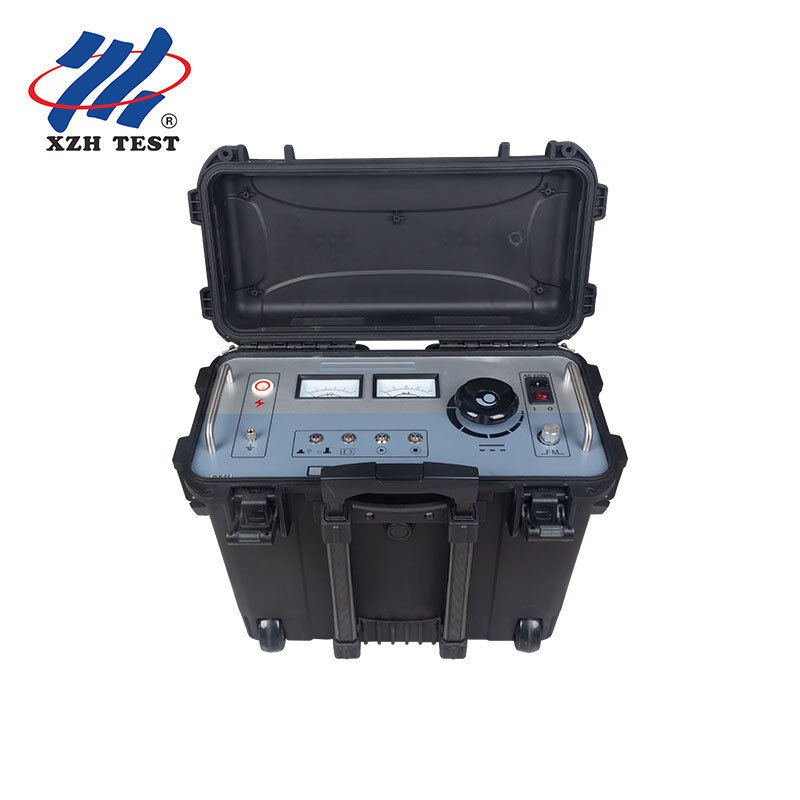

| الوحدة الرئيسية (محدد خطأ الغطاء) | أداة المضيف مع مولد موجات مربع 0-10kV ، مختار وضع مزدوج ، عدادات مزدوجة وأنظمة السلامة |
| كابل اتصال عالية الجهد | يربط محطة الخروج HV من الوحدة الرئيسية مع غطاء الكابل تحت الاختبار |
| وحدة الاستقبال | جهاز استقبال محمول مع مقياس ميكرو أمبير، ضبط الحساسية، وتشغيل وضعين (I/II) |
| الرف الفرعي للفريم A | لتحديد الخطأ باستخدام طريقة الجهد الدوري مسباران أرضيان مع مسافة معايرة |
| مشبك المستقبل | مشبك استحواذي لتتبع الكابلات وتحديد موقع منطقة الخطأ مسبقًا على الأسطح المعبأة |
| سلك الطاقة | كابل طاقة أجهزة AC 220V |
| سلك الأرض | اتصال الأرضية للسلامة |
| فيوز الاحتياطي | 8A فيوز احتياطي للدائرة المدخلة للتيار المتردد |
