| Place of Origin: | Shaanxi |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO、CE |
| Model Number: | XHGX507C |
وصف المنتج:

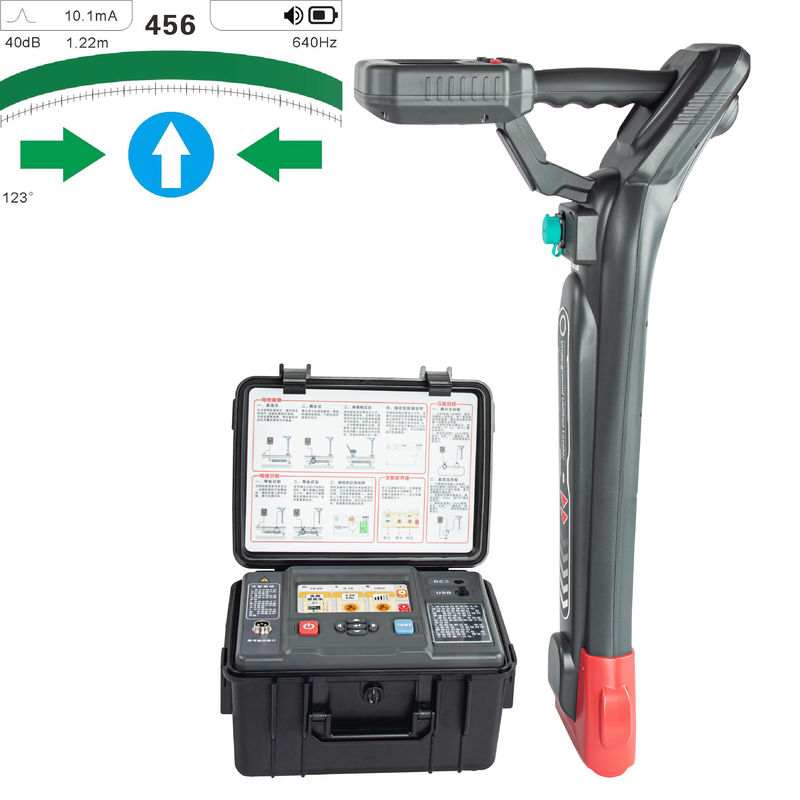

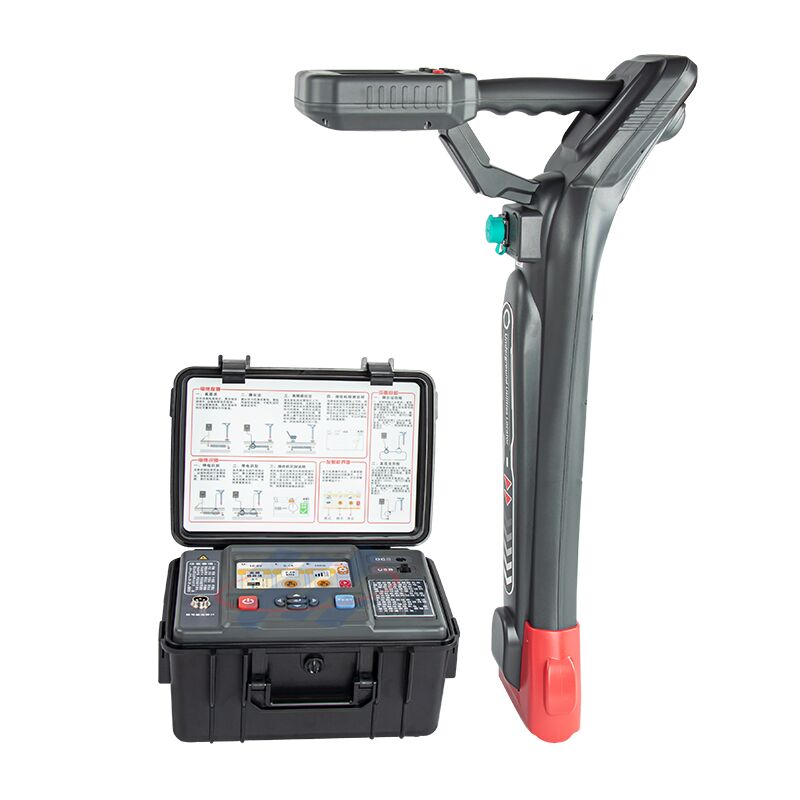

جهاز كشف مسار الكابلات الذكي،المعروف أيضًا باسم جهاز اختبار الأنابيب أو جهاز اختبار المسار، هو أداة للكشف عن المسار ذات أداء شامل قوي. يتميز بوظائف متعددة مثلالكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاجهاز استقبال
،مشبك تيار مرن للاستقبال، وخط اختبار توصيل، وإطار A (اختياري).الكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاجهاز كشف مسار الكابلات الذكي للكشف عن المسار، وجرد الأنابيب، وقياس العمق للأنابيب المعدنية والكابلات تحت الأرض في بيئة خالية من الخنادق. يستخدم الجهاز مجموعة متنوعة من تقنيات الترشيح، ولديه قدرات مقاومة للتداخل، ويمكنه تحديد الموقع وقياس العمق بدقة، وهو مناسب للكشف والدوريات عن مختلف الأنابيب المعدنية تحت الأرض، وإدارة وصيانة الأنابيب، والتخطيط البلدي والبناء، وإمدادات الطاقة والإدارات الأخرى. إنه أحد الأجهزة الضرورية لوحدات صيانة الأنابيب. يتم تحقيق هذه الوظيفة من خلال تعاون جهاز إرسال الإشارة، وجهاز استقبال، ومشبك إرسال الإشارة، وخط اختبار توصيل.البيانات الفنية:جهاز الإرسال:
الوظيفةأوضاع إرسال إشارة متعددة التردداتمصدر الطاقة
بطارية ليثيوم قابلة لإعادة الشحن بسعة كبيرة 10.8 فولت
طريقة الإخراج
| نطاق الكشف عن الأنابيب | تردد الإخراج |
| طريقة الاقتران: بشكل عام، يمكن أن يصل طول الكابل إلى 0 ~ 10 كيلومترات، ويعتمد ذلك بشكل أساسي على مقاومة الأرض، ومقاومة الكابل، وعمق دفن الكابل. | 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتزالعمق والتيار |
| تحديد تلقائي، تحديد تلقائي وفقًا للملحقات المختلفة | طاقة الإخراج |
15 واط كحد أقصى، 9 مستويات قابلة للتعديل |
المعاوقة وظيفة مطابقة المعاوقة والحماية التلقائية بالكامل في الوقت الفعلي |
| جهد الإخراج المباشر | 150 فولت ذروة إلى ذروة كحد أقصى |
| حماية الدائرة | مع حماية من الحمل الزائد وقصر الدائرةشاشة بلورية سائلة شاشة ملونة LCD مقاس 5 بوصات |
| لمس | نعم، لمس سعوي |
| حجم الجهاز | حوالي 320 مم (الطول) × 275 مم (العرض) × 145 مم (الارتفاع)جهاز الاستقبال: |
| الوظيفة | الكشف عن الأنابيب (تتبع موقع الكابل، عرض الاتجاه، قياس العمق، قياس التيار)، تحديد الكابلات، تحديد أعطال إطار A (وظيفة اختيارية) |
| بطارية ليثيوم قابلة لإعادة الشحن بسعة كبيرة 8.4 فولتطريقة الإدخالتردد الاستقبال | |
| نطاق تردد الكشف السلبي RF: الترددات المركزية هي 32.7 كيلو هرتز، 65.6 كيلو هرتز، 81.9 كيلو هرتز، 197 كيلو هرتز | وضع الكشف عن الأنابيبطريقة الذروة العريضة، طريقة الذروة الضيقة، طريقة الواديعرض الكشف عن الأنابيب |
وضع تحديد الموقع الكلاسيكي، وضع تتبع الأسلاك، وضع قياس تشوه الإشارة
نطاق الكشف عن الأنابيب |
طريقة التوصيل المباشر: بشكل عام، يمكن أن يصل طول الكابل إلى 0 ~ 20 كيلومترًا، ويعتمد ذلك بشكل أساسي على مقاومة الأرض، ومقاومة الكابل، وعمق دفن الكابل. |
| طريقة الاقتران: بشكل عام، يمكن أن يصل طول الكابل إلى 0 ~ 10 كيلومترات، ويعتمد ذلك بشكل أساسي على مقاومة الأرض، ومقاومة الكابل، وعمق دفن الكابل. | الكابلات المدفونة على عمق أقل من 2 مترالعمق والتيار |
| عرض في الوقت الفعلي لعمق الكابل وقيمة التيار | عمق قياس الأنابيب0-20 متردقة العمقدقة تحديد الموقع المستوي: موضع المحور المركزي للكابل أو الأنبوب المستهدف: ± 5٪ (عمق الدفن 0-3 متر) -10٪ (عمق الدفن 3 متر - 20 متر) |
نصائح صحة أو خطأ |
القضاء على التداخل من الكابلات المجاورة. عند قياس الكابلات المجاورة، يمكن تمييز قياس الكابلات المجاورة بناءً على اختلاف قوة الإشارة ومراحل التيار المقاسة التي تغذيها الكابلات المجاورة. أثناء عملية تتبع الكابل، راقب جدول الطور.الكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاتعليمات صوتيةالكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاعرض مقاومة التداخلالكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاقدرة مقاومة التداخلالكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًامسافة التداخلالكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاالحد الأدنى للمسافة التي لا يتأثر فيها جهاز الاستقبال بجهاز الإرسال غالبًا ما يتطلب تحديدًا تجريبيًا:الكشف عن الأنابيب: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 5 أمتار، طريقة الحث يمكن تأكيد عدم وجود تداخل بعد 20 مترًاتحديد الكابلات: طريقة الاقتران يمكن تأكيد عدم وجود تداخل بعد 2-5 متر تحديد الكابلاتتحديد مترطريقة: مشبك مرن تحديد ذكي؛ عدد الكابلات التي يمكن معايرتها: 1 إلى 20؛ قيمة المعايرة: النسبة المئوية للتيار للإشارة المستقبلة والإشارة المرسلة هي بين 75٪ و 135٪ من قيمة المعايرة، وهي أحد شروط النجاح في التحديد؛ الاتجاهية: يجب أن يكون مشبك الإرسال، ومشبك الاستقبال، وإشارة التحميل في نفس الاتجاه، وهي أحد شروط النجاح في التحديد.نطاق كشف تحديد الكابلات |
| طريقة التوصيل المباشر: يمكن تحديد الإشارات ذات مقاومة الحلقة من 0 أوم ~ 8 كيلو أوم (عادة ما يمكن أن يصل طول الكابل إلى 0 ~ 20 كيلومترًا، ويعتمد ذلك بشكل أساسي على مقاومة الأرض ومقاومة الكابل) | طريقة الاقتران: يمكن تحديد الإشارات ذات مقاومة الحلقة من 0 أوم إلى 1 كيلو أوم؛ (عادة ما يمكن أن يصل طول الكابل إلى 0 ~ 6 سم (يعتمد بشكل أساسي على مقاومة التأريض ومقاومة الكابل) |
| شاشة بلورية سائلة | شاشة ملونة LCD مقاس 4.3 بوصة (شاشة عالية السطوع)، مرئية في ضوء الشمس |
لمس |
نعم، لمس سعوي-10 درجة مئوية ~ 40 درجة مئوية؛ أقل من 80٪ رطوبة نسبيةدرجة حرارة ورطوبة التخزين 200 مم (يمكن تخصيص قطر أكبر حسب الحاجة)درجة حرارة ورطوبة العمل-10 درجة مئوية ~ 40 درجة مئوية؛ أقل من 80٪ رطوبة نسبيةدرجة حرارة ورطوبة التخزين -10 درجة مئوية ~ 50 درجة مئوية؛ ≤ 95٪ رطوبة نسبية، لا تكثف مقاومة الضغط2000 فولت تيار متردد/فعال (قبل الطرفين الأمامي والخلفي للغلاف) |
| مناسب للوائح السلامة | IEC61010-1 CAT III 600V، IEC61010-031، IEC61326، درجة التلوث 2 |
| |
|
| |
|
