| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | XHSB505B |

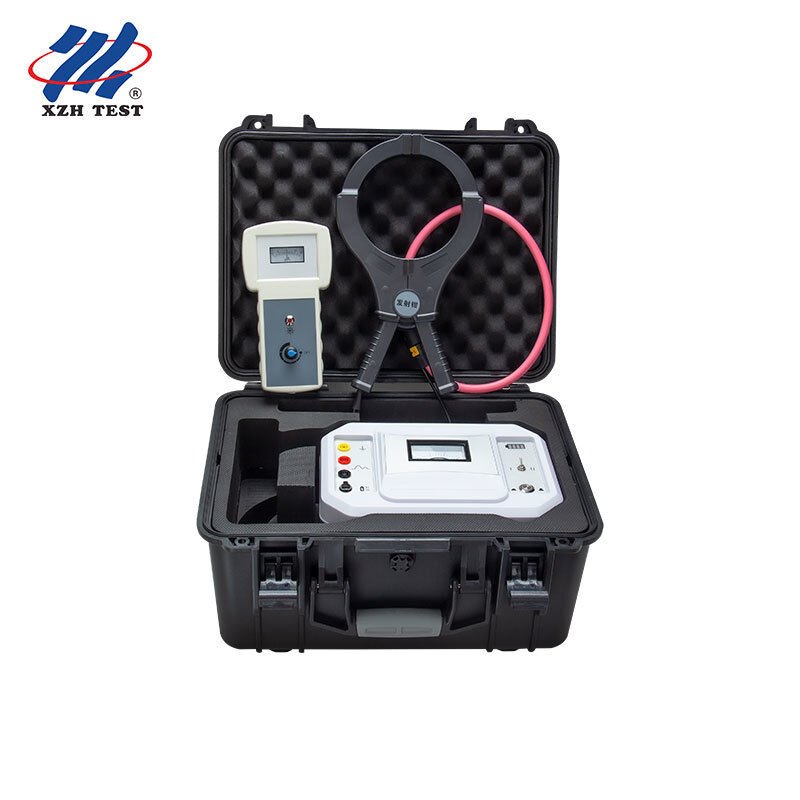

تم تصميم معرف الكابل خصيصًا لمهندسي كابلات الطاقة والعاملين في صناعة الطاقة الكهربائية لحل مشكلات تحديد الكابلات. مبدأ عمله هو أن جهاز الإرسال يقوم بإخراج إشارات نبضية منتظمة مطبقة على الكابل المراد تحديده، مما يولد إشارات مستحثة متوافقة مع الإشارة المرسلة على طول الكابل. يقوم مشبك الاستقبال وجهاز الاستقبال بتحويل الإشارة واكتشافها وتحديدها، ومن خلال مراقبة السعة ورقم النبض والقطبية المعروضة على جهاز الاستقبال، يمكن التعرف على الكابل المستهدف من بين كابلات متعددة في الخندق. يحتوي هذا المنتج على وظائف تعريف الكابلات الحية ووظائف تعريف الكابلات غير النشطة، مما يلبي الاحتياجات المتعددة لتحديد الكابلات في مواقع بناء الطاقة. وهو يتألف من جهاز إرسال ومشبك إرسال وجهاز استقبال ومشبك استقبال مرن.
تعريف الكابل المباشر وإلغاء تنشيط الكابل في أداة واحدة، مما يلبي متطلبات الموقع المتعددة.
يقوم جهاز الإرسال بإخراج إشارات نبض 800 هرتز مع المستوى الأول (145 فولت) والمستوى الثاني (240 فولت) القابل للتحديد، وتيار الإخراج 0 ~ 10 أمبير.
بطارية ليثيوم مدمجة قابلة لإعادة الشحن ذات سعة كبيرة (12.6 فولت 5200 مللي أمبير في الساعة) مع أكثر من 4 ساعات من العمل المستمر، وحماية من قصر الدائرة، وحماية من الحرارة الزائدة، ومؤشر لمستوى البطارية.
تصميم غلاف ABS محمول؛ يتأرجح مؤشر مقياس التيار الكهربائي بانتظام ويومض ضوء الطاقة ديناميكيًا عند إرسال الإشارات.
إرسال المشبك مع إشارات الأزواج ذات الفتح الفكي φ105mm إلى الكابل المستهدف مع إشارة الاتجاه؛ مشبك استقبال مرن (ملف Rogowski) بقطر داخلي يبلغ حوالي 200 مم يناسب الكابلات السميكة أو الموصلات غير المنتظمة.
جهاز استقبال مزود بشاشة LCD ملونة مقاس 3.2 بوصة، ومعالج دقيق عالي السرعة وخوارزمية دقيقة، يعرض سعة الإشارة ورقم النبض والقطبية ونتائج الكشف في الوقت الفعلي.
وظيفة معايرة الإشارة: عندما يتطابق كل من السعة ورقم النبض والقطبية، يعرض شريط الحالة "كابل الهدف"؛ وإلا "كابل غير مستهدف".
1 ~ 8 مستوى تعديل الكسب، قياس عدم الاتصال، آمن وسريع.
| المعلمة | مواصفة |
|---|---|
| وظيفة | تنبعث منها إشارة نبضية خاصة، ومؤشر حالة الإخراج، ومؤشر البطارية، وحماية من الحرارة الزائدة، وحماية ماس كهربائى |
| مزود الطاقة | بطارية ليثيوم قابلة لإعادة الشحن ذات سعة كبيرة 12.6 فولت 5200 مللي أمبير في الساعة، أكثر من 4 ساعات عمل متواصل |
| وضع الإخراج | اتصال مباشر لتحديد الهوية؛ نقل اقتران المشبك لتحديد الهوية الحية |
| تردد الانبعاثات | إشارة نبض 800 هرتز |
| فترة النبض | 2.75 ثانية لكل مجموعة |
| الجهد الناتج | المستوى الأول: 145 فولت؛ المستوى الثاني: 240 فولت (±10%) |
| تيار الإخراج | 0 ~ 10 أمبير (متوسط لحظي، ±10%) |
| يؤدي الاختبار | سلاسل مشبك التمساح باللونين الأحمر والأسود، بطول 1.5 متر لكل منهما |
| نقل حجم المشبك | 320 × 180 × 35 مم، الفك φ105 مم، كابل 3 م |
| حجم الارسال | 268 × 193 × 100 ملم |
| درجة حرارة العمل | -20 درجة مئوية ~ 55 درجة مئوية |
| حالة التخزين | -20 درجة مئوية ~ 40 درجة مئوية، ≥95% رطوبة نسبية، بدون تكثيف |
| شاحن | شاحن تيار مستمر 12.6 فولت 1 أمبير |
| المعلمة | مواصفة |
|---|---|
| وظيفة | تحديد الكابل المباشر، وتحديد الكابل غير النشط |
| مزود الطاقة | بطارية ليثيوم 7.4 فولت 2200 مللي أمبير، قابلة لإعادة الشحن، 5 ساعات عمل متواصلة |
| عرض | شاشة LCD ملونة بحجم 3.2 بوصة |
| معايرة الإشارة | معايرة الإشارة المرسلة. تم قفل الكسب بعد المعايرة، وأعد المعايرة للكابلات المختلفة |
| التعرف على الاتجاه | يجب أن يكون مشبك الإرسال ومشبك الاستقبال والإشارة المحملة في نفس الاتجاه |
| نتيجة تحديد الهوية | يظهر كل من السعة ورقم النبض والقطبية "√" ويعرض شريط الحالة "Target Cable" |
| نطاق الكشف | إلغاء تنشيطه: 0 Ω ~ 2.5kΩ؛ لايف: 0 أوم ~ 20 أوم |
| تعديل الكسب | 1 ~ 8 مستويات قابلة للتعديل |
| مشبك استقبال مرن | ملف روجوفسكي، رصاص حوالي 2 متر، القطر الداخلي حوالي 200 ملم |
| حجم جهاز الاستقبال | 240 × 100 × 36 ملم |
| درجة حرارة العمل | -20 درجة مئوية ~ 55 درجة مئوية، أقل من 80% رطوبة نسبية |
| شاحن | شاحن 8.4 فولت 1 أمبير |
