| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHHD530M |
الـ XHHD530M هي أداة كشف عن أخطاء الكابلات المدفونة ذات الجودة المهنية مصممة لمرافق الكهرباء و إدارات الإذاعة و الاتصالاتو فرق صيانة الكهرباء الريفيةتم بناؤها خصيصاً لتحديد موقع الكابلات تحت الأرض بما في ذلك خطوط الكابلات المدرعة المدفونة مباشرة وتحديد أخطائها بدقة مع الحد الأدنى من الحفر.
يكتشف الجهاز اتجاه الكابلات، والموقف الدقيق تحت الأرض، وعمق القبور التقريبي، وأنواع مختلفة من الأخطاء بما في ذلك أخطاء تسرب الأرض وأخطاء القلب المكسورة.يعمل بشكل موثوق به في ظروف مختلفة من التضاريس، الطرق من الاسمنت، الطوب والحجارة، الطرق المسطحة، وحتى الكابلات المدمجة داخل جدران المباني.يمكن أيضا اختبار الأسلاك والكابلات الوقائية من الماء فوق الأرض باستخدام طرق الكشف المناسبة.

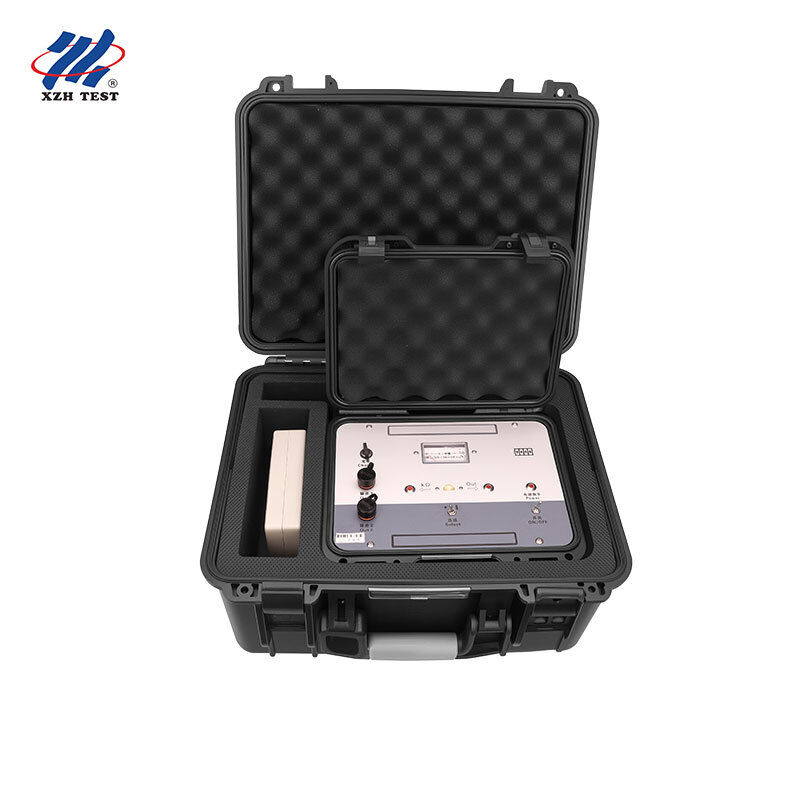

يتكون النظام من جهاز إرسال إشارة، جهاز استقبال إشارة، مسبار، قضبان إدخال، ومكونات اتصال. كل من جهاز الإرسال والإستقبال مضغوطة، ومُحسّنة من الناحية الهيكلية.ومحكمة جمالياًالجهاز يتفوق بحساسية عالية، والقدرة الفائقة على مكافحة التداخل عن طريق مؤشر متر الصوت المزامنة، عملية مريحة لمشغل واحد، وسريعة،تحديد موقع نقطة الخطأ بدقة.
| الكشف عن الوضعين يجمع بين طريقة الاستقبال (التقاط المجال المغناطيسي المكاني) وطريقة الإدراج (قياس الفرق بين إمكانات الأرض) في أداة واحدة،تغطي مجموعة كاملة من سيناريوهات خطأ الكابلات المدفونة. |
قياس KΩ المدمج وظيفة قياس مقاومة العزل المتكاملة تحل محل الحاجة إلى ملمتر منفصل أو ميغومترالدائرة القصيرة) قبل نشر الكشف. |
| مستقبل الحساسية المزدوجة التبديل بين الحساسية العالية والمنخفضة مع الإشارة المرئية المزامنة لمقياس الصوتية يضمن تفسير إشارة واضح في كل من بيئات الإشارة القوية والضعيفة. |
المخرج 2 محطة التيار العالي إنتاج نبضات الذروة المخصصة 1-5A لاكتشاف أخطاء الدائرة القصيرة المعدنية يزيد من الفعالية مع تقليل استهلاك الطاقة. |
| عالية مكافحة التداخل تبقى الإشارة المستلمة واضحة ومستقرة حتى عند العمل مباشرة تحت خطوط نقل عالية الجهد 220kV ، مما يضمن الكشف الموثوق به في بيئات ممرات الطاقة. |
أساليب التحقق المتعدد يدعم أكثر من 17 تقنية كشف وتحقق أثبتت في الميدان بما في ذلك التماثل الجانبي، التقاطع العرضي، الدائرة المتساوية، والتحقق من النوع X للقضاء على النقاط الكاذبة. |
| نطاق الكشف الموسع يمكنه الكشف بفعالية عن أخطاء تصل إلى 3 كيلومترات في طول الكابل مع خبرة ميدانية عملية تتجاوز 1-5 كيلومترات في أعماق دفن 2-3 متر. |
تصميم محمول جاهز للميدان يزن المجموعة الكاملة حوالي 5 كجم في صندوق نقل صلب يمكن استخدامه من قبل عامل واحد مع وقت إعداد ضئيل. |
| المعلم | المواصفات |
|---|---|
| شكل إشارة الخروج | فترة النبض 1.34 ± 0.15ms، عرض 0.2 ± 0.1ms، فترة متقطعة 1.8 ± 1s |
| الجهد الخارجي (المدى العالي) | > 1000Vp-p |
| الجهد الخارجي (المدى المتوسط) | > 60Vp-p |
| الجهد الخارجي (المجموعة المنخفضة) | > 30Vp-p |
| محطة الإخراج 2 | ذروة النبضات، تشغيل الدائرة القصيرة 1-5A |
| قوة النبض | > 2.5 واط (في الحمل العالي 80kΩ) |
| KΩ القياس | 0-∞ النطاق ✓ يراقب استمرارية، فصل، خلط، ومقاومة تسرب الأرض |
| إمدادات الطاقة | 8بطارية قابلة لإعادة الشحن بقوة 4 فولت |
| المعلم | المواصفات |
|---|---|
| نموذج الإشارة المستلمة | فترة النبض 1.36 ± 0.15ms، عرض 0.2 ± 0.1ms، فترة متقطعة 1.8 ± 1s |
| إعدادات الحساسية | أعلى / منخفض قابل للاختيار |
| الإشارة | عداد التناظرية (± الاتجاه) مع خروج صوتي متزامن |
| إمدادات الطاقة | 6 فولت (4 × بطارية AA) |
| المعلم | المواصفات |
|---|---|
| دقة خطأ التسرب (≤500kΩ) | < 0.2m (طريقة الإدراج، الطول ≤3km، العمق ≤2m) |
| دقة خطأ القلب المكسور | < 0.4m (طول ≤1km، عمق ≤2m، عزل جيد) |
| نطاق الكشف العملي | يمكن أن تتجاوز 1-5km على عمق دفن 2-3m في ظروف الميدان |
| مكافحة التدخل | التشغيل الموثوق تحت خطوط نقل 220kV |
| ظروف التشغيل | درجة الحرارة المحيطة -15°C إلى +55°C، الضغط الجوي 86-108kPa |
طريقة التوصيلبناءً على مبادئ المجال الكهرومغناطيسي، تخلق إشارة نبض نقلت إلى الكابل مجالاً مغناطيسياً في الفضاء المحيط به.الذي يتم تضخيمه من قبل جهاز الاستقبال في كل من الصوت السمعي والانحراف المقياس البصريمن خلال مراقبة كثافة الصوت وامتداد تحرك الإبرة، يحدد المشغل اتجاه الكابل، منطقة الخطأ التقريبية، الموقف الدقيق تحت الأرض، وعمق الدفن الأساسي.
طريقة الإدراجعندما يتم إرسال إشارة نبض إلى خط مدفون، يتم تشكيل حقل كهربائي منتظم على سطح الأرض فوق طريق الكابل ونقطة الفشل.اثنين من قضبان الإدراج قياس الفرق المحتمل بين نقطتين في هذا المجال الموزع. يُضخم المُستقبل الإشارة إلى إنحراف مقياس بصري (اتجاه إيجابي/سلبي) وخرج صوتي. من خلال مراقبة اتجاه الإبرة ووسعة التأرجح،يتم تحديد الموقع الدقيق تحت الأرض ونقطة الخطأ الدقيقة بدقة.
يدعم الجهاز أكثر من 17 تقنية للتحقق المثبتة في الميدان للقضاء على الإيجابيات الكاذبة، بما في ذلك: طريقة التماثل الجانبي، طريقة التقاطع العرضي، التحقق من الدائرة المكافئة،التحقق من النوع X، طريقة التماثل الأمامية ، طريقة تحديد المواقع في وقتين ، طريقة المسافة القصيرة ، وطريقة الرطوبة للأطراف الصلبة.
| لا، لا، لا | البند | كمية. | ملاحظات |
|---|---|---|---|
| 1 | جهاز إرسال | 1 | مصدر الإشارة مع وظيفة قياس KΩ |
| 2 | المستقبل | 1 | الحساسية المزدوجة مع إشارة القياس الصوتي |
| 3 | المسبار | 1 | لوسيلة الاستقبال المكاني للمجال المغناطيسي |
| 4 | رأس المسبار | 1 | رأس المسبار الاستبدالي |
| 5 | قضبان الإدراج (الأحمر والأسود) | 2 | لقياس الفرق المحتمل في طريقة الإدراج |
| 6 | خطوط الاتصال | 2 | كابلات الإشارة والترابط بالأرض |
| 7 | شاحن | 1 | من أجل بطارية جهاز الإرسال |
س: ما هو الفرق بين طريقة الحث وطريقة الإدراج؟
تستخدم طريقة الاستقراء مسبارًا لالتقاط المجال المغناطيسي المكاني الذي يتم إنشاؤه حول الكابل المزود بالطاقة مثالي لتتبع اتجاه الكابل بسرعة ، وتقدير عمق الدفن ،وتحديد موقع منطقة الخطأ التقريبيةتقيس طريقة الإدراج الاختلافات المحتملة لسطح الأرض من خلال قضبان إدراج، مما يتيح تحديد موقع نقطة الخطأ بدقة < 0.2m.أنها توفر تدفق عمل كامل: استحداث للفحص الخام، إدخال للتحقق الدقيق.
س: كيف تساعد وظيفة قياس KΩ المدمجة في الميدان؟
قبل نشر الكشف، تسمح وظيفة قياس KΩ للمشغل بقياس مقاومة العزل بين كل موصل والأرض،تحديد نوع الخطأ مباشرة إذا كان خطأ الأرض منخفض المقاومة (≤20kΩ)، خطأ الأرض عالية المقاومة (20-500kΩ) ، أو خطأ قلب معزول مكسور (> MΩ).هذا يزيل الحاجة إلى المليمترا منفصلة أو ميغومتر ويضمن طريقة الكشف الصحيحة وإعداد مخرج جهاز الإرسال من البداية.
س: هل يمكن لجهاز XHHD530M اكتشاف الأخطاء تحت الأسطح الخرسانية أو الأسفلتية؟
نعم، بالنسبة للأطراف الصلبة مثل الطرق الإسمنتية، والأسفلت، والطوب، والحجر، يستخدم الجهاز طريقة الرطوبةلزيادة الاتصال بالأرض، أو نقاط إدخال الري على طول الخط. تعمل طريقة الاستقراء دون اتصال بالأرض ، مما يسمح بالمسح الأول فوق أي نوع من الأسطح.
س: كيف يتعامل الجهاز مع الإشارات الكاذبة ونقاط الخطأ الوهمية؟
XHHD530M يدعم 17+ أساليب التحقق التي تم تطويرها من عقود من الخبرة الميدانية للقضاء على الإيجابيات الكاذبة الناجمة عن تقاطعات T، الزوايا،وعمق القبور غير متساويضمن التحقق المتبادل متعدد الطرق أن نقطة العيب المحددة حقيقية قبل بدء الحفر.
س: ما هو أقصى نطاق اكتشاف وعمق؟
تم تصنيف الجهاز للكشف عن الأخطاء حتى 3 كم في طول الكابل مع عمق دفن 2m عند دقة تحديد الموقع < 0.2m. في الظروف الميدانية العملية،العديد من المستخدمين يبلغون عن الكشف الفعال لأكثر من 5 كم في أعماق 2-3 متر، اعتماداً على تكوين التربة وخصائص مقاومة الأخطاء.
س: هل يمكن للـ XHHD530M العمل بالقرب من خطوط الكهرباء عالية الجهد؟
نعم، الجهاز يتمتع بقدرة عالية على مكافحة التداخل وقد ثبت في الميدان أن يوفر استقبالاً واضحاً ومستقراً للإشارة حتى عند العمل مباشرة تحت خطوط نقل 220كيلو فولت.إشارة عداد الصوت المزامنة توفر تأكيدًا مزدوجًا دون تأثير الضوضاء الكهرومغناطيسية.
س: ما هو الضمان والدعم المشمول؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم تقني مدى الحياة. معتمدة CE و ISO. كل مجموعة تتضمن جهاز الإرسال والمتلقي والمسبار وقضبان الإدراج وكابلات الاتصالشاحن، ودليل المستخدم في حالة نقل صلبة. التدريب في الموقع وخيارات الضمان الموسع متوفرة عند الطلب.
ضمان مجاني لمدة 12 شهرًا لمشاكل جودة المنتج ، وصيانة مدى الحياة والدعم الفني. معتمدة CE و ISO. يتم الإجابة عادةً على الاستفسارات التقنية في غضون 24 ساعة.التشغيل في الموقع وتدريب المشغل متاح عند الطلب.
