| مكان المنشأ: | شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHHV535-4TSB |
مصمم لشركات المرافق الكهربائية، ومقاولي اختبار الكابلات، وفرق الصيانة الميدانية

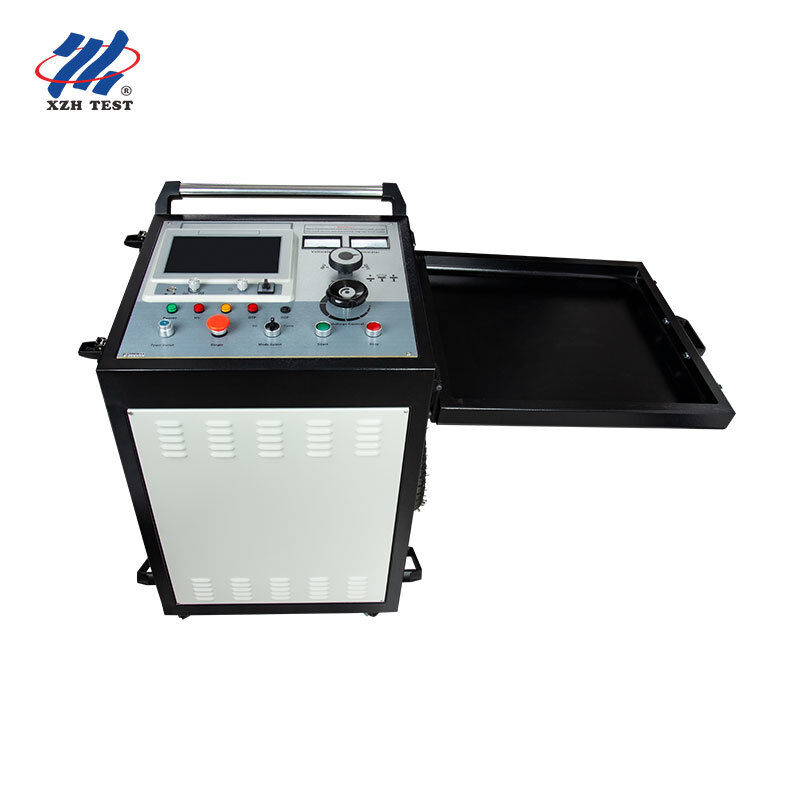

جهاز XHHV535-4TSB هونظام متكامل بالكامل لتحديد مواقع أعطال الكابلاتيجمع بين جهاز اختبار أعطال الكابلات TDR بشاشة تعمل باللمس مقاس 10.1 بوصة ومولد نبضات عالي الجهد بقوة 32 كيلو فولت / 2048 جول على منصة عربة مريحة واحدة. يدعمنبضات الجهد المنخفض، والوميض عالي الجهد، وطرق اختبار النبضات المتعددة 8 مراتهذا النظام يتعامل مع كل شيء بدءًا من الأعطال ذات المقاومة المنخفضة إلى أعطال الوميض ذات المقاومة العالية في كابلات الطاقة المصنفة بجهد 35 كيلو فولت وما دون. متوافق تمامًا معمعايير DL/T846-2016ومعايير DL/T474-2017يحل محل مجموعة كاملة من الأجهزة المنفصلة بحل واحد متنقل جاهز للاستخدام الميداني.
| جهد النبضات العالي | ثلاثة مستويات: 0 ~ 32 كيلو فولت / 0 ~ 16 كيلو فولت / 0 ~ 8 كيلو فولت |
| مكثف مدمج | ثلاثة مستويات: 4 ميكروفاراد / 32 كيلو فولت، 16 ميكروفاراد / 16 كيلو فولت، 64 ميكروفاراد / 8 كيلو فولت |
| طاقة التفريغ | 2048 جول |
| تيار جانب الجهد العالي | 0 ~ 60 مللي أمبير |
| دقة الجهد العالي | الفئة 2.5 |
| قطبية الخرج | قطبية سالبة |
| الحد الأقصى للطاقة | 2000 واط |
| وقت التأثير | دورة تلقائية ~7 ثوانٍ؛ يدوي عشوائي |
| حماية التيار الزائد | 9 أمبير (>5 ثوانٍ) جانب الجهد المنخفض |
| حماية من درجة الحرارة الزائدة | 105 درجة مئوية |
| مصدر طاقة العمل | تيار متردد 220 فولت ± 10٪ / 50 هرتز |
| تردد أخذ العينات | 1 ميجاهرتز ~ 400 ميجاهرتز |
| نطاق المسافة | ≥ 120 كم (10 نطاقات قابلة للاختيار) |
| الحد الأدنى للدقة | 0.07 متر |
| منطقة العمى للاختبار | ≤ 10 أمتار |
| نبضة الجهد المنخفض | 300 فولت ± 15٪، 8 عرض نبضة |
| خطأ القياس | ≤ ± (0.5٪ × L + 1 متر) |
| العرض | شاشة لمس TFT مقاس 10.1 بوصة، 1024 × 600، 280 نت |
| البطارية | 10.4 أمبير في الساعة ليثيوم، شحن ساعتين، تشغيل 5 ساعات+ |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +65 درجة مئوية، 90٪ رطوبة نسبية |
شبكات التوزيع الحضرية
سير عمل كامل لتحديد أعطال الكابلات الأرضية بجهد 35 كيلو فولت وما دون: تشخيص الأعطال عبر مقياس ميغا أوم مدمج → تحديد الموقع المسبق باستخدام TDR متعدد النبضات → تحديد دقيق باستخدام المزامنة الصوتية المغناطيسية. كل ذلك من نظام عربة واحد.
المصانع والمحطات الفرعية الصناعية
اختبار تحمل التيار المستمر للمحولات، والمفاتيح الكهربائية، والكابلات أثناء التشغيل، بالإضافة إلى الاستجابة السريعة للأعطال عند تعطل خطوط التغذية الحيوية للإنتاج. يسمح تصميم العربة بالانتقال السريع بين غرف المفاتيح.
أنظمة السكك الحديدية والمترو
تحديد أعطال كابلات الإشارات والطاقة الجر على طول ممرات السكك الحديدية. تتنقل الأنظمة المثبتة على العربة عبر المنصات وأنفاق الخدمة، بينما تعمل أجهزة اختبار TDR التي تعمل بالبطارية في الأماكن التي لا تتوفر فيها شبكة التيار المتردد.
مقدمو خدمات اختبار الطرف الثالث
يغطي النظام المتكامل 90٪ من مكالمات الخدمة الميدانية. نبضات الجهد المنخفض للفحوصات السريعة، والنبضات المتعددة 8 مرات للأعطال المعقدة ذات المقاومة العالية، وتخزين شامل للموجات لتقارير العملاء.
س: ما الذي يميز جهاز XHHV535-4TSB عن مولد surges عالي الجهد مستقل؟
جهاز 4TSB هو نظام كامل لتحديد مواقع أعطال الكابلات يجمع بين جهاز اختبار TDR بشاشة لمس مقاس 10.1 بوصة وتقنية النبضات المتعددة ومولد نبضات عالي الجهد بقوة 32 كيلو فولت / 2048 جول على عربة واحدة. على عكس المولدات المستقلة، فإنه يتعامل مع سير العمل بأكمله — من تشخيص الأعطال (مقياس ميغا أوم مدمج) عبر تحديد الموقع المسبق (TDR) إلى التحديد الدقيق — دون الحاجة إلى أجهزة منفصلة أو موصلات خارجية.
س: متى يجب علي استخدام طريقة النبضات المتعددة بدلاً من الوميض عالي الجهد القياسي؟
يوصى بطريقة النبضات المتعددة 8 مرات للأعطال ذات المقاومة العالية والوميض حيث ينتج الوميض عالي الجهد التقليدي موجات جيبية متذبذبة معقدة يصعب تفسيرها. تزيد النبضات المتعددة من مدة القوس عند نقطة العطل وتلتقط 8 مجموعات موجية في وقت واحد، مما يوفر صدى نظيفًا يشبه الدائرة القصيرة لقياس المسافة بشكل لا لبس فيه.
س: هل يمكن لجهاز اختبار TDR العمل بشكل مستقل عن مولد الجهد العالي؟
نعم. يحتوي جهاز اختبار أعطال الكابلات TDR على بطارية ليثيوم مدمجة بسعة 10.4 أمبير في الساعة توفر أكثر من 5 ساعات من التشغيل المستقل. يمكن استخدامه بشكل مستقل لاختبار نبضات الجهد المنخفض، وقياس طول الكابل، ومعايرة سرعة الموجة، واختبار مقاومة العزل (وظيفة مقياس ميغا أوم) دون تشغيل مولد الجهد العالي.
س: كيف أختار مستوى الجهد / المكثف المناسب لكابلي؟
اختر بناءً على تصنيف جهد الكابل ونوع العطل: 8 كيلو فولت / 64 ميكروفاراد للكابلات ذات الجهد المنخفض والأعطال ذات المقاومة المنخفضة التي تتطلب تيارًا عاليًا؛ 16 كيلو فولت / 16 ميكروفاراد للكابلات ذات الجهد المتوسط وأعطال التسرب العامة؛ 32 كيلو فولت / 4 ميكروفاراد لكابلات 35 كيلو فولت وأعطال الوميض ذات المقاومة العالية التي تحتاج إلى أقصى جهد انهيار. يتم التبديل ثلاثي المراحل عبر مقبض دوار واحد قبل التشغيل.
س: ما هي الضمان والدعم بعد البيع؟
الضمان القياسي هو 12 شهرًا من التسليم ويغطي عيوب التصنيع، مع دعم فني وخدمات صيانة مدى الحياة. تتوفر خطط ضمان ممتدة. نقدم تشخيصات عن بعد، وتوريد قطع الغيار، بالإضافة إلى تكليف اختياري في الموقع وتدريب للمشغلين. معظم الاستفسارات تتلقى ردًا في غضون 24 ساعة.
س: هل يمكنني تصدير موجات الاختبار لتقارير العملاء؟
نعم. يقوم جهاز اختبار TDR بتخزين الموجات مع تسميات باللغة الصينية على اللوحة. عبر اتصال USB وبرنامج الكمبيوتر المرفق، يمكنك تصدير ملفات الموجات، وإجراء تحليل مفصل، وإنشاء تقارير، وطباعة صور الموجات. هذا ذو قيمة خاصة لمقدمي خدمات الاختبار الذين يحتاجون إلى توثيق النتائج لعملائهم.
هل تحتاج إلى تكوين مخصص؟
تقدم XZH TEST أنظمة تحديد مواقع أعطال الكابلات المخصصة مع نطاقات جهد قابلة للتعديل، وبنوك مكثفات ممتدة، والتكامل مع محددات المواقع الصوتية المغناطيسية ومتتبعات المسار. اتصل بفريق الهندسة لدينا بمتطلباتك الميدانية للحصول على عرض أسعار مخصص.
