محدد موقع أعطال الكابلات الصوتية المغناطيسية الرقمي|XHDD503C+
نظرة عامة على المنتج
جهاز XHDD503C+ هو محدد أعطال كابلات دقيق يستخدم تقنية المزامنة الصوتية المغناطيسية لتحديد موقع الأعطال بدقة ضمن نطاق القياس التقريبي المحدد مسبقًا. يلتقط الجهاز ويحلل فرق الوقت الصوتي والمغناطيسي الناتج عن تفريغ الصدمة في موقع العطل، ويجمع بين مبادئ التقاط الاهتزازات والحث الكهرومغناطيسي لتقديم دقة تحديد المواقع. مزود بشاشة LCD تعمل باللمس عالية السطوع مقاس 1.5 بوصة (دقة 480 × 850، 350 شمعة)، يضمن XHDD503C+ رؤية واضحة حتى تحت أشعة الشمس المباشرة أثناء عمليات الميدان الخارجية.
مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والدوائر المقطوعة، وأعطال التسرب عالية المقاومة، وأعطال الوميض عبر كابلات الطاقة، والكابلات المحورية، والكابلات منخفضة الجهد من مستويات جهد مختلفة، ومقاطع عرضية، ووسائط عازلة. متوافق مع معايير DL/T 849.2-2019 و GB/T 18268.1.
الميزات الرئيسية
تحديد المواقع المتزامن الصوتي المغناطيسي مع حساب تلقائي لفرق الوقت
شاشة LCD تعمل باللمس عالية السطوع مقاس 1.5 بوصة (480 × 850، 350 شمعة) - قابلة للقراءة في ضوء الشمس
ضبط تلقائي ويدوي للكسب/الزناد لكل من القنوات الصوتية والمغناطيسية
أربعة أوضاع فلترة قابلة للاختيار: تمرير كامل، تمرير نطاق، تمرير منخفض، وتمرير عالٍ
تقليل ضوضاء الخلفية BNR وتقليل ضوضاء الكتم للبيئات الميدانية الصعبة
فلترة تراكب من الدرجة الخامسة لتعزيز وضوح الإشارة
مؤشر انحراف المسار مع تنبيه يقترب من نقطة العطل
مسبار ثابت رقمي عالي الحساسية، مقاوم للضوضاء، بالكامل
مستشعرات إشارة عزل فيزيائي متعددة الطبقات بتصنيف مقاومة للماء IP65
بطارية ليثيوم مدمجة عالية السعة مع أكثر من 8 ساعات استعداد وشاحن سريع
تصميم مدمج وخفيف الوزن - الوحدة الرئيسية 0.82 كجم، المسبار 2.2 كجم
المواصفات الفنية
| طريقة تحديد المواقع |
المزامنة الصوتية المغناطيسية |
| دقة الكشف |
تحديد المواقع: ≤ 0.1 متر؛ المسار: ≤ 0.5 متر |
| نطاق الكشف |
0.00 - 99.99 مللي ثانية |
| أوضاع الفلترة |
تمرير كامل (100 هرتز - 1600 هرتز)، تمرير نطاق (200 هرتز - 600 هرتز)، تمرير منخفض (100 هرتز - 300 هرتز)، تمرير عالٍ (160 هرتز - 1600 هرتز) |
| طريقة الفلترة |
فلتر تراكب من الدرجة الخامسة |
| كسب القناة |
8 مستويات (صوت ومغناطيسي)؛ عتبة الزناد 0-99 مستوى |
| إخراج الصوت |
16 مستوى كسب (0-112 ديسيبل)، مقاومة 350 أوم |
| الشاشة |
شاشة LCD تعمل باللمس مقاس 1.5 بوصة، 480 × 850، 350 شمعة |
| تصنيف مقاومة الماء |
IP65 (مستشعرات عزل فيزيائي متعددة الطبقات) |
| مصدر الطاقة |
بطارية 18650 بقوة 3.7 فولت 3200 مللي أمبير × 4 |
| وقت الاستعداد |
> 8 ساعات |
| درجة حرارة التشغيل |
-25 درجة مئوية إلى 65 درجة مئوية؛ رطوبة نسبية ≤ 90% |

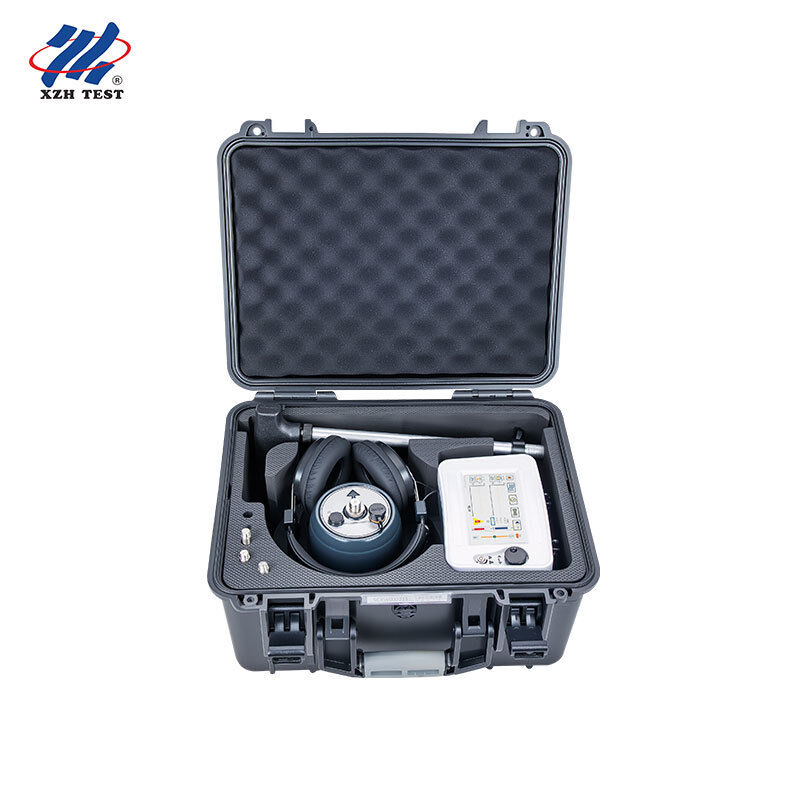

قائمة التعبئة
|
قائمة مكونات الجهاز والرسم البياني
|
|
الاسم
|
الكمية
|
الرسومات
|
الاسم
|
الكمية
|
الرسومات
|
|
جهاز تحديد أعطال الكابلات
|
س 1: كيف تعمل المزامنة الصوتية المغناطيسية على تحسين دقة تحديد موقع الأعطال؟
|
|
مسبار
(بما في ذلك قضيب التوصيل،القاعدة،الدبوس الأرضي, موصل المسبار، وموصل القرص)
|
س 1: كيف تعمل المزامنة الصوتية المغناطيسية على تحسين دقة تحديد موقع الأعطال؟
|
|
|
كابل إشارة محمي بـ 7 نوى1شاحن
|
س 1: كيف تعمل المزامنة الصوتية المغناطيسية على تحسين دقة تحديد موقع الأعطال؟
|
|
|
سماعات رأس
|
س 1: كيف تعمل المزامنة الصوتية المغناطيسية على تحسين دقة تحديد موقع الأعطال؟
|
|
|
متعدد الوظائف
|
س 1: كيف تعمل المزامنة الصوتية المغناطيسية على تحسين دقة تحديد موقع الأعطال؟
|
|
|
1
أسئلة متكررة
|
س 1: كيف تعمل المزامنة الصوتية المغناطيسية على تحسين دقة تحديد موقع الأعطال؟
|
|
تقوم الطريقة الصوتية المغناطيسية بالكشف المتزامن للإشارة الكهرومغناطيسية (التي تنتقل بسرعة الضوء تقريبًا) والإشارة الصوتية (التي تنتقل بسرعة الصوت عبر التربة). من خلال قياس فرق الوقت بين هاتين الإشارتين، يحسب الجهاز المسافة الدقيقة إلى نقطة العطل بدقة تصل إلى 0.1 متر، مما يلغي التخمين من الطرق الصوتية التقليدية.
س 2: ما هو وضع الفلترة الذي يجب أن أختاره لظروف ميدانية مختلفة؟
تتوفر أربعة أوضاع: تمرير كامل (100 هرتز - 1600 هرتز) للاستخدام العام مع الحد الأدنى من التداخل؛ تمرير نطاق (200 هرتز - 600 هرتز) لرفض الضوضاء المتوازن؛ تمرير منخفض (100 هرتز - 300 هرتز) للتربة الناعمة أو التضاريس الرملية حيث تضعف الترددات العالية بسرعة؛ تمرير عالٍ (160 هرتز - 1600 هرتز) للأسطح الصلبة مثل الأرصفة أو الخرسانة القريبة من نقطة العطل حيث تسود ضوضاء الخلفية منخفضة التردد.
س 3: ما هي أنواع أعطال الكابلات التي يمكن لجهاز XHDD503C+ اكتشافها؟
جهاز XHDD503C+ مناسب لأعطال المقاومة المنخفضة، وأعطال الدوائر القصيرة، وأعطال الدوائر المفتوحة (المقطوعة)، وأعطال التسرب عالية المقاومة، وأعطال الوميض عبر كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة من مواد مختلفة، ومقاطع عرضية، ووسائط عازلة.
س 4: هل تصنيف IP65 كافٍ للبيئات الرطبة والغبار؟
نعم. يعني تصنيف IP65 أن الجهاز محكم الغلق تمامًا ضد الغبار ومحمي ضد نفاثات الماء منخفضة الضغط من أي اتجاه. توفر مستشعرات العزل الفيزيائي متعددة الطبقات حماية إضافية لمكونات المسبار الحساسة، مما يجعل XHDD503C+ موثوقًا به في المطر، والطين، وغبار البناء، والبيئات ذات الرطوبة العالية.
س 5: ما هي مدة عمل البطارية أثناء الاستخدام الميداني المستمر؟
توفر حزمة بطارية ليثيوم 18650 المدمجة بقوة 3.7 فولت 3200 مللي أمبير (4 خلايا) أكثر من 8 ساعات من التشغيل المستمر في وضع الاستعداد. يستغرق الشحن الكامل حوالي 4 ساعات مع الشاحن السريع المرفق. يمكن استخدام الجهاز أثناء شحنه جزئيًا دون إتلاف البطارية.
س 6: هل يمكن لفني واحد تشغيل جهاز XHDD503C+؟
بالتأكيد. يبلغ الوزن الإجمالي للنظام 7.5 كجم، حيث يزن الوحدة الرئيسية 0.82 كجم فقط والمسبار 2.2 كجم. تسمح الأبعاد المدمجة وواجهة الشاشة التي تعمل باللمس البديهية لمشغل واحد بحمل وإعداد وإجراء تحديد موقع الأعطال بشكل مستقل في معظم السيناريوهات الميدانية.
س 7: ما هي المعايير التي يلتزم بها جهاز XHDD503C+؟
يلبي جهاز XHDD503C+ متطلبات تحديد المواقع الصوتية المغناطيسية لمعيار DL/T 849.2-2019 (الشروط الفنية العامة لأجهزة الاختبار الخاصة بمعدات الطاقة - محدد أعطال الكابلات) ومعيار GB/T 18268.1 (متطلبات مكافحة التداخل لمعدات الاختبار المستخدمة في المواقع الصناعية).
س 8: ما هي الملحقات المضمنة مع الجهاز؟
تشمل الملحقات القياسية الوحدة الرئيسية، والمسبار الرقمي مع قضيب التوصيل وقاعدة ثلاثية الأرجل، وكابل إشارة محمي بـ 7 نوى، وسماعات رأس مراقبة احترافية، وشاحن سريع، ومفتاح متعدد الوظائف للتجميع، وحقيبة حمل متينة. يتم تعبئة جميع العناصر في علبة حماية بأبعاد 428 مم طول × 350 مم عرض × 230 مم ارتفاع.
س 9: هل يمكن لجهاز XHDD503C+ العمل مع أي مولد نبضات عالي الجهد؟
جهاز XHDD503C+ متوافق مع مولدات النبضات عالية الجهد القياسية المستخدمة لتحديد موقع أعطال الكابلات مسبقًا. يتطلب دورة تفريغ دورية تتراوح بين 3-5 ثوانٍ لقياس فرق الوقت الصوتي المغناطيسي الأمثل. للحصول على أفضل النتائج، قم بإقرانه بأجهزة تحديد المواقع المسبقة XHHD523L أو XHHG521A من XZH TEST للحصول على سير عمل كامل لتحديد الأعطال.
س 10: ما هو الضمان والدعم بعد البيع المقدم؟
تقدم XZH TEST ضمانًا قياسيًا للمنتج يغطي عيوب التصنيع. يتم تضمين أدلة مستخدم شاملة باللغة الإنجليزية، ويتوفر دعم فني عن بُعد للإرشادات التشغيلية. يمكن ترتيب التشغيل الميداني وتدريب المشغلين للطلبات الكبيرة. يتم الاحتفاظ بقطع الغيار والملحقات في المخزون للإرسال السريع.
