| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | إكس إتش إم آر-2500 |

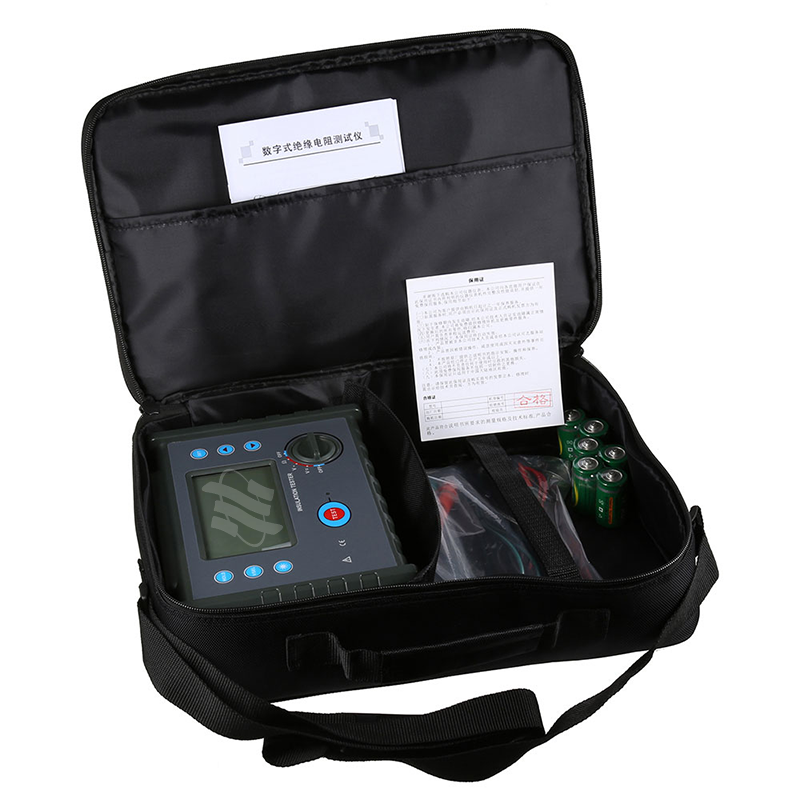

يتم استخدام جهاز اختبار مقاومة العزل - المعروف أيضًا باسم مقياس الضخامة، أو جهاز اختبار مقاومة العزل عالي الجهد، وما إلى ذلك - لقياس مقاومة العزل.
| وظيفة القياس | نطاق القياس | دقة | دقة |
|---|---|---|---|
| الجهد المستمر | تيار مستمر 0.0 فولت – 1000 فولت | ± 1.5% rdg ± 3 dgt | 0.1 فولت |
| جهد التيار المتردد | التيار المتردد 0.0 فولت – 750 فولت | ± 1.5% rdg ± 3 dgt | 0.1 فولت |
| وظائف | اختبار مقاومة العزل، اختبار الجهد، اختبار التيار المستمر، اختبار السعة |
| الشروط المرجعية | 23 درجة مئوية ±5 درجة مئوية، <75% رطوبة نسبية |
| الجهد المقنن | 100 فولت، 250 فولت، 500 فولت، 1000 فولت، 2500 فولت، 5000 فولت |
| نطاق مقاومة العزل | 0.01 مΩ – 10 تΩ | القرار: 0.01 ميجا أوم |
| الجهد المقنن | 250 فولت، 500 فولت، 1000 فولت، 2500 فولت، 5000 فولت، 10 كيلو فولت |
| نطاق مقاومة العزل | 0.01 مΩ – 35 تΩ | القرار: 0.01 ميجا أوم |
| الجهد المقنن | 500 فولت، 1000 فولت، 2500 فولت، 5000 فولت، 10 كيلو فولت، 15 كيلو فولت |
| نطاق مقاومة العزل | 0.01 مΩ – 50 تΩ | القرار: 0.01 ميجا أوم |
| قياس الجهد (الخامس) | الفولطية المقدرة × (1 ±10%) |
| نطاق الجهد العاصمة | 0 – 1000 فولت | القرار: 0.1 فولت |
| نطاق جهد التيار المتردد | 0 – 750 فولت | القرار: 0.1 فولت |
| تيار مستمر | 0.1 غ – 6 مللي أمبير | القرار: 0.1 غ |
| السعة | 10 نانو فاراد – 50 ميكروفاراد | القرار: 10 نانو فهرنهايت |
| إخراج تيار الدائرة القصيرة | ≥6 مللي أمبير عند 15 كيلو فولت |
| قياس نسبة الامتصاص (DAR) ومؤشر الاستقطاب (PI). | المدعومة |
| مزود الطاقة | بطارية ليثيوم قابلة للشحن 12.6 فولت |
| الإضاءة الخلفية | دعم الإضاءة الخلفية للشاشة ذات اللون الرمادي والأبيض والتي يمكن التحكم فيها، ومناسبة للاستخدام في البيئات ذات الإضاءة الخافتة. |
| وضع العرض | شاشة LCD كبيرة جدًا مكونة من 4 أرقام مع إضاءة خلفية للشاشة باللون الرمادي والأبيض. |
يستخدم قياس مقاومة العزل مولد جهد لتوليد جهد V، والذي يتم تطبيقه عبر المقاومة. من خلال قياس التيار I الذي يتدفق عبر المقاومة، يتم حساب قيمة المقاومة الأرضية R باستخدام الصيغة R = V/I.
احتياطات السلامة:
في جميع الظروف، يجب إيلاء اهتمام خاص للسلامة عند استخدام هذه الأداة.
تم تصميم هذا الجهاز وتصنيعه واختباره وفقًا لمواصفات السلامة IEC 61010.
في جميع الظروف، يجب إيلاء اهتمام خاص للسلامة عند استخدام هذه الأداة.
أثناء القياسات، لا تستخدم مولدات إشارة عالية التردد - مثل الهواتف المحمولة - بالقرب من الجهاز، لأن ذلك قد يؤدي إلى حدوث أخطاء في القياس.
انتبه جيدًا للنص والرموز المعروضة على الملصقات الملصقة على غلاف الجهاز.
قبل الاستخدام، تأكد من أن الجهاز وملحقاته في حالة جيدة؛ على وجه التحديد، تأكد من أن العزل الموجود على الجهاز وأسلاك الاختبار سليم، مع عدم وجود موصلات مكشوفة أو أسلاك مكسورة، قبل متابعة القياسات.
أثناء عملية القياس، تجنب تمامًا لمس الموصلات المكشوفة أو الدائرة التي يتم اختبارها حاليًا.
تأكد من إدخال قوابس التوصيل الخاصة بأسلاك الاختبار بإحكام في المنافذ المقابلة بالجهاز.
لا تقم بإجراء القياسات في البيئات القابلة للاشتعال، حيث أن الشرر المتولد أثناء التشغيل قد يؤدي إلى حدوث انفجار.
في حالة تلف غلاف الجهاز أو أسلاك الاختبار - مما يؤدي إلى كشف المكونات المعدنية الداخلية - أثناء استخدام الوحدة، توقف عن التشغيل على الفور.
لا تترك الجهاز أو تخزنه لفترات طويلة في بيئات تتميز بدرجات حرارة عالية أو رطوبة عالية أو تكثيف أو ضوء الشمس المباشر.
عند استبدال بطاريات الجهاز، تأكد من فصل أسلاك الاختبار عن الوحدة وإيقاف تشغيل الجهاز.
إذا عرض الجهاز رمز "جهد البطارية المنخفض"، قم بإعادة شحن الوحدة على الفور؛ قد يؤدي عدم القيام بذلك إلى عدم دقة القياس.
تجنب تمامًا إجراء عمليات الشحن أو نقل البيانات أثناء إجراء القياس.
