جهاز الرنين التجريبي المعتمد من CE | للتخصيص لاختبار الجهد العالي

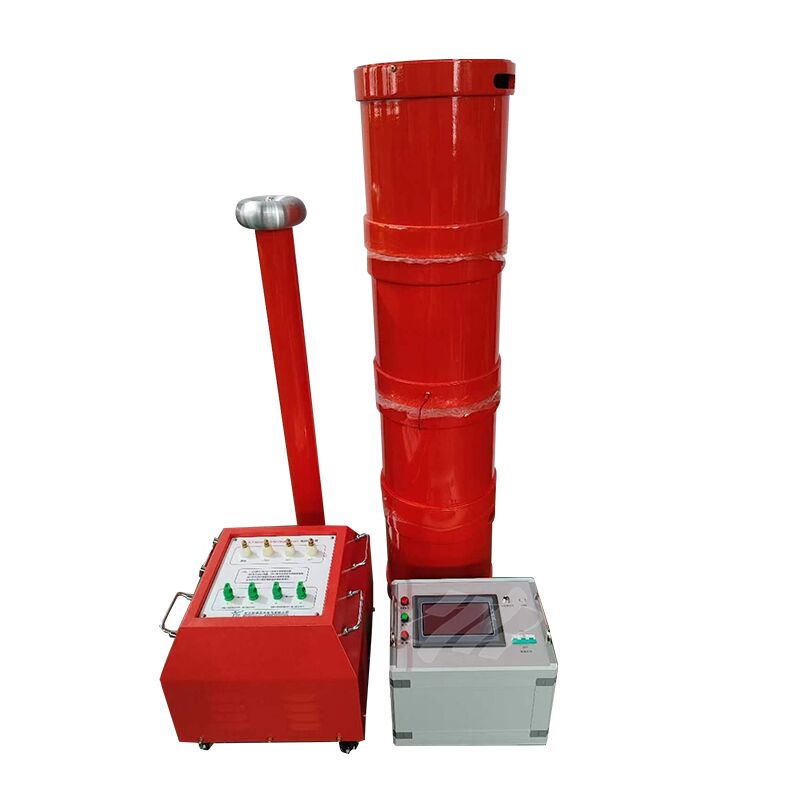

جهاز الاختبار الرنين المتغير الترددي من سلسلة XHBP هو جهاز اختبار وحداتي، وتشمل المكونات الرئيسية له مصدر الطاقة التحكم في التردد المتغير، محول الإثارة،مفاعل وواحد تقسيم الجهد السمعيلتنفيذ اختبار التوتر المتردد على المعدات المختبرة ، يجب توصيل كومة السيليكون المباشرة بمحطة الخروج لمقسيم التوتر السعة.

1. بالنسبة للمفاعلات ذات الجهد الرقمي المتطابق والقدرة الاسمية المتطابقة ، فإن الأبعاد الفيزيائية صغيرة ويتم تقليل الوزن الصافي مقارنةً بالنماذج التقليدية.
2. يتم التحكم في قيمة ارتفاع درجة الحرارة عند مستوى منخفض عندما يعمل الجهاز في حالة الحمل الاسمي.
3. تم تصنيع المفاعل بتكنولوجيا الصب الايبوكسي الجاف ، والتي تضمن قوة ميكانيكية عالية وتلبية متطلبات العزل الكهربائي عالية المستوى.
4. تم تصميم مصدر الطاقة التحكم في الترددات المتغيرة مع هامش السعة الكبيرة، وظائف الحماية الكاملة، شكل الموجة الخروج منخفضة التشوه واستقرار التشغيل عالية.
5. يتم تكوين الجهاز مع أوضاع تشغيل متعددة ، مما يسهل عملية تشغيل الاختبار للمشغلين.
6. مدخل مصدر الطاقة هو 220 فولت أو 380 فولت واحد الفاز AC ، وهو متوافق مع معظم ظروف إمدادات الطاقة في الموقع للاستيعاب السهل للطاقة.

1. الجهد الخارجي الاسمي: 500kV أو أقل (قيمة مربعة متوسطة جذور التيار المتردد)
2. تردد الإخراج: 20~300 هرتز (يمكن ضبطه)
3. شكل موجة الجهد الرنين: موجة الصينوس النقية، عامل تشويه شكل الموجة ≤1.0%
4. طاقة الاختبار الاسمية: 1000kVA وأقل
5. مدة العمل المستمر: 60 دقيقة في حالة طاقة كاملة
6. عامل الجودة (Q): 30 ≈ 90
7. أداء تنظيم التردد: الحساسية 0.1 هرتز، خطأ عدم الاستقرار < 0.05٪
8. إمدادات الطاقة العاملة: 380/220 فولت AC±15٪، 50Hz±5٪
