| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | إكس إتش بي إكس 1502 |

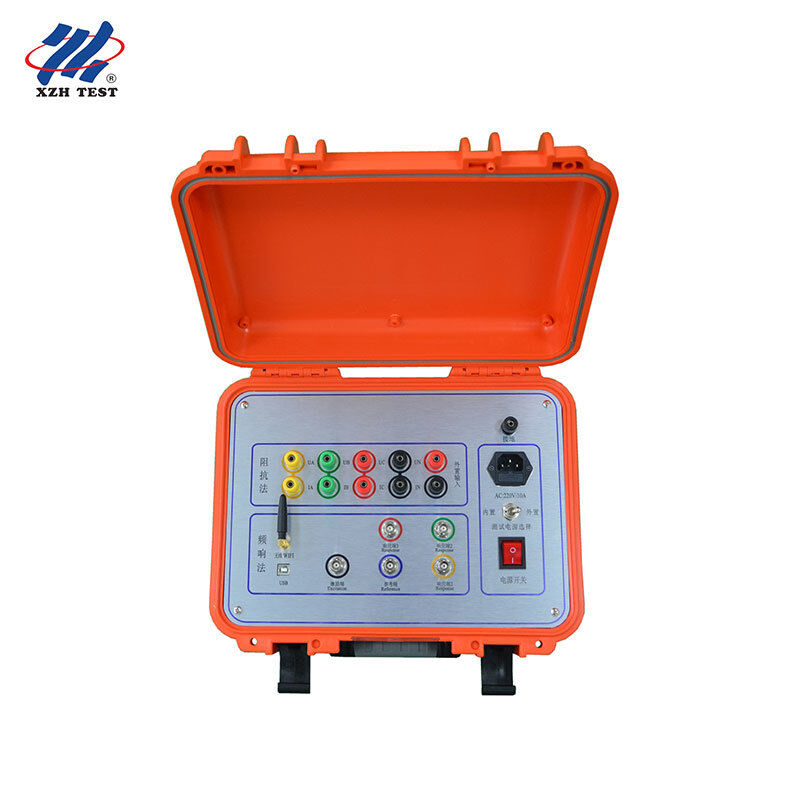

XHBX1502 جهاز اختبار مقاومة الالتواء للمحول— — جهاز اختبار تشخيصي متصل عبر USB، يستخدم طريقة تحليل الاستجابة الترددية (FRA) وطريقة المقاومة لاختبار عيوب الالتواء الداخلية لمحول الطاقة بقدرة 63 كيلو فولت - 500 كيلو فولت، مع وظائف تحليل تلقائي وإخراج تقرير Word.
يقيس XHBX1502 المعلمات المميزة لالتواء المحول ويستخدم طريقة تحليل الاستجابة الترددية (FRA) - وهي تقنية اختبار عيوب داخلية غير مدمرة - لتحديد عيوب المحول الداخلية بدقة. وهو مناسب لاختبار عيوب الهيكل الداخلي لمحول الطاقة بقدرة 63 كيلو فولت ~ 500 كيلو فولت.
بمجرد تصميم المحول وتصنيعه، تصبح دوائره وهياكله الداخلية ثابتة، وبالتالي فإن الاستجابة الترددية لكل دائرة تكون ثابتة أيضًا، مع قابلية مقارنة بين الأطوار الثلاثة. ومع ذلك، فإن الالتواءات القصيرة بين الأطوار أو داخل الأطوار أثناء الاختبار، والصدمات أثناء النقل، والقوى الكهرومغناطيسية في حالة الدوائر القصيرة والعيوب يمكن أن تسبب تغيرات في معاملات توزيع الالتواء، وبالتالي تغيير الاستجابة الترددية الأصلية (تغيير السعة والانحراف الترددي). من خلال قياس هذه التغييرات في الاستجابة - بما في ذلك السعة، ونطاق التردد، واتجاهات التغيير - يمكن للمختبرين تحديد درجة تشوه الالتواء وتحديد ما إذا كان المحول قد تعرض لتلف خطير أو يحتاج إلى إصلاح كبير.
يتكون هذا الجهاز من كمبيوتر محمول ونظام قياس عالي الدقة يعتمد على معالج دقيق. إنه مدمج وسهل التشغيل، ويتطلب فقط قراءة الدليل أو تدريب قصير ليتم استخدامه.
الميزات الرئيسيةيدعم XHBX1502 طريقتي اختبار تشوه الالتواء للمحول المحددة في معايير الطاقة الصينية:
| الطريقة | المبدأ | يتوافق مع المتطلبات | المخرجات الرئيسية |
|---|---|---|---|
| تحليل الاستجابة الترددية (FRA) | مقارنة الاستجابة الترددية لكل طور من كل التواء مع البيانات التاريخية | DL/T911-2004 | التشابه (من جيد جدًا إلى سيئ جدًا) ودرجة التشوه (طبيعي، طفيف، متوسط، خطير) |
| طريقة المقاومة/المقاومة | قياس مقاومة قصر الدائرة لكل طور ومقارنة قيم المقاومة لكل طور بقيم اللوحة الاسمية. | DL/T1093-2008 | مقارنة مقاومة قصر الدائرة بين الأطوار. |
يقوم نظام التحليل التلقائي بإبلاغ عن تشابه الأطوار الثلاثة (ممتاز، جيد، مقبول، ضعيف) وحالة الالتواء داخل الأطوار الرأسية (التواء طبيعي، تشوه طفيف، تشوه متوسط، تشوه خطير)، ويمكن تصدير النتائج إلى مستند Word.
طريقة الاستجابة الترددية — — المواصفات الفنية 2.1 وضع المسح & 2.2 مواصفات فنية أخرى| وضع المسح | المسح الخطي والمسح المقطعي |
| نطاق المسح الخطي | نطاق التردد: 10 هرتز - 10 ميجاهرتز، 40000 نقطة؛ دقة القرار: 0.25 كيلو هرتز / 0.5 كيلو هرتز / 1 كيلو هرتز |
| نطاق المسح المقطعي | 0.5 كيلو هرتز - 1 ميجاهرتز، 2000 نقطة (0.5-10 كيلو هرتز، 10-100 كيلو هرتز، 100-500 كيلو هرتز، 500-1000 كيلو هرتز) |
| نطاق السعة | -120 ديسيبل إلى +20 ديسيبل |
| دقة السعة | 0.1 ديسيبل |
| دقة تردد المسح | 0.005% |
| مقاومة إدخال الإشارة | 1 ميجا أوم |
| مقاومة إخراج الإشارة | 50 أوم |
| سعة إخراج الإشارة | ± 20 فولت |
| تكرار نفس الطور | 99.9% |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى +70 درجة مئوية |
| الرطوبة النسبية | <90%، غير متكثف |
| دقة القياس | فئة جهد 0.2؛ فئة تيار 0.2 |
| نطاق المقاومة | 0 - 100% |
| نطاق قياس الجهد | جهد متردد 25 فولت - 500 فولت |
| نطاق القياس الحالي | تيار متردد 0.1 أمبير - 10 أمبير |
| رطوبة التشغيل | 0 - 80% |
| تكرار نفس الطور | 99.9% |
تستخدم طريقة المقاومة توصيل الأطوار الثلاثة وقياس الطور الواحد: يتم فقط قصر الدائرة في الجانب منخفض الجهد، وتوصيل الجانب عالي الجهد بالأطوار الثلاثة في نفس الوقت، ويمكن قياس مقاومة قصر الدائرة لكل طور تلقائيًا في قياس واحد. يمكن لهذا الجهاز استخدام مصدر طاقة داخلي 220 فولت أو مصدر طاقة خارجي.
توصي المواصفات الصينية للطاقة المذكورة في الدليل بإجراء اختبار تشوه الالتواء للمحول في الظروف التالية:
المستخدمون المستهدفون لجهاز XHBX1502 هم الفرق المسؤولة عن تقييم حالة الالتواء الداخلية للمحولات الكهربائية الكبيرة:
يمكن تشغيله عبر اتصال USB بكمبيوتر محمول، ويقوم تلقائيًا بإجراء تحليل ثلاثي الأطوار وإخراج تقرير Word، وهو مصمم للاستخدام الميداني والمصنعي — — فقط قم بإزالة موصل المحول، ولا حاجة لتعليقه أو تفكيكه.
أسئلة شائعةتم إنتاج هذا الجهاز بواسطة شركة Xi'an XZH Test Technology Co., Ltd. (XZH TEST)، وهي شركة مصنعة للمحولات الكهربائية وأجهزة اختبار الطاقة. يفي جهاز اختبار مقاومة الالتواء للمحول XHBX1502 بالمتطلبات الفنية لمعايير DL/T911-2004 و DL/T1093-2008.
