| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | إكس إتش إس بي 1700 |

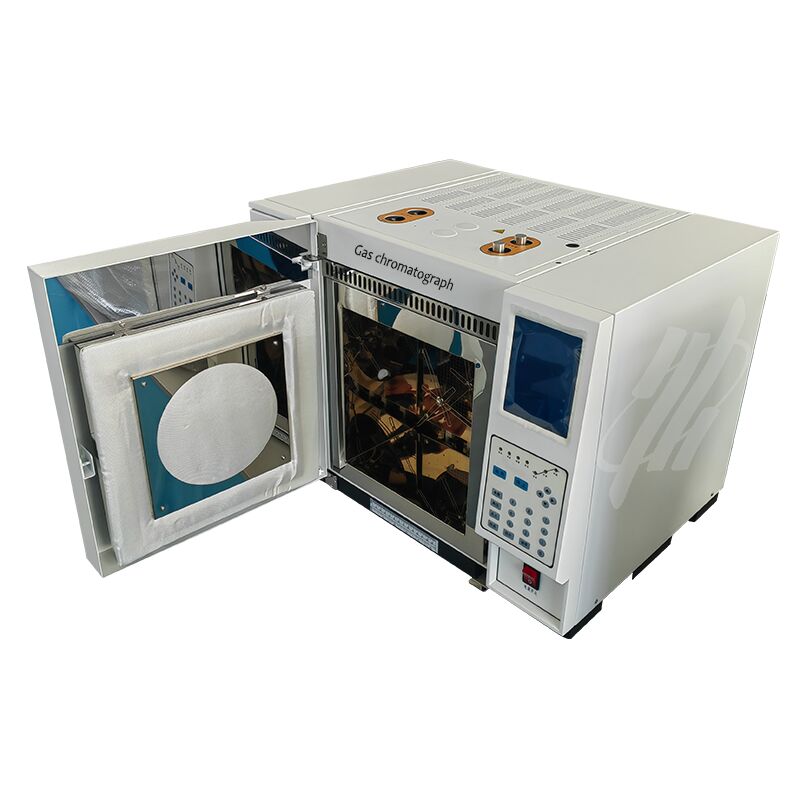

جهاز XHSP1700 للكروماتوجراف الغازي هو أداة تحليلية عالية الأداء مصممة للتحليل الدقيق للغاز المذاب (DGA) في زيت العزل في المحولوكذلك الكشف عن الغازات متعددة المكونات عبر البتروكيماوياتتطبيقات الطاقة والمختبرات الصناعية. دمج شاشة LCD ضوئية كبيرة مع تكوين البارامترات البديهية القائمة على لوحة المفاتيح،الجهاز يوفر تصور بيانات واضح في الوقت الحقيقي مع تقليل متطلبات تدريب المشغليتضمن النظام تقنيات الكروماتوجرافية الدولية المتقدمة، مما يحقق تحسينًا شاملًا في موثوقية التحليل وكفاءة سير العمل.
في جوهرها ، يحتوي XHSP1700 على وظيفة خاصة بتحكم درجة حرارة غرفة العمود تتبع تحسين كفاءة الفصل للمزيجات الغازية المعقدة.يتم تكوين الجهاز مع أجهزة الكشف عن أيونية اللهب المزدوجة (FID)، وكاشف الموصلات الحرارية (TCD) ، ومحول الميثان المدمج، مما يتيح التحليل المتعدد المكونات في وقت واحد مع حساسية ودقة استثنائية.نظام حماية متعدد شامل يشمل الحفاظ على بيانات انقطاع الطاقة، حماية من زيادة درجة الحرارة، حماية تحت الصفر (0 درجة مئوية) ، إيقاف انقطاع غاز الناقل،والإشعال الإلكتروني التلقائي يزيل المخاطر التشغيلية ويضمن سير العمل التحليلي دون انقطاع في البيئات المطالبة.
| المنطقة | الأداء |
|---|---|
| غرفة العمود | النطاق: +4 درجة مئوية إلى 450 درجة مئوية (1 درجة مئوية متزايدة) ؛ الدقة: ±0.1 درجة مئوية (≤200 درجة مئوية) / ±0.2 درجة مئوية (>200 درجة مئوية) ؛ انحراف نقطة الإعداد ≤0.5 درجة مئوية؛ انحراف فعلي ≤2٪؛ الحرارة القصوى 1500 واط؛ جهاز استشعار PT100 |
| غرفة FID | دقة: ±0.1°C (≤200°C) / ±0.2°C (>200°C) ؛ ماكس 450°C؛ التسخين الأفقي، قضبان فولاذ المقاوم للصدأ مزدوجة 100W؛ جهاز استشعار PT100 |
| غرفة TCD | دقة: ±0.1°C (≤200°C) / ±0.2°C (>200°C) ؛ ماكس 450°C؛ التدفئة الدائرية العمودية، قضبان فولاذ المقاوم للصدأ مزدوجة 100W؛ جهاز استشعار PT100 |
| فرن التحويل | دقة: ±0.1°C (≤200°C) / ±0.2°C (>200°C) ؛ ماكس 450°C؛ التسخين الأفقي، قضبان فولاذ المقاوم للصدأ مزدوجة 100W؛ جهاز استشعار PT100 |
| كاشف | المواصفات |
|---|---|
| TCD (الموصلية الحرارية) | الحساسية: ≥3500 mV·mL/mg (البنزين، H2) ؛ الضوضاء: ≤0.01 mV؛ التنقل: ≤0.2 mV/h؛ النوع النصف الانتشار 100Ω أربعة ذراع رينيوم-تلفستين خيط؛ مكبر مسبق مدمج؛ إمدادات التيار الثابت |
| FID (تأين اللهب) | حد الكشف: M≤3×10−12 غرام/ثانية؛ الضوضاء: ≤5×10−14 A؛ التجول: ≤1×10−13 A/30min؛ نوع الكونكتور الكامل؛ فوهة الكوروندوم؛ شعاع الإشعال البلاتيني |
| المعلم | المواصفات |
|---|---|
| درجة الحرارة المحيطة | 0°40°C |
| الرطوبة النسبية | ≤85% |
| إمدادات الطاقة | معدل التيار المتردد 220 فولت ± 10٪، 50 هرتز ± 0.5 هرتز |
| استهلاك الطاقة | حوالي 2 كيلوواط |
على عكس أنظمة الكروماتوجرافي من المستوى الأولي التي يتم تسويقها على نطاق واسع عبر الصناعات، تم تصميم XHSP1700 خصيصا للمختبرات المهنية حيث القدرة التحليلية متعددة أجهزة الكشف،السلامة التشغيلية، وسلامة البيانات هي متطلبات غير قابلة للتفاوض:
◆ صيانة المحولات ومختبرات التشخيص- مصانع الطاقة والمرافق الصناعية التي تجري تحليلاً روتينياً للغازات المذابة (DGA) على زيت العزل للمحول.يوفر محول الميثان المتكامل XHSP1700 ′s وتكوين FID + TCD المزدوج قدرات الكشف المحددة المطلوبة من قبل IEC 60567 و IEEE C57.104 معايير لتشخيص خطأ المحول
◆ مراقبة الجودة في مصانع البتروكيماويات والمصافي- مصانع التكرير ومصانع البتروكيماويات التي تتطلب تحليلاً دقيقاً للكثير من مكونات الهيدروكربونات لمراقبة العمليات وشهادة المنتجات ومراقبة الانبعاثات.تحكم درجة حرارة غرفة العمود تتبع يضمن الفصل قابلة للتكرار من خليط هيدروكربونات معقدة.
◆ وكالات اختبار وشهادة خارجيةمختبرات مستقلة تقدم اختبارات الامتثال التنظيمي في العديد من الصناعات.والحماية الشاملة ضد الفشل تدعم التشغيل دون انقطاع عالية الصلبة مع التتبع الكامل للبيانات.
◆ مختبرات البحوث الجامعية والصناعية- فرق بحثية تعمل على تطوير المحفز وتحليل الوقود ومراقبة البيئة وتوصيف المواد.و قابلية التكوين التي تدفعها لوحة المفاتيح تجعلها قابلة للتكيف مع بروتوكولات البحث المتطورة دون تعديل الأجهزة.
س1: ما هو تحليل الغازات المذابة (DGA) ولماذا هو حاسم لصيانة المحول؟
تحليل الغاز المذاب هو التقنية التشخيصية الأكثر قبولًا للكشف عن الأخطاء الناشئة في محولات الطاقة المليئة بالزيت.عندما تتحلل مواد عزل المحولات (الزيت والخلية) تحت الضغط الحراري أو الكهربائي، فإنها تنتج غازات مميزة هيدروجين، الميثان، الإيثان، الإيثيلين، الأسيتيلين، أول أكسيد الكربون، وثاني أكسيد الكربون التي تذوب في زيت العزل.من خلال قياس دقيق لتركيز ونسبة هذه الغازات باستخدام الكروماتوجراف الغاز، يمكن للمهندسين تحديد أنواع الأخطاء المحددة (التسخين الزائد، الإفراج الجزئي، القوس) قبل وقت طويل من حدوث فشل كارثي.تمكين الصيانة القائمة على الحالة التي تمدد عمر خدمة المحول وتمنع انقطاع غير مخطط له.
س2: كيف يختلف XHSP1700 عن الكروماتوجرافات الغازية القياسية ذات الكاشف الواحد؟
XHSP1700 هو منصة متعددة أجهزة الكشف التي تضم FID مزدوجة (أجهزة الكشف عن أيونية اللهب) ، و TCD (أجهزة الكشف عن الموصلات الحرارية) ، ومحول الميثان المدمج في أداة واحدة.هذا التكوين يسمح بالكشف في وقت واحد عن الهيدروكربونات عن طريق FID، الغازات الدائمة (H2، O2، N2) عن طريق TCD، وتحويل CO/CO2 إلى الميثان لتحسين حساسية FIDتتطلب أنظمة الكشف الواحد حقن متعددة أو أدوات منفصلة لتحقيق تغطية تحليلية متساويةوبالإضافة إلى ذلك، فإن التحكم في درجة حرارة تتبع غرفة العمود الممتلكة يحسن الفصل لكل عمود على حدة.
س3: ما هي الحماية الأمنية التي يتضمنها XHSP1700 للعمل دون مراقبة؟
تم تجهيز XHSP1700 بنظام حماية شامل من خمس طبقات: (1) حماية انقطاع الطاقة تحافظ تلقائيًا على بيانات الكروماتوجرافية ومعلمات الطريقة عند فقدان الطاقة غير المتوقع.(2) حماية الحرارة الزائدة تراقب جميع المناطق الساخنة الأربعة بشكل مستقل وتؤدي إلى إيقاف التشغيل تلقائيًا إذا تجاوزت أي منطقة عتبة السلامة(3) الحماية منخفضة درجة الحرارة 0 درجة مئوية تمنع تلف العمود والكاشف في البيئات المتجمدة عن طريق تعطيل التدفئة حتى تستقر درجة حرارة البيئة.(4) حماية انقطاع الغاز الناقل يقطع على الفور تدفق الهيدروجين ويقضي اللهب FID إذا انخفض ضغط الغاز الناقل(5) الإشعال الإلكتروني التلقائي يعيد إشعال شعلة FID بأمان عند بدء التشغيل دون تدخل يدوي ، مما يلغي تعرض المشغل لمنطقة الكاشف.
السؤال 4: هل يمكن استخدام XHSP1700 للتطبيقات خارج تحليل زيت المحول؟
بالتأكيد، في حين أن XHSP1700 تتفوق في DGA زيت المحول، معماري FID + TCD + الميثان محول مزدوج يجعلها منصة متعددة الاستخدامات مناسبة لمجموعة واسعة من التطبيقات:تحليل غاز المصفاة (RGA)، تحليل تكوين الغاز الطبيعي، ومراقبة مركبات المواد المتبلورة البيئية، واختبار نقاء المذيب، والتحليل من غازات البحث المُحفز، وكشف بقايا المذيبات في عبوات الأغذية.الجهاز يحتوي على نطاق واسع من درجات الحرارة (البيئة + 4 درجة مئوية إلى 450 درجة مئوية)، خيارات أجهزة الكشف المتعددة، ويمكن تكوين طريقة قائمة على لوحة المفاتيح لدعم تطوير الأساليب عبر مختلف التخصصات التحليلية دون تغييرات في الأجهزة.
س5: ما هي متطلبات بيئة التثبيت والتشغيل لـ XHSP1700؟
يتطلب XHSP1700 بيئة مختبرية قياسية مع درجة حرارة المحيط المحافظة بين 0-40 درجة مئوية والرطوبة النسبية أقل من 85٪ (غير مكثفة).يعمل الآلة على التيار المتردد 220V ± 10% عند 50Hz ± 0.5 هرتز مع استهلاك طاقة حوالي 2 كيلوواط. تشمل المرافق المطلوبة غاز حامل عالي النقاء (عادة النيتروجين أو الهيليوم ، 99.999٪) ، الهيدروجين لنار FID (أو مولد الهيدروجين) ،والهواء المضغوط النظيفيجب تركيب الجهاز على مقعد ثابت بعيدا عن أشعة الشمس المباشرة والاهتزازات القوية ومصادر التداخل الكهرومغناطيسي.يوصى بوضع غطاء دخان أو تهوية نشطة لمخرج الكاشفتبسيط الهيكل وتصميم الوصول الأمامي لـ XHSP1700 ٪ يقلل من آثار التثبيت ويسهل تغييرات العمود الروتينية وصيانة الكاشف.
توفر وثائق تقنية شاملة ودعم التطبيقات
