محرر الكروماتوجراف الغازي للنفط المعزول محرر اختبار النفط المعزول XHSP1700

Name: محرر الكروماتوجراف الغازي للنفط المعزول محرر اختبار النفط المعزول XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: إكس إتش إس بي 1700
Price: 4,115.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH Test
إصدار الشهادات:	CE/ISO
رقم الموديل:	إكس إتش إس بي 1700

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH Test

إصدار الشهادات:

CE/ISO

رقم الموديل:

إكس إتش إس بي 1700

رقم الموديل:

إكس إتش إس بي 1700

حسب الطلب:

حسب الطلب

لون:

أسود

حزمة النقل:

صندوق خشبي مليء بالرغوة

علامة تجارية:

إكس إتش إس بي 1700

أصل:

الصين الحادي عشر

القدرة على العرض:

1000 قطعة/سنة

التخصيص:

متاح

خدمة ما بعد البيع:

شهادة الضمان

ضمان:

12 شهرا

إبراز:

High Light

إبراز:

FID ذو ثلاثة أجهزة و TCD DGA

6-قناة 0.1C تحكم درجة الحرارة

التشخيص عن بعد على الشبكة 253 وحدة

Trading Information

الحد الأدنى لكمية:

1Unit

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

صندوق خشبي

وقت التسليم:

5-8 أيام العمل

شروط الدفع:

ر/ر

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

التطبيق المستهدف: مصمم خصيصًا لمختبرات تحليل الغازات المذابة (DGA) في مرافق الطاقة، ومراكز تقييم حالة المحولات، ومصنعي المعدات الكهربائية المعبأة بالزيت (مصانع المحولات، ومصانع العوازل، ومصانع الخزف عالي الجهد) التي تتطلب فصلًا كروماتوغرافيًا عالي الدقة للغازات المذابة التي تشير إلى الأعطال. على عكس أجهزة التحليل المحمولة الميدانية، يوفر XHSP1700 كشفًا متزامنًا بثلاثة كواشف بجودة المختبر مع إدارة شبكية متعددة الأجهزة (253 وحدة) لتشخيص صحة الأسطول من المحولات على نطاق واسع.

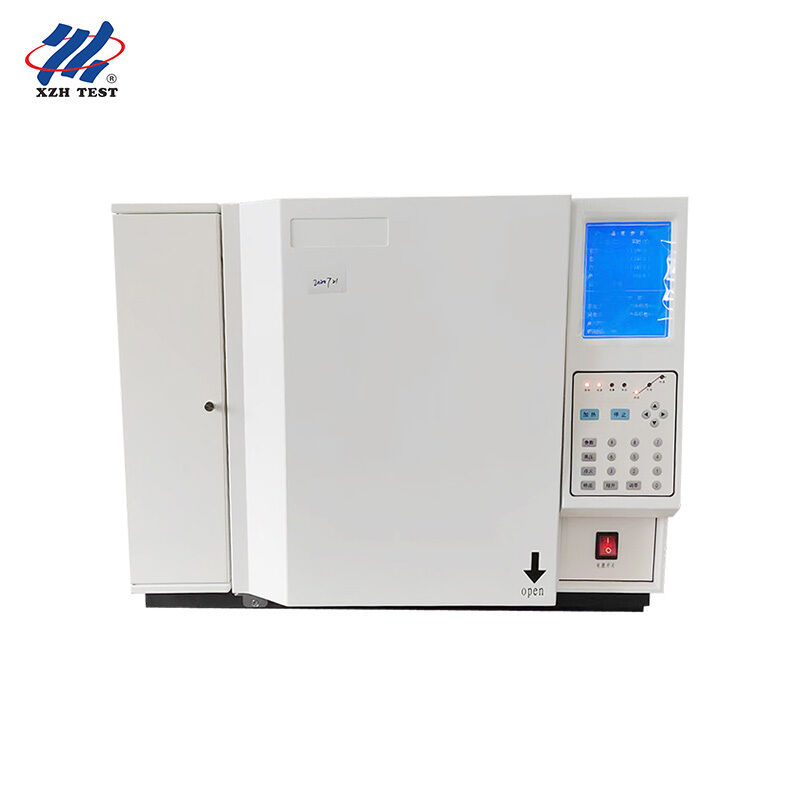

كروماتوغراف الغازات للزيت المعزول XHSP1700

يعتمد كروماتوغراف الغازات للزيت المعزول XHSP1700 على عملية بثلاثة كواشف مع حقن واحد، وعمودين متوازيين، وتكوين تقسيم واحد. من حيث حساسية الكشف، ودقة فصل الذروات الكروماتوغرافية، والدقة الكمية، فإنه يتجاوز متطلبات المعايير الوطنية والصناعية. متصل بمحطة عمل كروماتوغرافية مخصصة من نوع الشبكة، يخدم مصنعي المعدات الكهربائية المعبأة بالزيت وشركات المرافق — مما يوفر أفضل أداء، وأكثر عملية ملاءمة، وأكثر الكشف حساسية لتحليل الغازات المذابة في المحولات (DGA).

يعد تحليل الغازات المذابة الأداة التشخيصية الأكثر أهمية لتقييم حالة المحولات. من خلال تحديد وقياس كمية الغازات المذابة التي تشير إلى الأعطال — الهيدروجين (H2)، والأسيتيلين (C2H2)، والإيثيلين (C2H4)، والإيثان (C2H6)، والميثان (CH4)، وأول أكسيد الكربون (CO)، وثاني أكسيد الكربون (CO2) — يتيح XHSP1700 تصنيفًا دقيقًا للأعطال الحرارية، والتفريغ الجزئي، وظروف القوس الكهربائي وفقًا لمعايير تفسير IEC 60599 و IEEE C57.104.

XHSP1700

الميزات الرئيسية

كشف متزامن بثلاثة كواشف: يدعم كاشف التأين باللهب (FID)، وكاشف التوصيل الحراري (TCD)، وما يصل إلى ثلاثة كواشف مثبتة في وقت واحد — مما يتيح تحديدًا كاملاً لملف الغازات المذابة في دورة حقن واحدة.
إدارة عن بعد عبر الإيثرنت: إيثرنت متكيف 10/100M مع مكدس IP مدمج يتيح نقل البيانات لمسافات طويلة عبر شبكة LAN للمؤسسات والإنترنت. يدعم ما يصل إلى 253 كروماتوغراف على محطة عمل شبكة واحدة مع مراقبة في الوقت الفعلي، والتحكم العكسي، وإدارة البيانات المركزية.
تحكم دقيق في درجة الحرارة بـ 6 قنوات: ست مناطق تحكم مستقلة تمامًا في درجة الحرارة من 8 درجات مئوية فوق درجة حرارة المحيط إلى 450 درجة مئوية بدقة 0.1 درجة مئوية وتسخين قابل للبرمجة بـ 16 خطوة — مما يوفر الاستقرار الحراري المطلوب لأزمنة استبقاء DGA القابلة للتكرار.
معالجة إشارة AD بدقة 24 بت: تحويل تناظري رقمي منخفض الضوضاء وعالي الدقة بدقة 24 بت مع تخزين خط الأساس وطرح خط الأساس — مما يضمن تكاملًا موثوقًا للذروات حتى لتركيزات الغازات على مستوى الآثار.
بنية معالجة متوازية متعددة المعالجات: معالجات مخصصة للتحكم في درجة الحرارة، واكتساب البيانات، والاتصالات تضمن تشغيلًا مستقرًا في ظل تكوينات الكواشف المتعددة المعقدة — مع تشخيص تلقائي للأعطال وحماية بيانات انقطاع التيار الكهربائي.
نظام تشغيل مزدوج باللغتين الصينية/الإنجليزية: شاشة LCD ملونة مقاس 5.7 بوصة مع خيارات تحكم مزدوجة بلوحة المفاتيح والكمبيوتر، تدعم التبديل المجاني للغة والتعرف التلقائي على الكواشف لتبسيط سير عمل المشغل.
تصميم معياري: يسمح الهيكل المعياري باستبدال الكواشف بسهولة وترقيات مستقبلية — مما يحمي استثمار المختبر مع تلبية متطلبات التحليل المتطورة.

المواصفات الفنية

التحكم في درجة الحرارة	6 قنوات، 8 درجات مئوية ~ 450 درجة مئوية فوق درجة حرارة المحيط، بزيادة 1 درجة مئوية، دقة 0.1 درجة مئوية
التسخين المبرمج	16 خطوة، معدل ارتفاع 0.1 ~ 39 درجة مئوية/دقيقة (عادي) / 0.1 ~ 80 درجة مئوية/دقيقة (سرعة عالية)
الكواشف	FID، TCD؛ ما يصل إلى 3 في وقت واحد
أنواع الحقن	عمود معبأ، شعري، غاز صمام سداسي المنافذ، رأس تلقائي (اختياري)
التحكم في الغاز	صمام ميكانيكي / تحكم إلكتروني في ضغط التدفق (اختياري)
الاتصال	Ethernet IEEE802.3، تشخيص عن بعد وتحديث البرنامج
سعة الشبكة	253 كروماتوغراف لكل محطة عمل
العرض	شاشة LCD ملونة مقاس 5.7 بوصة
الأحداث الخارجية	4 قنوات؛ خرج تحكم مساعد 4 قنوات

أسئلة متكررة

س1: لماذا يعد تحليل الغازات المذابة ضروريًا لتقييم حالة المحولات؟

يُعتبر تحليل الغازات المذابة (DGA) على نطاق واسع الطريقة التشخيصية غير التدخلية الأكثر فعالية للكشف عن الأعطال الأولية في المحولات المعبأة بالزيت. تولد أنواع الأعطال المختلفة أنماط غاز مميزة: ينتج التفريغ الجزئي بشكل أساسي الهيدروجين (H2)؛ وتنتج الأعطال الحرارية (ارتفاع درجة الحرارة) الإيثيلين (C2H4) والميثان (CH4)؛ وينتج القوس الكهربائي الأسيتيلين (C2H2). يحدد تكوين الكواشف الثلاثة في XHSP1700 مع FID و TCD كمية جميع غازات الأعطال الرئيسية في حقنة واحدة، مما يتيح تحديدًا دقيقًا لنوع العطل وفقًا لطرق تفسير IEC 60599 و IEEE C57.104 — غالبًا قبل أشهر من اكتشاف العطل عن طريق الاختبار الكهربائي وحده.

س2: كيف تفيد بنية محطة العمل الشبكية المختبرات متعددة المواقع؟

تدعم بنية الشبكة القائمة على الإيثرنت في XHSP1700 ما يصل إلى 253 كروماتوغراف على محطة عمل واحدة، مما يتيح: (1) إدارة مركزية للبيانات — يتم أرشفة جميع نتائج DGA في قاعدة بيانات واحدة لتتبع حالة الأسطول من المحولات؛ (2) مراقبة عن بعد — يمكن لمشرفي الوحدات والإدارة العليا مراقبة تشغيل الأجهزة ونتائج التحليل في الوقت الفعلي من أي موقع؛ (3) تشخيص عن بعد — يمكن لمهندسي الشركة المصنعة الاتصال عبر الإنترنت (بإذن المستخدم) لتشخيص المشكلات وتحديث البرامج الثابتة؛ (4) كفاءة التكلفة — تدير محطة عمل واحدة قائمة على الكمبيوتر أجهزة متعددة، مما يقلل من استثمار تكنولوجيا المعلومات لكل جهاز. يدعم تصميم الاتصال ثلاثي المستويات (المحلي، مشرف الوحدة، المشرف الأعلى) التسلسل الهرمي التنظيمي لشركات المرافق الكهربائية الإقليمية والوطنية.

س3: ما الذي يجعل التحكم في درجة الحرارة بـ 6 قنوات حاسمًا لـ DGA القابلة للتكرار؟

يعتمد الفصل الكروماتوغرافي للغازات المذابة على ملفات تعريف دقيقة وقابلة للتكرار لدرجة حرارة العمود. يمكن برمجة كل قناة من قنوات التحكم الست المستقلة في درجة الحرارة بما يصل إلى 16 خطوة تسخين من 8 درجات مئوية فوق درجة حرارة المحيط إلى 450 درجة مئوية بدقة 0.1 درجة مئوية. تتيح هذه القدرة متعددة المناطق ومتعددة المنحدرات: (1) فصلًا محسنًا لأزواج الغازات المتداخلة (مثل الإيثيلين/الإيثان) من خلال منحدرات درجة حرارة يتم التحكم فيها بعناية؛ (2) تبريد سريع للعمود عبر نظام الباب الخلفي التلقائي لأوقات دورة أسرع بين الحقن؛ (3) تشغيل متزامن لأعمدة وكواشف متعددة في درجات حرارة مثلى مختلفة — أمر بالغ الأهمية عند استخدام أعمدة معبأة وشعيرية في نفس التكوين المتوازي بثلاثة كواشف. تضمن دقة 0.1 درجة مئوية قابلية تكرار زمن الاستبقاء في حدود 0.5٪ RSD عبر مئات الحقن المتسلسلة.

س4: ما هي طرق إدخال العينات المدعومة؟

يدعم XHSP1700 أربعة أنواع من الحقن: (1) حقن العمود المعبأ — الطريقة القياسية لـ DGA الروتينية باستخدام استخلاص غاز الرأس من عينات الزيت؛ (2) حقن شعري — لفصل عالي الدقة عند تحليل مصفوفات الزيت المعقدة أو تطبيقات البحث؛ (3) حقن غاز صمام سداسي المنافذ — أخذ عينات غاز آلية مع تكرار ممتاز لمختبرات DGA عالية الإنتاجية؛ (4) حقن الرأس التلقائي (اختياري) — استخلاص وحقن زيت إلى غاز آلي بالكامل، مما يقلل من تعامل المشغل ويحسن قابلية التكرار. يتميز الجهاز أيضًا ببرنامج بدء تشغيل ذاتي التوقيت لتحليل الغاز عبر الإنترنت دون مراقبة عند اقترانه بمكونات أخذ العينات التلقائية.

س5: كيف تضمن إدارة AD وخط الأساس بدقة 24 بت اكتشاف الغازات على مستوى الآثار؟

تنتج أعطال المحولات المبكرة غازات مذابة بتركيزات منخفضة جدًا — غالبًا ما تكون في نطاق أجزاء في المليون من الهيدروجين والأسيتيلين. يوفر المحول التناظري الرقمي بدقة 24 بت في XHSP1700 16.7 مليون مستوى إشارة منفصل مقارنة بـ 65,536 مستوى في نظام 16 بت تقليدي — تحسن بمقدار 256 مرة في الدقة. جنبًا إلى جنب مع وظائف تخزين خط الأساس وطرحه، يتيح ذلك تكاملًا موثوقًا للذروات حتى عندما تكون ذروة المادة المراد تحليلها أعلى بقليل من ضوضاء خط الأساس. يقوم الجهاز بتخزين ملفات تعريف خط أساس متعددة لتكوينات الأعمدة/الكواشف المختلفة، ويطبق تلقائيًا الطرح المناسب لكل تحليل. هذه القدرة على تقليل الضوضاء ذات قيمة خاصة للكشف عن الأسيتيلين الأثري (مؤشر القوس الكهربائي الرئيسي) بتركيزات أقل من 1 جزء في المليون.
