| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | إكس إتش واي 102 إس |

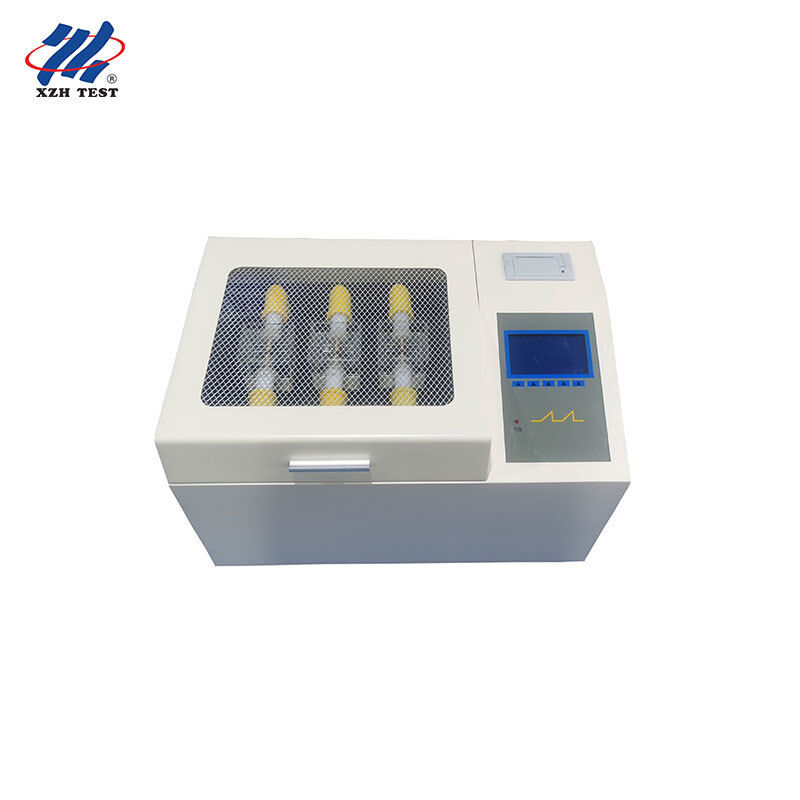

جهاز اختبار قوة العزل لزيت العزل XHYY102S هو جهاز تشخيصي آلي بالكامل بثلاثة أكواب مصمم لاختبار دقيق لجهد الانهيار (BDV) لزيوت العزل المستخدمة في المحولات، وقواطع الدوائر، وغيرها من المعدات الكهربائية المغمورة بالزيت. تم تطويره وتصنيعه بشكل مستقل وفقًا صارمًا للمعايير الوطنية GB/T507-2002، والمعيار الصناعي DL429.9-91، وأحدث معيار صناعة الطاقة DL/T846.7-2004، يستخدم هذا الجهاز متحكمًا دقيقًا كبير السعة كوحدة أساسية، مما يحقق الأتمتة الكاملة لدورة الاختبار بأكملها. يوفر دقة قياس عالية، ويحسن بشكل كبير كفاءة التشغيل، ويقلل بشكل كبير من كثافة العمل للموظفين الميدانيين.
| المعلمة | المواصفات |
|---|---|
| جهد الخرج | 0-80 كيلو فولت (نطاقات أعلى اختيارية) |
| سعة المعزز | 1.5 كيلو فولت أمبير |
| دقة الجهد | ± (2% من القراءة + 2 رقم) |
| سرعة التعزيز | 2.0 / 2.5 / 3.0 / 3.5 كيلو فولت/ثانية (4 خيارات، خطأ 0.2 كيلو فولت/ثانية) |
| معدل تشويه الطاقة | < 1% |
| فجوة القطب الكهربائي | قياسي 2.5 مم |
| تكوين كوب الاختبار | ثلاثة أكواب (اختبار متزامن أو متسلسل) |
| عدد المحاولات | 1-6 مرات (يمكن للمستخدم تحديده) |
| وقت الوقوف | 1-9 دقائق (يمكن للمستخدم تحديده، الافتراضي 5 دقائق) |
| معايير الاختبار | GB1986 / GB2002 / مخصص |
| الأبعاد | 670 × 420 × 410 مم |
| وزن الجهاز | 42 كجم |
| المعلمة | المواصفات |
|---|---|
| درجة الحرارة المحيطة | 0 درجة مئوية إلى +40 درجة مئوية |
| الرطوبة النسبية | ≤ 85% رطوبة نسبية |
| مصدر طاقة العمل | تيار متردد 220 فولت ± 10% |
| تردد الطاقة | 50 هرتز ± 10% |
| استهلاك الطاقة | < 200 واط |
| المكون | الوظيفة |
|---|---|
| شاشة LCD | تعرض التاريخ والوقت ومعلمات التشغيل ونتائج الاختبار وإرشادات القائمة |
| مفاتيح الوظائف | التنقل وتعيين معلمات التشغيل |
| الطابعة | تطبع متوسط نتائج الاختبار الفردية والمتعددة |
| مفتاح سرعة التعزيز | الاختيار من بين أربعة خيارات مختلفة لسرعة التعزيز |
| ضوء المؤشر | يضيء للإشارة إلى خطوات التشغيل النشطة |
| غطاء كوب الزيت | يفتح لإدخال/إزالة أكواب الزيت؛ يجب إغلاقه للاختبار |
| مستشعر درجة الحرارة والرطوبة | يقيس درجة الحرارة المحيطة (درجة مئوية) والرطوبة النسبية للعرض الرقمي |
| قطب التأريض | طرف توصيل تأريض موثوق |
| مقبس الطاقة | مدخل طاقة تيار متردد 220 فولت 50 هرتز |
| مفتاح الطاقة | يتحكم في تشغيل/إيقاف تشغيل الجهاز |
| علامة الجهد العالي | مؤشر تحذير مثلثي لمخاطر الجهد العالي |
