محلل تشوه لف المحولات مع مسح التردد| XHBX1502

Name: محلل تشوه لف المحولات مع مسح التردد| XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: إكس إتش بي إكس 1502
Price: 4,115.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان شنشي الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	ISO CE
رقم الموديل:	إكس إتش بي إكس 1502

معلومات مفصلة

مكان المنشأ:

شيان شنشي الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

ISO CE

رقم الموديل:

إكس إتش بي إكس 1502

إبراز:

High Light

إبراز:

قياس مسح التردد المنقسم محلل تشوه التلف التحولي

تحليل استجابة التردد الرقمي عالية السرعة القائم على DDS

اختبار محول واجهة Bluetooth اللاسلكية

Trading Information

الحد الأدنى لكمية:

1 مجموعة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

التعبئة الخشبية

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

تي/تي

القدرة على العرض:

3000 وحدة / سنة

وصف المنتج

XHBX1502 تحليل تشوه التلفيف في المحولهو أداة تشخيص متقدمة غير مدمرة تستند إلى تقنية تحليل استجابة التردد (FRA)مصممة للكشف عن الأخطاء الميكانيكية الداخلية في محولات الطاقة من 63 إلى 500 كيلو فولتعندما يتم تصنيع المحول، كل التلفيف يمتلك توقيع استقرار تردد رد الفردية الفريدة التي تحددها السعة الموزعة (سي) والمعايير الحثية (لي).الأحداث مثل أخطاء الدائرة القصيرة، تأثيرات النقل، النشاط الزلزالي، أو القوى الكهرومغناطيسية من التيارات من خلال الخطأ يمكن أن تحرك فعليا أو تشوه الملفوفات،تغيير هذه المعلمات الموزعة وتحقيق تغييرات قابلة للقياس في استجابة التردديستخدم XHBX1502 DDS على أساس الرقمية عالية السرعة التردد مسح لالتقاط ومقارنة هذه التوقيعات،و اتجاه انحرافات الاستجابة لتحديد ما إذا كان المحول يحتاج إلى إصلاح كبير كل ذلك دون اختبار غازي أو تصريف الزيت.

المواصفات التقنية

المعلم	المواصفات
أداء القياس
نطاق قياس السعة	-120 dB إلى +20 dB
دقة قياس العرض	0.1 ديسيبل
دقة تردد الفحص	0.005٪
إمكانية تكرار الاختبار خلال المرحلة	99.9٪
خصائص الإشارة
عائق مدخل الإشارة	1 MΩ
عائق إشارة الإخراج	50 Ω
نطاق إشارة الخروج	± 20 فولت
التطبيق والجسم
تصنيف المحولات المعمول به	63 كيلو فولت 500 كيلو فولت
أبعاد الجهاز (L × W × H)	340 × 240 × 210 ملم
أبعاد الصندوق (L × W × H)	370 × 280 × 260 مم
أبعاد صندوق الكابلات (L × W × H)	420 × 300 × 300 ملم
الوزن الإجمالي	20 كجم
البيئة
درجة حرارة العمل	-10°C إلى +40°C
درجة حرارة التخزين	-20°C إلى +70°C
الرطوبة النسبية	< 90%، غير مكثفة

خصائص الأداء الرئيسية

مسح ترددي رقمي عالي السرعة على أساس DDSتقنية التوليف الرقمي المباشر (DDS) تولد إشارات تحفيز دقيقة ويمكن تكرارها عبر نطاق تردد القياس ، وتقدم دقة تردد المسح بنسبة 0.005٪ و 99.9% من إمكانية تكرار الاختبار أثناء المرحلة لتحقيق مقارنات موثوقة للغاية قبل وبعد الاختبار.
قياس مسح التردد المقطوعيفرق أوتوماتيكياً طيف التردد إلى شرائح محسنة، ويركز على دقة القياس في نطاقات التردد الأكثر حساسية لطرق تشوه التلفيق المحددةالتلسكوب المحوريو ضغط الحلقة
تحليل النطاق الديناميكي الواسعيلتقط نطاق قياس النطاق من (-120dB) إلى (+20dB) كل من التغيرات الدقيقة في مرحلة التلف المبكر وتوقيعات التشوه الكبيرة ، مع 0.دقة 1dB للتمييز الدقيق بين آثار الشيخوخة العادية والتغيرات الهيكلية المرتبطة بالعطل.
واجهة Bluetooth اللاسلكيةتتيح الاتصال المتكامل بالبلوتوث نقل البيانات اللاسلكية إلى الكمبيوتر الشخصي أو الجهاز اللوحي لتحليل متقدم وتوليد التقارير.وإدارة قواعد البيانات ‬ القضاء على فوضى الكابلات في مساحة عمل المحطة الفرعية.
طريقة الاختبار غير المدمرتحليل استجابة التردد لا يتطلب استنزاف الزيت، لا الوصول الداخلي،ولا يوجد إثارة عالية الجهد مما يجعلها أكثر أمانًا وأسرع من طرق التشخيص البديلة مع توفير حساسية كشف متساوية أو أعلى لتشوه التلفيف.
تحليل مقارن من ثلاث مراحليلتقط ويتداخل توقيعات استجابة التردد من جميع المراحل الثلاثة في وقت واحد، مما يتيح المقارنة البصرية الفورية للانحرافات بين المراحل التي تشير إلى تشوهات التلف غير متماثل.
عبوات صلبة جاهزة للعمل‬ صندوق أدوات من سبيكة الألومنيوم وصندوق كابل منفصل يوفر حماية قوية أثناء النقل والتخزين،مع وزن النظام الإجمالي 20 كجم الذي يوازن بين قابلية التحمل مع قدرة الأجهزة لاختبار 63 كيلو فولت 500 كيلو فولت.

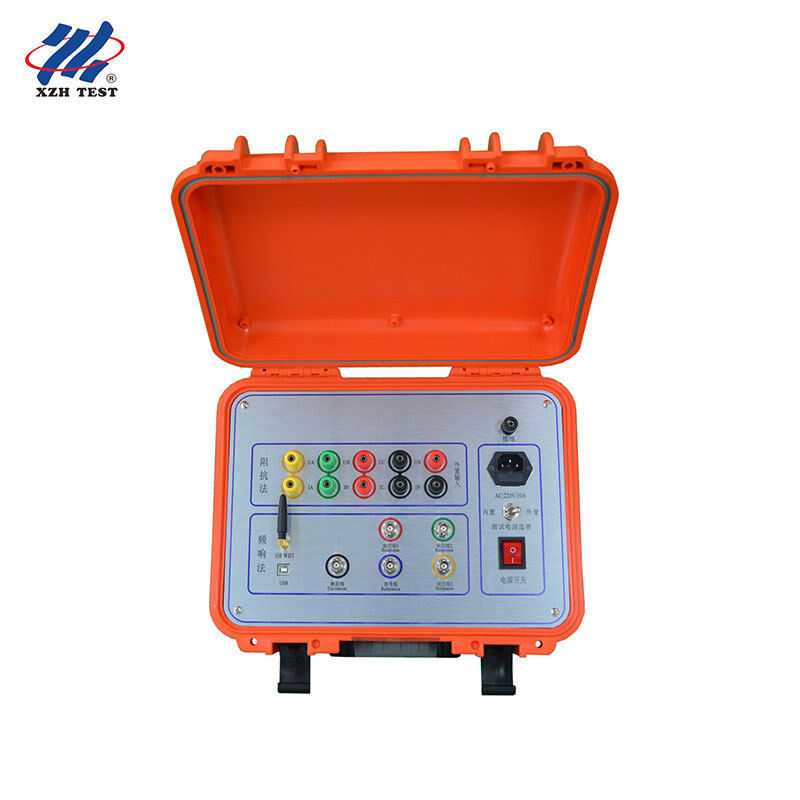

صورة المنتج

XHBX1502

الأسئلة الشائعة

السؤال 1: هل هذا المحلل مناسب لمراقبة حالة المحول ومتخصصي التشخيص؟

أجل، جهاز (إكس إتش بي إكس 1502) أداة أساسية لبرامج مراقبة حالة المحولات، على عكس اختبار الزيت أو القياسات الكهربائية التي تكتشف الآثار الثانويةتقيس FRA مباشرة السلامة الميكانيكية للملفوفاتيمكن لمتخصصي التشخيص أن يحددوا بصمة استجابة التردد الأساسية عندما يُعرف أن المحول سليم (بعد التصنيع أو بعد التشغيل) ،ثم إجراء إعادة الاختبارات الدورية للكشف عن التشوه التدريجي من التعرض للفشل المتراكم، الدورات الحرارية، والشيخوخة. التكرارية 99.9٪ تضمن أن التغيرات الملاحظة تمثل التطورات الهيكلية الحقيقية بدلا من التقلبات في القياس.

س2: هل يمكن لمهندسي صيانة محطات التردد العالية استخدام هذا للتفتيش الروتيني؟

بالتأكيد، فرق صيانة المحطات الفرعية التي تدير أسطول المحولات من 63 كيلو فولت إلى 500 كيلو فولت يمكنها دمج اختبار FRA في برامج صيانة انقطاع المخطط لهايقوم XHBX1502s بمسح الترددات الآلي القائم على DDS ونقل البيانات اللاسلكية عبر Bluetooth بتبسيط سير عمل الاختبار: قم بتوصيل الجهاز، وابدأ تسلسل المسح الآلي، وراجع مخطط استجابة التردد المقارن.ميزة المسح المقطوع تحسن مدة الاختبار مع الحفاظ على حساسية التشخيص، مما يجعل من العملي اختبار عدة محولات خلال نافذة انقطاع محددة واحدة.

س3: كيف يخدم اختبار مصنع المحولات وإدارات البحث والتطوير؟

يستخدم مصنعو المحولات ومراكز الأبحاث والتطوير FRA للتحقق من صحة التصميم واختبار النوع وضمان الجودة. سلسلة القياس عالية الدقة XHBX1502s (0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.005٪ دقة التردد ، 0.0٪ دقة التردد ، 0.0٪ دقة التردد.دقة السعة 1dB، 99.9٪ التكرارية) يوفر الدقة اللازمة للتحليل الهندسي لبدلات تصميم التلفيق، والتحقيق في تساهلات التصنيع،ووضع توقيعات المصانع الأساسيةتتيح واجهة Bluetooth اللاسلكية التكامل السلس مع محطات العمل الهندسية لمعالجة ما بعد المتقدمة ، المقارنة مع محاكاة التصميم ،وتخزين بيانات مرجعية المصنع طوال عمر خدمة المحول.

السؤال 4: هل هو مناسب لفرق التحقيق الجنائية الكهربائية بعد خطأ؟

عندما يواجه المحول خطأً كبيراً أو عملية إرسال حماية ، يحتاج المحققون الجنائيون إلى تحديد ما إذا كان المحول آمنًا للعودة إلى الخدمة أو يحتاج إلى إصلاح.XHBX1502 يوفر دليل السلامة الميكانيكية الحرجة: مقارنة استجابة التردد بعد الخطأ مع خط الأساس قبل الخطأ (أو ضد خطوط الأساس للوحدات الشقيقة) تكشف ما إذا كانت الملفات قد تحركت.البيانات القابلة للقياس الكمي ضرورية لمعالجة مطالبات التأمين، حل نزاعات الضمان، وإبلاغ الحوادث التنظيمية، والتي غالبا ما تكون الفرق بين قرار بسيط للعودة إلى الخدمة والفحص الداخلي غير الضروري والمكلف.

السؤال 5: هل يمكن لمقيّمين التأمين على النقل والخدمات اللوجستية استخدام هذا للتحقق من الأضرار؟

عندما يتم نقل محولات الطاقة الكبيرة عن طريق الطرق أو السكك الحديدية أو البحرية ، يمكن أن تسبب الصدمة الميكانيكية والتأثير الاهتزازي تحريك التلف حتى دون تلف خارجي مرئي.يمكن لمقيّمين التأمينات ومقدمي الخدمات اللوجستية استخدام XHBX1502 لقياس خط الأساس قبل النقل والتحقق بعد التسليمإشارة استجابة ترددية مستقرة تؤكد أن المحول نجا من النقل دون تلف ميكانيكي داخليتوفير أدلة موضوعية لتوقيع تأمين الشحن وحماية جميع الأطراف من النزاعات حول متى وأين حدثت الأضرارالجهاز يبلغ وزنه 20 كيلوغراماً، مما يجعله عمليًا ليتم نشره في كل من مواقع الإرسال والاستقبال.
