اختبار المحول
>
اختبار المحولات الصناعية DC Demagnetizer DC اختبار المقاومة التكامل 35kV-500kV

اختبار المحولات الصناعية DC Demagnetizer DC اختبار المقاومة التكامل 35kV-500kV

تفاصيل المنتج:
مكان المنشأ: شيان شنشي الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: ISO CE
رقم الموديل: إكس إتش إكس سي 110
معلومات مفصلة
مكان المنشأ:
شيان شنشي الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
ISO CE
رقم الموديل:
إكس إتش إكس سي 110
إبراز:

High Light

إبراز:

وحدة إزالة المغناطيسية المتواصلة للاتصال بالتيار المستمر

,

اختبار التوافق مع مقاومة التيار المباشر

,

جهاز إزالة المغناطيسية الصناعية

Trading Information
الحد الأدنى لكمية:
1 مجموعة
الأسعار:
قابل للتفاوض
تفاصيل التغليف:
التعبئة الخشبية
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
تي/تي
القدرة على العرض:
3000 وحدة / سنة
وصف المنتج

XHXC110 مزيل مغناطيسية صناعي بالتيار المستمر مصمم لفرق صيانة المحولات التي تجري بالفعل اختبارات مقاومة التيار المستمر. يقوم بإزالة المغناطيسية المتبقية في المحولات الكهربائية الكبيرة ومحولات القياس بعد اختبارات مقاومة التيار المستمر أو نسبة اللفات، ويقوم خرج إزالة المغناطيسية الخاص به بإعادة استخدام أسلاك التيار المتصلة بالفعل لقياس مقاومة التيار المستمر — لذلك تنتقل الفرق من اختبار المقاومة إلى إزالة المغناطيسية دون إعادة توصيل الأسلاك. التشبع المغناطيسي المتبقي قلب المحول أثناء التشغيل، مما يولد توافقيات ثقيلة تزيد من استهلاك الطاقة التفاعلية ويمكن أن تؤدي إلى سوء تشغيل حماية المرحل. يعتمد XHXC110 على مبدأ حاصل على براءة اختراع لتحويل تردد التيار المستمر لتقليل المغناطيسية المتبقية قبل التشغيل.

لمن تم بناؤه

مصمم لفرق اختبار مقاومة التيار المستمر للمحولات والصيانة الوقائية، وإدارات صيانة مرافق الطاقة، ومختبرات الاختبار الكهربائي التي تقوم بالفعل بتشغيل تسلسلات اختبار المحولات القياسية — وليس لفرق التشغيل الميداني لمرة واحدة. تم تصميم XHXC110 للتكامل الروتيني والمتكرر في سير عمل اختبار مقاومة التيار المستمر الحالي: إعادة استخدام أسلاك التيار، وإزالة المغناطيسية في دقائق، والانتقال إلى الوحدة التالية دون إعادة توصيل الأسلاك.

المواصفات الفنية
المعلمةالمواصفات
أداء إزالة المغناطيسية
تيار إزالة المغناطيسية10 أمبير، 5 أمبير، 1 أمبير، 500 مللي أمبير، 200 مللي أمبير (قابل للتخصيص)
وضع إزالة المغناطيسيةيدوي / تلقائي
وقت إزالة المغناطيسيةيدوي 3 دقائق/دورة؛ تلقائي 9 دقائق/دورة
تأثير إزالة المغناطيسيةأكبر من 90% لكل دورة
تقدم إزالة المغناطيسية0–100%
الطاقة والبيئة
مزود الطاقةتيار متردد 220 فولت ± 10%
تردد الطاقة50 هرتز ± 1 هرتز
درجة حرارة التشغيل-25°C إلى 50°C
رطوبة التشغيل≤ 90%
الوزن5 كجم (باستثناء أسلاك الاختبار)
ميزات الأداء الرئيسية
التكامل المباشر لخط اختبار مقاومة التيار المستمر — يعيد خرج إزالة المغناطيسية استخدام أسلاك التيار المتصلة بالفعل لاختبار مقاومة التيار المستمر، مما يلغي إعادة توصيل الأسلاك بين مراحل الاختبار.
مبدأ حاصل على براءة اختراع لتحويل تردد التيار المستمر — تتناقص سعة التيار بشكل دوري ويتناوب القطبية بشكل دوري، مما يقلل تدريجياً من حلقة التباطؤ لإلغاء المغناطيسية المتبقية.
إزالة مغناطيسية الطور B — يتم إزالة المغناطيسية بالكامل للمحولات ثلاثية الطور عن طريق إزالة مغناطيسية الطور B فقط.
حكم تلقائي لتثبيت التيار مع الحصول على بيانات 16 بت ومعالجتها للحصول على نتائج متكررة.
أوضاع إزالة المغناطيسية اليدوية والتلقائية — يتسلسل الوضع التلقائي عبر مستويات التيار 10 أمبير، 5 أمبير، 1 أمبير، 500 مللي أمبير، 200 مللي أمبير حتى يصل التقدم إلى 100%، ثم يتم التفريغ تلقائيًا.
إزالة مغناطيسية سريعة — تم تقليلها من 30 دقيقة إلى 4 دقائق كحد أقصى لكل دورة.
تأثير إزالة مغناطيسية كبير — تحسن من 80% إلى أكثر من 90% لكل دورة.
واجهة صينية مع عرض تقدم في الوقت الفعلي — تشغيل واضح وبديهي.
مناسب لـ 35 كيلو فولت وما فوق المحولات الكهربائية الكبيرة ومحولات القياس، وخاصة المحولات ذات السعة الكبيرة 330 كيلو فولت وما فوق.
مدمج وخفيف الوزن — 5 كجم، مثالي لأعمال الصيانة الروتينية.
مبدأ العمل

يطبق XHXC110 طريقة تحويل تردد التيار المستمر: تتناقص سعة تيار إزالة المغناطيسية بشكل دوري وتتناوب قطبيته بشكل دوري، مما يقلل تدريجياً من حلقة التباطؤ ويلغي الأقطاب المغناطيسية بشكل متبادل حتى يتم القضاء على المغناطيسية المتبقية.

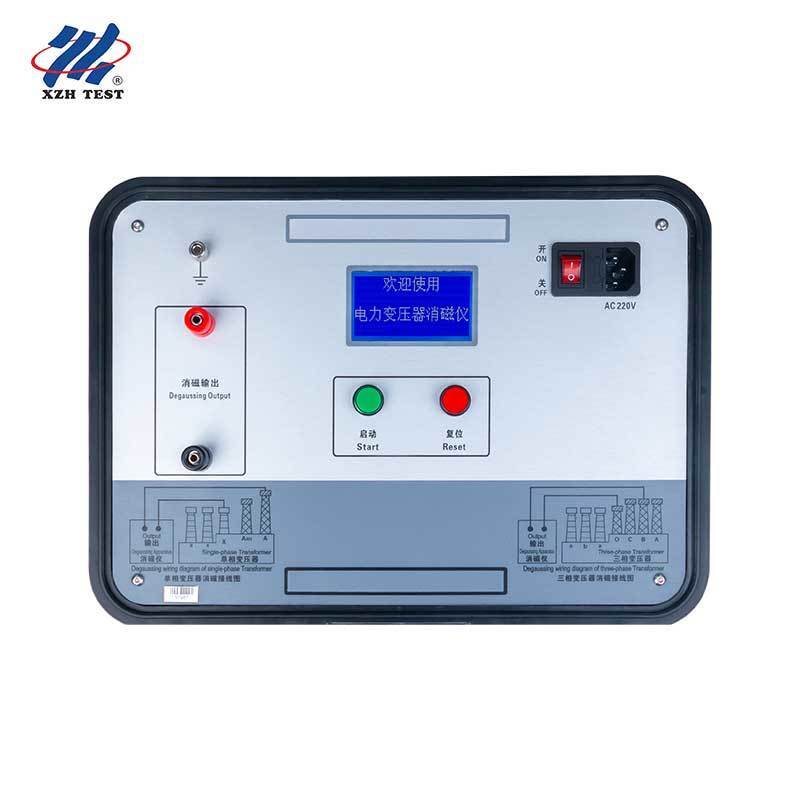

صورة المنتج

XHXC110 Industrial DC Demagnetizer

أسئلة متكررة
س 1: كيف يتكامل XHXC110 مع سير عمل اختبار مقاومة التيار المستمر الحالي لدينا؟
تعيد أطراف خرج إزالة المغناطيسية استخدام أسلاك التيار المتصلة بالفعل لقياس مقاومة التيار المستمر، لذا تصبح إزالة المغناطيسية خطوة تالية سلسة في نفس تسلسل الاختبار. بعد اكتمال اختبار مقاومة التيار المستمر، يقوم الطاقم ببساطة بالتبديل إلى وضع إزالة المغناطيسية وتشغيله دون تحريك أو إعادة توصيل الأسلاك، مما يوفر وقت الإعداد لكل وحدة على كل محول.
س 2: هل هو مناسب لبرامج الصيانة الوقائية الروتينية في مرافق الطاقة؟
نعم. يمكن لفرق الصيانة الوقائية التي تقوم بالفعل بإجراء اختبارات مقاومة التيار المستمر المجدولة إضافة إزالة المغناطيسية كخطوة سريعة ومتكررة. يتسلسل الوضع التلقائي عبر جميع مستويات التيار الخمسة دون إشراف ويتم التفريغ تلقائيًا، لذلك يمكن لفني واحد إكمال إزالة المغناطيسية كجزء من روتين صيانة قياسي دون إشراف إضافي.
س 3: هل يمكن لمختبرات الاختبار الكهربائي إضافة إزالة المغناطيسية إلى تسلسل اختبار المحولات القياسي الخاص بها؟
بالتأكيد. نظرًا لأن XHXC110 يعيد استخدام أسلاك تيار اختبار مقاومة التيار المستمر، يمكن للمختبرات إدخال إزالة المغناطيسية في تسلسل اختبار موجود دون تعديل إعداداتها أو شراء مجموعات أسلاك إضافية. يوفر الحصول على بيانات 16 بت وتأثير يزيد عن 90% لكل دورة نتائج موثقة ومتكررة مناسبة لتقارير الاختبار الرسمية.
س 4: كم من وقت الإعداد توفره عملية تكامل خط التيار المستمر فعليًا؟
تتطلب مزيلات المغناطيسية التقليدية توصيل مجموعة منفصلة من أسلاك الخرج بعد الانتهاء من اختبار مقاومة التيار المستمر. يلغي XHXC110 تمامًا إعادة توصيل الأسلاك هذه عن طريق إعادة استخدام أسلاك التيار الموجودة بالفعل، مما يوفر عادةً عدة دقائق من الإعداد لكل محول ويقلل من احتمالية حدوث أخطاء في التوصيل بين مراحل الاختبار.
س 5: ما هو الفرق بين هذا النموذج المتكامل مع خط التيار المستمر ومزيل المغناطيسية المستقل؟
يتطلب مزيل المغناطيسية المستقل توصيلات خرج خاصة به، مما يضيف خطوات توصيل الأسلاك ووقت الإعداد. تم تصميم هذا النموذج XHXC110 خصيصًا للتكامل: فهو مصمم للعمل بالتتابع مع معدات اختبار مقاومة التيار المستمر، وإعادة استخدام نفس أسلاك التيار، بحيث يعمل سير عمل اختبار المقاومة بالإضافة إلى إزالة المغناطيسية بشكل أسرع وبخطوات يدوية أقل.
