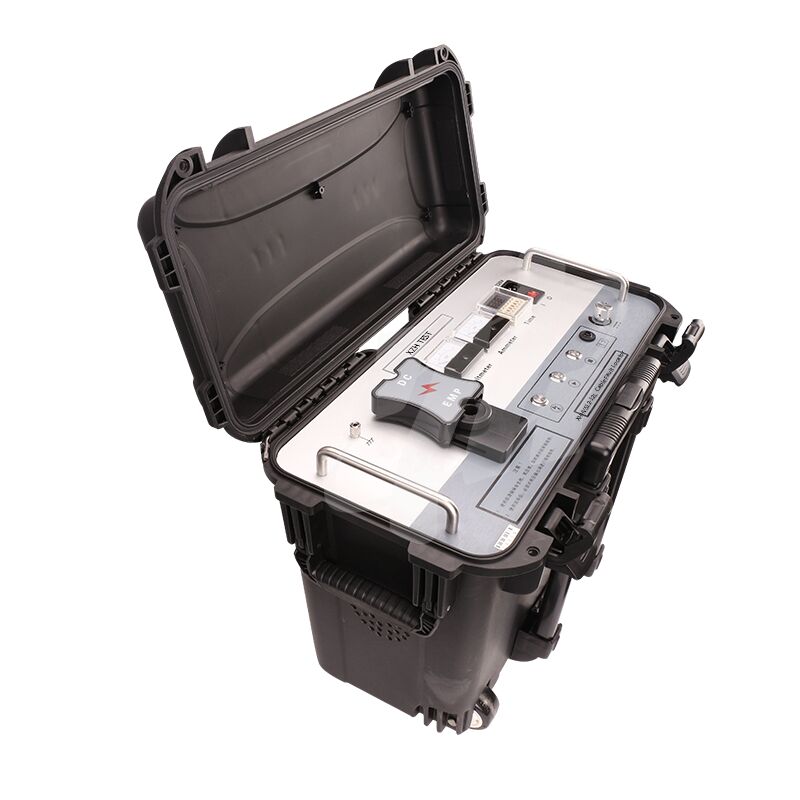

محرك تحديد الأخطاء في الكابلات تحت الأرض مع مكثف 12μF مدمج

XHHV512-12L

مثالية للتفريغ النبض عند اختبار الأخطاء في كابلات 12 كيلو فولت وأدنى من ذلك. كما أنها تعمل لاختبارات الجهد المتردد على معدات كهربائية أخرى.

خصائص المنتج:

قياس التوتر الدقيق في الوقت الحقيقي على الجانب ذو الجهد العالي؛ حماية بدء التشغيل في الموقف الصفر لتحسين السلامة والموثوقية؛ تصميم قياس عالي الجهد الفريد،يسمح لمقياس الفولت بإظهار قيمة فولتاج المكثف في الوقت الحقيقي حتى عند التوقف، مما يوفر للمشغلين السيطرة الكاملة على الجهد العالي؛ يمكن تعيين وقت التفريغ تعسفيا في فترات مناسبة.

وصف وظيفة اللوحة

1أرضية السلامة: أرضية غلاف الأداة لمنع الغلاف من أن يصبح حياً أو أن يتعرض الموظفون لصدمة كهربائية.

2زر التفريغ: عندما يكون الجهد العالي مغلقًا ، فإن الضغط على هذا الزر يفرغ الشحن الداخلي يدويًا.

3زر البدء / مؤشر الموقف الصفر: عندما يكون مؤشر الموقف الصفر مضاء (أصفر) ، فهو يشير إلى أن الجهاز في الموقف الصفر.الضغط على زر البدء سيقوم بتشغيل مخرج الجهد العالي. عندما يكون مؤشر الوضع الصفر مغلقًا ، فهو يشير إلى أن الجهاز ليس في وضعية الصفر. قم بتدوير مفتاح ضبط الجهد في اتجاه عكس عقارب الساعة إلى وضعية الصفر.سيضيء مؤشر الموقف الصفرالضغط على زر بدء التشغيل مرة أخرى سوف تنشط الخروج عالية الجهد.

4أزرار التوقف / مؤشر الجهد العالي: عندما يتم اختبارها أو يحدث خلل ، فإن الضغط على هذا الزر سيقطع انتاج الجهد العالي.مؤشر الجهد العالي سوف تضيء للإشارة إلى أن الخروج الجهد العالي قد بدأتسيطفئ المؤشر للإشارة إلى أنّه توقف إنتاج الجهد العالي.

5. مفتاح حماية التيار الزائد: عند الضغط ، يتم تنشيط وظيفة حماية التيار الزائد ؛ عند الإفراج عن الجهاز ، تم تشغيل حماية التيار الزائد.بعد تشغيل الجهاز، أولاً قم بتحويل هذه المفتاحة في اتجاه عكس عقارب الساعة إلى نهاية، ثم اضغط على زر البدء. ثم ضبط في اتجاه عقارب الساعة لزيادة فولتاج الخروج منخفض إلى عالية،وعلى عكس عقارب الساعة لخفض فولتاج الخروج من عالية إلى منخفضة.

7مفتاح الطاقة: "الموقف 1" يشير إلى أن طاقة AC 220V تعمل لتزويد النظام بالطاقة؛ "الموقف 0" يشير إلى أن طاقة AC 220V مغلقة لتزويد النظام بالطاقة.

8حامل التأمينات: الموقع لتركيب التأمينات في نظام إمدادات الطاقة AC 220V.

9مصدر الكهرباء: مصدر الطاقة التشغيلية للمعدة، منفذ الاتصال AC 220V.

10إعداد الوقت: يحدد فترة وقت التفريغ.

11عداد الكهرباء: يشير إلى التيار على الجانب عالي الجهد.

12فولتمتر: كمبيوتر كيلو فولت يشير إلى الجهد الخارجي للجهد العالي.

13انبعاثات الجهد العالي (EMP): قم بتوصيل خط انبعاثات الجهد العالي أثناء تفريغ النبض.

14انبعاثات الجهد العالي (DC): قم بتوصيل خط انبعاثات الجهد العالي أثناء اختبار الجهد المتردد.
