| مكان المنشأ: | شيان شنشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO CE |
| رقم الموديل: | XHHV535-2L |
مصممة لـ:فرق إصلاح أخطاء كابلات الكهرباء، مقاولون صيانة شبكات توزيع 35 كيلو فولت، مزودي خدمات اختبار التيار العالي الصناعي
القيمة الأساسية:مولد النبضات المباشرة المحمول بالعصا مع مكثف 2μF يوفر طاقة تفريغ 0-1024J لـ 35kV وأقل من الكشف عن خطأ الكابل.الحماية الثلاثية + القفل في الوضع الصفر + فولت متر الاستعداد في الوقت الحقيقي القدرة الكاملة على النبضات 35kV في عامل شكل محمول واحد.

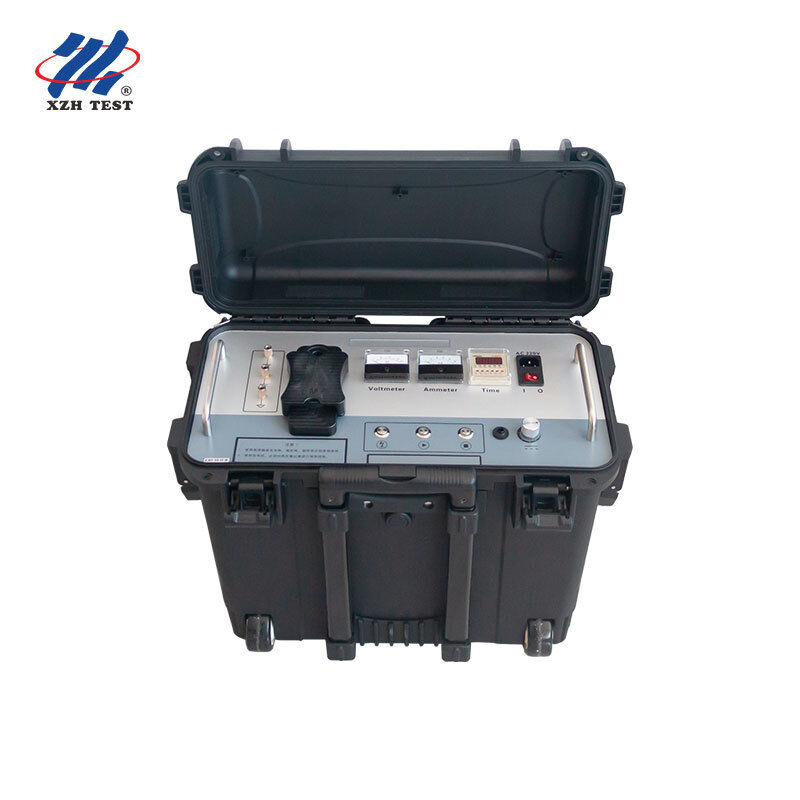

تم بناء XHHV535-2L لفرق تحديد الأخطاء الكابل المهنية الذين يحتاجونالقدرة على التفريغ النبضية من فئة 35kV دون الخدمات اللوجستية لوحدة مثبتة على عربة. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access، خنادق الكابلات مع مسارات وصول ضيقة، والمرافق الصناعية متعددة الطوابق حيث قيود أبعاد المصعد حجم المعدات.
إنجاز الهندسة المحددة من XHHV535-2L هو تقديمالقدرة الكاملة على تفريغ النبض 35kVفي الهيكل المحمول للقضيب. عادة ما تتطلب مولدات التيار الكهربائي من فئة 35 كيلو فولت أغطية مثبتة على عربة مع مسافات خالية كبيرة ، أسلاك داخلية ثقيلة ،والبنوك الكثيفة الحجم للمكثفات جميعها تدفع الوزن والحمولةالـ XHHV535-2L يحقق نفس الجهد من خلال تكنولوجيا HV عالية التردد، تصميم دائرة مصغرة عالية الموثوقيةوهناك بنية شحن / تفريغ متكاملة التي تحذف الكابلات الخارجية المتصلة بينها ووحدات مكثفات منفصلة.
التأثير التشغيلي:مولد الطاقة الكهربائية ذو الطاقة الكهربائية 35 كيلو فولت يمكن أن يحمله فني واحد من السيارة إلى نقطة الاختبارعبر خنادق الكابلات هي ميزة تشغيلية كبيرة لمنظمات الخدمة الميدانيةيقلل من متطلبات المركبات (لا حاجة إلى بوابة رفع) ، ويسرع وقت النشر لكل وظيفة، ويقضي على قيود الجدول الزمني للحاجة إلى طاقم من شخصين للدعوات العادية للخطأ 35kV.
| ميزة السلامة | كيف تحمينا |
|---|---|
| إيقاف البداية في الوضع الصفر | يجب أن يكون مقبض ضبط الجهد عند الصفر قبل أن يتم تمكين مخرج HV |
| فولت متر الاستعداد في الوقت الحقيقي | كيلو فولت متر يعرض فولتاج مكثف باستمرار حتى عندما يتم إيقاف الجهاز. المستخدم دائما يعرف حالة الطاقة قبل الاقتراب من المحطات |
| حماية ثلاثية | دورات التيار الزائد والجهد الزائد والحرارة الزائدة المستقلة مراقبة الإخراج في وقت واحد |
| معدل التسامح المباشر للدائرة القصيرة | تم تصميم مرحلة الإخراج لتحمل ظروف قصيرة خلال تكييف العيوب العدوانية بدون تلف أو استبدال الفتيل ، فقط إعادة ضبط واستمر |
| قدرة التفريغ اليدوي | التبديد المسيطر على طاقة المكثف المتبقية عن طريق أمر المشغل طبقة السلامة الثانوية خارج دائرة التفريغ التلقائي |
| توقيت التفريغ القابل للتكوين | فترات تفريغ قابلة للتعديل تعسفاً يتحكم المشغل في سرعة النبض للحصول على تحديد صوتي مثالي دون التسرع أو الإفراط في الدورة |
يدمج جهاز XHHV535-2L دائرة شحن ودوائر تفريغ داخل علبة صغيرة واحدة.دائرة الشحنعينات التوتر كابل HV وتوجيهها إلى حلقة التحكم في تنظيم التوتر ضمان 2μF تخزين طاقة مكثفات الشحن بدقة إلى المستوى المحدد من قبل المشغل (0-35kV).دائرة التفريغ، يتم تشغيلها بواسطة آلية الدفع، transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
مغناطيس النبض مجموعة متكاملة تضم مصدر الطاقة عالية الجهد المتردد، مكثف تخزين الطاقة،و كرة التفريغ في وحدة وحدات واحدة هي المفتاح ل XHHV535-2L s عامل الشكل المدمجمن خلال القضاء على كابلات التواصل، بنوك مكثفات منفصلة، وفجوات الكرة الخارجية من الإعدادات التقليدية على مستوى المكونات،مغناطيس النبض يحقق نفس الأداء الكهربائي في جزء صغير من الحجم الفيزيائي.
| التطبيق | نوع الكابل المستهدف |
|---|---|
| تحديد خطأ الكابل | كابلات الكهرباء المعزولة من 35 كيلو فولت وأقل من XLPE و PILC و EPR |
| التيار المباشر يقاوم اختبار الجهد | التحقق من العزل بعد التثبيت وبعد الإصلاح على كابلات 35kV والمعدات الكهربائية بما في ذلك المحولات وأجهزة التحويل |
| اختبار الفلاش أوفر عالية الجهد | تحفيز الفلاش اوفر المتحكم به لاكتساب شكل الموجة TDR وقياس المسافة قبل تحديد موقع الخطأ |
| مزامنة صوتية مغناطيسية | تفريغ النبض المتزامن لتحديد موقع نقطة الخطأ بدقة باستخدام مستقبلات ساحة صوتية ومغناطيسية خارجية |
| تقييم الصيانة الوقائية | تقييم حالة الكابلات المخطط لها اتجاهات الإستجابة النابضة للكشف المبكر عن تدهور العزل في شبكات 35kV القديمة |
س: كيف يعمل مولد التيار الكهربائي العالي في الكشف عن أخطاء الكابل؟
مولد التموج يطلق نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوس عالية الجهد في نقطة العيب.هذا القوس ينتج إشارة صوتية (صوت ضجيج قوي يمكن اكتشافه بواسطة الميكروفونات الأرضية) ونبض كهرومغناطيسي (يمكن اكتشافه بواسطة جهاز استقبال استقبالي)من خلال الجمع بين أوقات وصول الإشارات الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع الخطأ بدقة مع تقنية تعرف باسم التزامن الصوتي المغناطيسي.
س: أي نطاق الجهد يجب أن أختار لأشكال مختلفة من الكابلات؟
اختيار الجهد يتبع الجهد التشغيلي المسمى للكابل كإرشاد عام. للكابلات منخفضة الجهد (حتى 1 كيلو فولت) ، استخدم نطاق 8 كيلو فولت أو 12 كيلو فولت. للكابلات التوزيعية متوسطة الجهد (6-15 كيلو فولت).نطاق 16kV مناسببالنسبة لألكابلات نقل الجهد العالي (35kV وما فوق) ، استخدم نطاق 32kV.استشري دائماً مواصفات أقصى فولتاج اختبار لمصنع الكابل وتأكد من الحفاظ على جميع المراحل المسموح بها للسلامة أثناء التشغيل عالية الجهد.
س: ما هي الاحتياطات الأمنية التي يجب مراعاتها أثناء تشغيل مولد الطفرات؟
اختبار مولد التيار الكهربائي العالي يتطلب بروتوكولات أمان صارمة تأكد دائماً من أن الكابل معزول بالكامل عن الطاقة ومنعزلة عن جميع مصادر الطاقة قبل الاتصالإنشاء محيط سلامة لا يقل عن 5 أمتار حول منطقة الاختبار مع علامات تحذيريجب على جميع الموظفين ارتداء أجهزة حماية شخصية مناسبة بما في ذلك الملابس المقاسة بالقوس، والقفازات العازلة للاتصال بالهواء، والحذاء المزدوج للكهرباء.توقف الطوارئ، والإغلاق الصفري للجهد توفر طبقات إضافية من الحماية ولكن لا ينبغي أن تحل أبدا محل إجراءات السلامة المناسبة.
س: ما هي ميزة مستويات الطاقة المتعددة (جول) على هذه الوحدة؟
مستويات الطاقة المختلفة تخدم أغراض تشخيصية مختلفة.864J1024J) مثالية لتأكيد الخطأ الأولي وتحديد أخطاء المقاومة العالية حيث الطاقة المفرطة يمكن أن تفاقم تلف الكابل. توفر الطاقة المتوسطة (1225J) قوة إشارة صوتية مثالية لمعظم تحديد الأخطاء الروتينية. يتم الاحتفاظ بالطاقة العالية (2450J +) للكابلات الطويلة جداً ، سيناريوهات الدفن العميق ،أو أخطاء عالية المعوقة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للكشفيسمح الاختيار من ثلاثة مستويات للمشغلين بمطابقة إنتاج الطاقة مع ظروف الميدان.
س: ما هو الضمان والمساعدة المضمنة مع مولد الطفرة هذا؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. معتمد على CE و ISO 9001: 2015. تتضمن كل وحدة مولد التمديد ، كابل خروج HV ، كابل الأرض ،عصا التفريغ، دليل المستخدم ، و عربة للخدمات الثقيلة مع عجلات قفل للنقل الآمن. التثبيت في الموقع، وتشغيل، وتدريب السلامة المستخدم متاح عند الطلب.قطع الغيار بما في ذلك فجوات التفريغ، مكثفات، وديودات HV مخزنة لاستبدال سريع.
