تحديد عيب الكابل
>

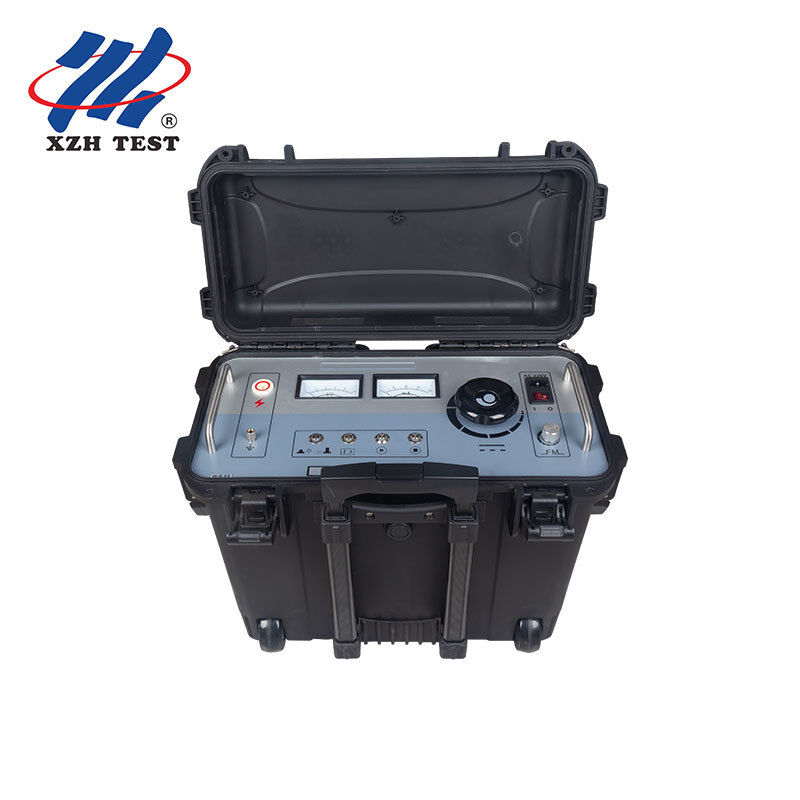

محدد موقع عطل الغلاف الخارجي لكابل 10 كيلوفولت بمشبك تيار | XHHD523L

محدد موقع عطل الغلاف الخارجي لكابل 10 كيلوفولت بمشبك تيار | XHHD523L

تفاصيل المنتج:
مكان المنشأ: xi'an
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: ISO CE
رقم الموديل: XHHD523L
معلومات مفصلة
مكان المنشأ:
xi'an
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
ISO CE
رقم الموديل:
XHHD523L
إبراز:

High Light

إبراز:

محدد عطل الغلاف الخارجي لكابل 10 كيلوفولت

,

محدد موقع عطل الغلاف الخارجي بمشبك تيار

,

محدد عطل الغلاف الخارجي بجهد الخطوة

Trading Information
الحد الأدنى لكمية:
1 وحدة
الأسعار:
قابل للتفاوض
تفاصيل التغليف:
عبوة خشبية
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
تي/تي
القدرة على العرض:
3000 وحدة / سنة
وصف المنتج
XHHG523L مكشف خطأ الغلاف الخارجي للكابل نظرة عامة

فولتاج الخروج لجهاز تحديد العيوب في الغطاء الخارجي للكابلات عالية الجهد هو 10kV أو أقل.تلبية كاملة لمتطلبات الاختبار الصادرة عن المعيار الوطني الصيني GB50150-2006، بما في ذلك اختبارات القبول والوقاية من الغطاء الخارجي للكابلات المناسبة لأنظمة الارتباط المتقاطع وكذلك موقع خطأ الغطاء الخارجي للكابلات.يكتشف بسرعة ودقة أخطاء الترسيم الخارجي والخطر الخفي مثل التيار السريع المفرط في كابلات 10kV-500kV ذات النواة الواحدة وثلاثة نواة عالية الجهد ومتعددة الجهد، ويمكن أيضا إجراء 5kV-10kV، 1 دقيقة DC مقاومة الاختبارات على HDPE و PVC الكابلات الغطاء الخارجي.وهو أداة مخصصة أساسية لصيانة معدات الكابلات من 10kV-500kV وحدات تشغيل الكابلات ذات النواة الواحدة والثلاثة النواة عالية الجهد والعالية الجهد، شركات هندسة الكابلات فائقة الجهد وشركات هندسة نقل الطاقة وتحويلها.

لمن هو (الجمهور المستهدف)

يتم وضع XHHG523L لمرحلة تحديد الموقع ومقاومة عمل الغطاء الخارجي للكابل بمجرد معرفة قسم الخطأ التقريبي ،يستخدم لتحديد موقع خطأ السترة الدقيق، ولتشغيل السترة DC مقاومة الاختبار في الموقع. وهي مصممة لخدمة الكابلات الميدانية وأفراد الصيانة الذين يعملون مباشرة على كابلات 10kV-500kV عالية الجهد و فائقة الجهد،لشركات هندسة الكابلات فائقة الجهد وشركات هندسة نقل الطاقة وتحويلها التي تقوم بإجراء اختبارات قبول السترات والتحليلات الوقائية، ولمالكي أصول الكابلات والمستخدمين الصناعيين والسكك الحديدية والمترو ومحطات الفرعية الذين يحافظون على أجهزة الكابلات عالية الجهد الخاصة بهم.يتم استخدامه في كل من التطبيقات المدفونة مباشرة (طريقة الجهد الخطوة) والتطبيقات التي تم وضعها في النفق (طريقة التيار)، فضلا عن 5kV-10kV، 1 دقيقة السترة DC تحمل الاختبارات على HDPE و PVC غطاء. على عكس الأجهزة الأخرى في نفس الفئة، والتي تجمع خطأ السترة تتراوح مع اختبار مقاومة،هذا الجهاز هو محرك تحديد المواقع المحمول المخصص: ليس لديها قسم الجسر، وبدلا من ذلك تركز على تحديد خطأ الأرض السترة في الموقع وإجراء اختبار مقاومة السترة، في وحدة واحدة محمولة.

خصائص المنتج
حماية تلقائية من التيار الزائد والجهد الزائد والحرارة الزائدة.
حماية بدء التشغيل بموضع الصفر لتحقيق سلامة وموثوقية أكبر.
تصميم تفريغ ذاتي فريد: بمجرد قطع مخرج الجهد العالي، يصبح الجهد العالي الخاص به صفر.
عدادات مؤشر مزدوجة للتيار والجهد، بديهية وواضحة.
التبديل بلمسة واحدة بين وضع المحلية ووضع المقاومة، سريع ومريح.
المجال لا يحتوي على منطقة عمياء
حساسية جهاز الاستقبال قابلة للتعديل مما يجعل تحديد الموقع أكثر ملاءمة
مفتاح الحماية من التيار الزائد ، مريح للاستخدام في كل من وضع المقاومة ووضع التوطين.
المواصفات التقنية
البند المواصفات
الجهد المدخل التيار المتردد 220 فولت (± 10%) ، 50 هرتز (± 2 هرتز)
الجهد الخارجي 0 ~ 10kV (الموجة المربعة) ، قابلة للتعديل
تيار الخروج 0 ~ 200mA
قدرة الإنتاج 2kVA
تعديل التردد الحد الأدنى: 0.2 هرتز، الحد الأقصى: 5 هرتز (يمكن ضبط النطاق)
مبدأ العمل

وظيفة تحديد الموقع: يتم تخضع إمدادات الشبكة الكهربائية AC 220V لتصحيح الموجة الكاملة لتحقيق تحويل ممتاز ،تحويلها إلى إشارة خاصة عالية الطاقة المطلوبة للتعرف عليهايتم تطبيق هذه الإشارة على الكابل ليتم تحديدها من خلال خط الاتصال ، ويمكن استخدام طريقة الجهد الخطوة أو طريقة التيار لتحديد خطأ الكابل بدقة.

طريقة الجهد الخطوة: إذا كان كابل مدفون لديه خطأ الترسيم، يمكن استخدام طريقة الفرق الإمكانية للعثور على نقطة الخطأ.يتم تطبيق جهد اختبار بين نقطة اختبار الكابل المعيب والأرض، بحيث يتم تشكيل حقل توزيع كهربائي مركزي مع نقطة الدخول حول نقطة دخول الكابل في الأرض.لا يوجد فرق محتمل بين أي نقاط من نفس القطر في هذا المجال، ولكن هناك فرق محتمل بين أي نقطتين من نصف قطرها مختلف، وعندما يتم تحديد المسافة بين النقطتين، كلما اقتربت النقطتان من المركز،كلما زاد حجم الفرق المحتمل. من خلال تحريك النقطتين A و B تدريجياً نحو المركز ، يصبح الفرق في الإمكانات صفرًا عندما تكون نقطة الخطأ بالضبط في منتصف الطريق بين A و B ؛إذا استمرت الحركة بعد نقطة الخطأ، يتم عكس قطبية الفرق المحتمل، لذا فإن التحرك ذهابا وإيابا يسمح بحكم نقطة الأرض بدقة.

طريقة التيار: إذا كان للكابل النفقي خطأ في الترسيم ، فيمكن استخدام الاتجاهات المعاكسة للتيار قبل وبعد نقطة الخطأ للعثور على نقطة الخطأ.يتم تطبيق إشارة عالية الجهد النبض على الكابل المعيب بحيث نقطة العيب تفريغ؛ فإن التيارات قبل وبعد نقطة الخطأ عندها لها قطبات معاكسة بينما يكون التيار في نقطة الخطأ أصغر.يتم استخدام مشبك استقبال لحكم اتجاه التيار قبل وبعد نقطة خطأ: ضغط المقبض على الكابل، مربع الاستقبال يشير إلى اتجاه، وإذا استمرت الحركة بعد نقطة الفشل عكس قطبية التيار،لذا التنقل ذهابًا وإيابًا يسمح لنقطة التأرجح أن تحكم بدقة.

وظيفة المقاومة: قم بتبديل مفتاح الوظيفة إلى وظيفة المقاومة إلى خروج 0-10kV لاختبار المقاومة على الكابل.

تكوين الأدوات
تحديد العيوب في الغلاف الخارجي للكابل: وحدة تحديد العيوب أو اختبار الصمود.
خط اتصال عالية الجهد: يربط مخرج الجهد العالي من الوحدة الرئيسية بقلب الكابل قيد الاختبار.
خط التيار الكهربائي: خط التيار الكهربائي للجهاز.
جهاز الاستقبال: الوحدة التي تستقبل الإشارة أثناء تحديد موقع الخطأ.
فيوز: 8A فيوز، فيوز احتياطي لنظام التغذية AC 220V.
سلك الأرض: سلك الأرض في الجهاز.
عقدة الاستقبال: جهاز استقبال من نوع العقدة.
الإطار A: يستخدم مع طريقة الجهد الخطوة.
اللوحة الرئيسيةعمود الترسيم: نقطة الترسيم للجهاز، لحماية السلامة.لوحة المستقبلمفتاح الموقف: 0 مناسبة لبيئات الاختبار مع إشارة دخول أضعف (هناك دائرة مكبر داخلية)؛ يمكن استخدام وضع II فقط لوضع اختبار الجهد الخطوي ، مناسب لبيئات الاختبار مع إشارة دخول أقوى (لا توجد دائرة مكبرة داخلية).العملية الرئيسية
1.إدخال خط الجهد العالي الأحمر في محطة "مخرج الجهد العالي" مع وصلة الطرف الآخر إلى الغطاء المعدني أو الدرع و"الأرض" متصلة بشكل موثوق.لا تربط الأسلاك أبداً بينما الوحدة تعمل.
2.بعد الانتهاء من التوصيل، قم بتوصيل مصدر التيار المتردد 220 فولت و قم بتشغيله
3.تأكيد حالة الكابل في الموقع وأن الأسلاك صحيحة؛ قبل البدء،تحقق مما إذا كان تعديل الجهد قد تم تحويله في الاتجاه المعاكس للساعة إلى الصفر عندما يتم تشغيل مصباح زر البدء ، فهو يشير إلى الوصول إلى وضع الصفر، ولا يمكن تشغيل الوحدة إذا لم يتم تعديلها.
4.اضغط على زر البدء ؛ يشتعل ضوء زر التوقف. استخدم زر تحويل وظيفة تحديد الموقع / المقاومة لتحديد حالة العمل وضع تحديد الموقع (ضوء أخضر) أو وضع المقاومة (ضوء أحمر).في وضع تحديد الموقع، يمكن إدارة زر ضبط التردد لضبط تردد الإخراج.
5.قم بتحويل جهاز ضبط الجهد في اتجاه عقارب الساعة وراقب فولتمتر و آممتر لتحديد الجهد الخارجي المناسب.
6.بعد الاختبار ، قم بتحويل جهاز ضبط الجهد في اتجاه عكس عقارب الساعة إلى وضعية الصفر ، اضغط على زر التوقف حتى يتوقف الجهاز عن العمل ، ثم اغلق.
7.فقط بعد تفريغ الكابل المعيب بالجهد العالي يمكن إزالة أسلاك الاختبار.
استخدموا الأمثلة

تحديد الموقع ‬ طريقة الجهد الدوري (لتحديد أخطاء الغطاء الخارجي للكابلات المدفونة مباشرة،مع الوحدة الرئيسية التي تبث إشارة في وضع تحديد الموقع لضمان خروج تيار نبض مستمر): قم بتثبيت الإطار A وربطه بالمستقبل مع خط توصيل الإطار A ، قم بتعيين مفتاح موقع المستقبل على I (إشارة أضعف) أو II (إشارة أقوى) ،تعديل مستوى الميكروامتر مع زر التعديل في الموقف I (في الموقف II لا يوجد تأثير على زر التعديل)على طول طريق الكابل ، مباشرة فوق الكابل داخل نطاق القياس الخام ، إدخال مسبار الإطار A في الأرض ومراقبة حجم واتجاه المقياس ،باستخدام مقبض ضبط لتعيين التأرجح المؤشر المناسب؛ أبقِ مقبض التثبيت والترتيب من الأمام إلى الخلف للمسبارات A-frame دون تغيير واستمر في تحريك A-frame إلى الأمام فوق الكابل ،أولا العثور على قسم حيث يتغير القطبية ومن ثم النقطة التي تكون فيها إشارة النبض 0 أو عكسها، وهي نقطة الخطأ؛ عندما تنتهي، حدد مفتاح موقف المستقبل إلى 0، اغلق إشارة النبضات عالية الجهد وتفريغ الكابل والمكثف.

تحديد الموقع ‬ الطريقة الحالية (لتحديد أخطاء الغطاء الخارجي للكابلات المنشأة في الأنفاق ، مع إرسال الوحدة الرئيسية لإشارة في وضع تحديد الموقع):ربط مشبك الاستقبال الحالي إلى المستقبل؛ وضع مفتاح وضع المستقبل إلى I (أو II عندما يكون التيار قويا) وصفر الميكروامتر مع زر الصفر ؛ ضمن نطاق القياس التقريبي ،عقدة عقدة استقبال التيار على الكابل ومراقبة حجم واتجاه عداد التيار، باستخدام زر التحكم لضبط تأرجح مؤشر مناسب؛ الحفاظ على زر التحكم واتجاه المشبك الاستقبال دون تغيير واستمر في تحريك المشبك إلى الأمام،أولا العثور على قسم حيث تتغير القطبية ومن ثم النقطة حيث إشارة النبض هو 0، وهي نقطة الخطأ؛ عندما تنتهي، حدد مفتاح موقف المستقبل إلى 0، اغلق إشارة النبضات عالية الجهد وتفريغ الكابل والمكثف.

وضع المقاومة: insert the red high-voltage line into the “high-voltage output” terminal with the other end connected to the metal sheath or armoring and the “ground” reliably connected (never connect wiring while the unit is on)بعد الانتهاء من التوصيل ، قم بتوصيل مصدر الطاقة المتردد 220 فولت وتشغيله ؛ تأكد من حالة الكابل في الموقع وأن التوصيل صحيح ،وقبل بدء التحقق مما إذا كان تعديل الجهد قد تم تحويله في الاتجاه المعاكس للساعة إلى الصفر؛ حدد وضع المقاومة باستخدام زر التبديل الوظيفي (المصابيح الحمراء) ؛ اضغط على زر البدء ويتم تشغيل ضوء زر الإيقاف.تحويل تعديل الجهد في اتجاه عقارب الساعة ومشاهدة فولتميتر وأمبيتر لاختيار الجهد الخارجي المناسببعد الاختبار ، قم بتحويل جهاز ضبط الجهد في الاتجاه المعاكس لساعة إلى وضعية الصفر ، اضغط على زر التوقف ، ثم اغلق ؛فقط بعد تفريغ الكابل المعيب بالجهد العالي يمكن إزالة أسلاك الاختبار.

ملاحظات ومسائل مشتركة
لا تلمس خط الاتصال عالي الجهد والكابل تحت الاختبار أثناء الاختبار ، لتجنب الإصابة بالجهد العالي.
لا تشغيل الوحدة أثناء توصيل الكابلات، وأغلق الطاقة فورا بعد الاختبار.
لا يمكن تشغيل الجهاز عندما لا يكون ضبط الجهد في وضعية الصفر.
إذا لم يكن من الممكن تعيين الصفر على جهاز الاستقبال، فتح الغطاء الخلفي للجهاز واستكشاف ما إذا كانت بطارية 9 فولت تعمل.
يجب أن يكون التأرجح موثوق به

الضمان: في غضون عام من تاريخ الشراء، يتم توفير إصلاح مجاني لمشاكل جودة المنتج، مع الصيانة مدى الحياة والخدمة التقنية.

الأسئلة الشائعة السؤال 1: ما هو XHHG523L المستخدمة؟

إنه جهاز تحديد عوارض الغلاف الخارجي للكابلات عالية الجهد مع إنتاج 10kV أو أقل.يستخدم للكشف بسرعة ودقة عن أخطاء الترسانة الخارجية والخطر المفرط لتسرب التيار في كابلات 10kV-500kV أحادية النواة وثلاثة نواة عالية الجهد ومتعددة الجهد، تلبي بالكامل متطلبات اختبار غطاء الكابل الخارجي من GB50150-2006 ، بما في ذلك اختبارات القبول والوقاية من الغطاء الخارجي المناسب لأنظمة الربط المتقاطع.

س2: ما هي قدرة الإنتاج؟

الجهد المدخل AC 220V (± 10%) ، 50Hz (± 2Hz) ؛ الجهد الخارجي 0 ~ 10kV (موجة مربعة) ويمكن تعديله؛ التيار الخارجي 0 ~ 200mA؛ القدرة الخارجيّة 2kVA؛ويتراوح تعديل التردد من 0 على الأقل.2 هرتز إلى 5 هرتز كحد أقصى (قابلة للتعديل) ، كما يمكنها إجراء اختبارات 5kV-10kV ، مع مقاومة التيار المستمر لمدة دقيقة واحدة على غلافات الكابلات الخارجية HDPE و PVC.

السؤال الثالث: كيف تحدد نقطة الخطأ؟

في وضع التوطين ، يتم تحويل إمدادات AC 220V إلى إشارة خاصة عالية الطاقة تطبق على الكابل ،ويتم تحديد الخطأ مع طريقة الجهد الخطوة للكابلات مدفونة مباشرة (مع الإطار A) أو طريقة التيار الكهربائي للكابلات وضعت في الأنفاق (مع المقبض)، بعد تغير القطبية ثم النقطة التي تكون فيها الإشارة النابضة صفر.

س4: ما هي ميزات الحماية والعرض التي توفرها؟

لديها حماية تلقائية من التيار الزائد والجهد الزائد والحرارة الزائدة ، وحماية بدء الموقف الصفر ، وتصميم تفريغ ذاتي فريد (بمجرد قطع مخرج الجهد العالي ،الجهد العالي الخاص به يصبح صفر)يستخدم عدادات مؤشرات مزدوجة للتيار والجهد، يسمح بتبديل مفتاح واحد بين وضع المحلية ووضع المقاومة، ليس لديه منطقة عمياء في نطاق الاختبار،ويوفر مفتاح حماية فوق التيار الحالي وحساسية المستقبل القابلة للتعديل.

س5: ما هي المواصفات المادية وما هو المشمول؟

الأبعاد هي 540L × 310W × 460H والوزن هو 35kg. يأتي مع الوحدة الرئيسية، خط اتصال عالية الجهد، خط الكهرباء، جهاز استقبال، و 8A فيوز (مع الاحتياطي) ، سلك الأرض,مشبك استقبال وإطار A.
