XHSB505B معرف الكابل — محدد أعطال الكابلات خصائص المنتج
تحديد دقيق وموثوق.
فك تحديد كبير مناسب لمختلف الكابلات.
تشغيل بسيط للغاية.
مؤشر واضح وبديهي.
الوحدة الرئيسية والملحقات محمولة وأنيقة.
قوة إشارة المستقبل قابلة للتعديل.
يمكن اختبار الكابلات الحية وغير الحية.
صغير ومحمول وخفيف الوزن.
مبدأ العمل كشف الكابلات غير الحية
يولد المرسل بشكل أساسي إشارة نبضية خاصة، والتي يتم تطبيقها عبر خط توصيل على الكابل المراد تحديده. وفقًا لمبدأ الحث الكهرومغناطيسي، يتم إنتاج إشارة مستحثة تتوافق مع الإشارة المرسلة على طول الكابل. في الموقع، يتم استخدام مشبك استقبال عالي الحساسية مع المستقبل المحمول للكشف عن جميع الكابلات، ووفقًا لمؤشر مقياس المستقبل، يمكن العثور بدقة على الكابل الذي يحمل الإشارة المطبقة (أي الكابل غير الحي المراد تحديده).
كشف الكابلات الحية
يولد المرسل إشارة النبض الخاصة، والتي يتم تطبيقها عبر مشبك الإرسال المخصص عند نقطة واحدة من الكابل الحي المراد تحديده. وفقًا لمبدأ الحث الكهرومغناطيسي، يتم إنتاج إشارة مستحثة تتوافق مع الإشارة المرسلة على طول الكابل؛ في الموقع، يتم استخدام مشبك الاستقبال عالي الحساسية والمستقبل المحمول للكشف عن جميع الكابلات، ووفقًا لمؤشر المستقبل، يمكن العثور بدقة على الكابل الذي يحمل الإشارة المطبقة (أي الكابل الحي المراد تحديده).
المستخدمون والتطبيقات الموصى بها
هذه الأداة مخصصة لتحديد الكابلات — أي تحديد أي كابل من بين العديد من الكابلات هو الهدف — بدلاً من تحديد الأعطال. تعمل على الكابلات الحية وغير الحية وهي مناسبة بشكل خاص لـ:
1. فرق مواقع إنشاء وتركيب الكابلات
لتأكيد "أي كابل هو الذي نبحث عنه" بسرعة أثناء التمديد، أو النقل، أو الصيانة، أو معالجة الأعطال، باستخدام طريقة التوصيل المباشر أو طريقة الاقتران.
2. الفرق العاملة في خنادق الكابلات والأنفاق
لتحديد الكابل الهدف من بين العديد من الكابلات ذات المواصفات المتماثلة الممددة في خنادق كثيفة وأنفاق طويلة، حيث يوفر اتجاه تأرجح إبرة المقياس حكمًا بديهيًا وموثوقًا.
3. فرق صيانة الكابلات ومعالجة الأعطال
لتحديد الكابلات قبل اختبار الدق الإلزامي قبل الإنشاء، ولتحديد كابل حي دون إجراء أي عملية على الكابل قيد الاختبار (طريقة الاقتران).
المعلمات الفنية
| البند |
المواصفات |
| طريقة التحديد |
يتم الحكم عليها باتجاه تأرجح إبرة المقياس |
| فتحة الفك |
مشبك الإرسال: Φ125 مم؛ مشبك الاستقبال: Φ200 مم |
| جهد الخرج |
الترس الأول (طريقة التوصيل المباشر): 150 فولت؛ الترس الثاني (طريقة الاقتران): 250 فولت |
| نطاق الاختبار |
طريقة التوصيل المباشر: 0 Ω – 1 كيلو أوم؛ طريقة الاقتران: 0 Ω – 50 أوم |
| تيار النبض |
0 – 10 أمبير |
| فترة النبض |
2.75 ثانية لكل دورة |
| مصدر الطاقة |
المرسل: بطارية ليثيوم 12 فولت تيار مستمر؛ المستقبل المحمول: بطاريات بحجم 5 (AA) |
تخطيط الأداة

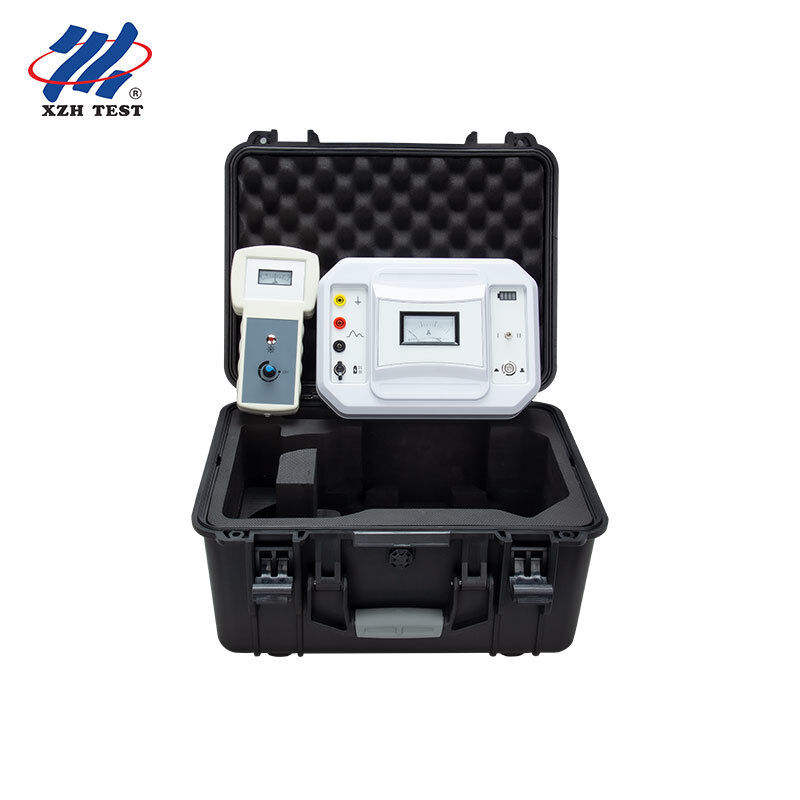

تتكون الأداة من المرسل، ومشبك الإرسال، ومشبك الاستقبال، والمستقبل المحمول.
لوحة المرسل — طرف التأريض: طرف التأريض الآمن للمعدة؛ خرج موجب: خرج المرسل الموجب، متصل بخط الخرج الأحمر؛ خرج سالب: خرج المرسل السالب، متصل بخط الخرج الأسود؛ شحن: منفذ شحن 12 فولت تيار مستمر، قم بتوصيل شاحن 12 فولت لبدء الشحن؛ مفتاح الطاقة: يقوم بتشغيل/إيقاف تشغيل طاقة العمل؛ مفتاح الترس: "I" لتحديد الكابلات غير الحية و "II" لتحديد الكابلات الحية؛ مؤشر البطارية: يعرض مستوى البطارية في الوقت الفعلي عند عمل البطارية المدمجة؛ مقياس الأمبير: يعرض القيمة المتوسطة اللحظية لتيار الخرج.
المستقبل المحمول — مقبض ضبط يضبط قوة الإشارة المستقبلة (باتجاه عقارب الساعة للزيادة، عكس اتجاه عقارب الساعة للنقصان؛ كما أن له وظيفة مفتاح). يتم استخدام موصل BNC في الجانب السفلي لتوصيل مشبك الاستقبال لاستقبال الإشارة.
دليل التشغيل تحديد الكابلات غير الحية — طريقة التوصيل المباشر
طريقة التوصيل 1: قم بتوصيل سلك الاختبار الأحمر للمرسل بنواة الكابل (يكفي طور واحد) وسلك الاختبار الأسود بالأرض؛ قم بتوصيل الطرف البعيد لهذا الطور بالأرض (طبقة حماية الكابل والدرع غير مؤرضين).
طريقة التوصيل 2: قم بتوصيل سلك الاختبار الأحمر بنواة الكابل (يكفي طور واحد)؛ قم بتوصيل سلك الاختبار الأسود بالدرع النحاسي أو درع الكابل؛ قم بتوصيل الطرف البعيد لهذا الطور بالدرع النحاسي أو درع الكابل؛ وتحقق من حالة تأريض الدرع النحاسي أو الدرع. يتأثر تحديد الكابل بحالة تأريض نظام التأريض وما إذا كانت طبقة حماية الكابل أو الدرع سليمة، لذا فإن الطريقتين 1 و 2 تعطيان النتائج المثالية.
إذا كانت مقاومة حلقة التأريض لنظام التأريض كبيرة جدًا أو غير موثوقة، فقد تفشل الإشارة المرسلة في التحميل أو قد تلغي نفسها وستكون نتيجة التحديد ضعيفة؛ في هذه الحالة، اضبط التوصيلات واستخدم الطريقة 1 أو الطريقة 2.
خطوات التشغيل
1.قم بتشغيل مفتاح طاقة المرسل واضبط مفتاح الترس على "I"؛ يومض ضوء الطاقة ثلاث مرات ويتأرجح إبرة مقياس الأمبير ثلاث مرات بنفس التردد، ويخرج إشارة النبض بشكل دوري.
2.قم بتوصيل المستقبل بمشبك الاستقبال وقم بتثبيت مشبك الاستقبال على الكابل قيد الاختبار.
3.لاحظ اتجاه السهم لمشبك الاستقبال (السهم يشير إلى الطرف البعيد)، وإلا فإن الإبرة تتأرجح في الاتجاه المعاكس.
4.قم بتدوير مقبض ضبط المستقبل باتجاه عقارب الساعة؛ عند سماع "بيب" وتشغيل ضوء المؤشر، يتم تشغيل المستقبل. ثم اضبط قوة الإشارة المستقبلة على مستوى مناسب. في هذا الوقت، يتلقى الكابل الذي يحمل الإشارة فقط نفس الاتجاه المستمر ثلاث إشارات مميزة؛ يتطابق تردد تأرجح الإشارة مع تردد المرسل ويصدر صوت "بيب-بيب-بيب".
تحديد الكابلات الحية — طريقة الاقتران
لا يلزم إجراء أي عملية على الكابل قيد الاختبار — فقط قم بتثبيت مشبك الإرسال على الكابل.
يجب أن تكون نهايات غلاف الكابل مؤرضة جيدًا، وإلا فإن تيار الاقتران ينخفض مع زيادة مقاومة التأريض.
إذا لم تكن نهايات الغلاف مؤرضة، أو كان الغلاف مكسورًا في المنتصف، فلا يمكن استخدام طريقة الاقتران.
عند تثبيت مشبك الإرسال على الكابل، يجب أن يشير السهم الموجود على المشبك إلى الطرف البعيد للكابل.
يجب الحفاظ على مشبك الاستقبال ومشبك الإرسال على بعد 2 متر على الأقل.
خطوات التشغيل
1.قم بتوصيل خرج المرسل بمشبك الإرسال وقم بتثبيته على موضع مناسب للكابل الحي المراد تحديده، مع توجيه سهم المشبك إلى الطرف البعيد للكابل.
2.قم بتشغيل مفتاح طاقة المرسل وحدد الترس "II"؛ يومض ضوء الطاقة ثلاث مرات وتتأرجح إبرة مقياس الأمبير ثلاث مرات بنفس التردد، ويخرج إشارة النبض بشكل دوري.
3.قم بتوصيل مشبك الاستقبال بالمستقبل وقم بتثبيته على الكابل قيد الاختبار.
4.لاحظ أن سهم مشبك الاستقبال يشير إلى الطرف البعيد للكابل، وإلا فإن الإبرة تتأرجح بشكل معاكس.
5.قم بتدوير مقبض ضبط المستقبل باتجاه عقارب الساعة؛ عند سماع "بيب" وتشغيل ضوء المؤشر، يتم تشغيل المستقبل. اضبط قوة الإشارة المستقبلة على مستوى مناسب؛ فقط الكابل الذي يحمل الإشارة يتلقى إشارة يتطابق تردد تأرجحها مع تردد تبديل خرج المرسل، ويصدر صوت "بيب-بيب-بيب".
6.إذا لم يتم تحديد الكابل الهدف باستخدام طريقة الاقتران، فمن المستحسن استخدام طريقة التوصيل المباشر.
الاحتياطات
أثناء الاختبار، يجب ضبط قوة الإشارة المستقبلة للمستقبل بشكل مناسب — لا كبيرة جدًا ولا صغيرة جدًا.
بعد تحديد الكابل المراد اختباره، يجب إجراء اختبار دق قبل الإنشاء، لضمان السلامة!
عند تثبيت مشبك الاستقبال على الكابل قيد الاختبار، تأكد من أن الفكين يتلامسان جيدًا؛ الغبار على الفكين، أو الفجوات في التلامس، أو التركيب غير المحكم سيؤثر جميعها على استقبال الإشارة.
إذا كان تأرجح الإبرة غير واضح في الموقع، تحقق مما إذا كان مشبك الاستقبال يتلامس جيدًا.
عند تحديد كابل حي، إذا كان التداخل شديدًا لدرجة أن مشبك الاستقبال يصبح مشبعًا مغناطيسيًا ولا يمكنه استقبال الإشارة، فمن المستحسن استخدام طريقة غير الحية بدلاً من ذلك.
يمكن قصر الأداة مباشرة للاختبار.
عندما لا يتطابق تردد تأرجح إبرة المستقبل مع المرسل، أو تكون سعة التأرجح صغيرة جدًا، تكون الإشارة المستقبلة ضعيفة جدًا — قم بتدوير مقبض الضبط باتجاه عقارب الساعة لزيادة قوة الإشارة المستقبلة.
عندما تتأرجح إبرة المستقبل بشكل غير منتظم أو لا تتأرجح على الإطلاق، تكون إشارة التداخل قوية جدًا، أو أن الكابل قيد الاختبار ليس الكابل الهدف.
اقرأ الدليل بالتفصيل وراقب الاحتياطات ذات الصلة. يمكن استخدام الأداة في الداخل والخارج، ولكن يجب تجنب المطر، والغازات المسببة للتآكل، والغبار الكثيف، والأماكن ذات درجات الحرارة العالية. يجب أن يكون لدى المشغل معرفة عامة بالمعدات الكهربائية أو الأدوات. هذه أداة عالية الدقة ويجب حمايتها من الاهتزازات القوية. يجب أن يتم الإصلاح والرعاية والضبط بواسطة متخصصين. قم بشحن وصيانة المرسل كل شهرين لمنع تلف البطارية. يجب ضبط قوة الإشارة المستقبلة للمستقبل عند نقطة البداية قبل الاختبار (لا كبيرة جدًا ولا صغيرة جدًا) ويجب عدم ضبطها أثناء الاختبار.
أسئلة متكررة
س1. ما هو استخدام معرف الكابل XHSB505B؟
يقوم بتحديد أي كابل هو الهدف من بين العديد من الكابلات أثناء تمديد الكابلات الكهربائية، أو نقلها، أو صيانتها، أو معالجة أعطالها — خاصة في خنادق الكابلات التي تحتوي على العديد من الكابلات ذات المواصفات المتماثلة. يمكنه تحديد الكابلات الحية وغير الحية.
س2. ما هو الفرق بين طريقة التوصيل المباشر وطريقة الاقتران؟
طريقة التوصيل المباشر للكابلات غير الحية: يتم توصيل خرج المرسل بنواة الكابل (أو بالدرع النحاسي/الدرع)، مع نطاق اختبار 0 Ω – 1 كيلو أوم والترس الأول (150 فولت). طريقة الاقتران للكابلات الحية: يتم تثبيت مشبك الإرسال على الكابل دون التعامل مع الكابل، مع نطاق اختبار 0 Ω – 50 أوم والترس الثاني (250 فولت)؛ يجب أن تكون نهايات الغلاف مؤرضة جيدًا.
س3. كيف يتم الحكم على نتيجة التحديد؟
باتجاه تأرجح إبرة المقياس: فقط الكابل الذي يحمل الإشارة يتلقى نفس الاتجاه المستمر ثلاث إشارات مميزة، ويتطابق تردد التأرجح مع المرسل، ويصدر صوت "بيب-بيب-بيب". يجب أن يشير سهم مشبك الاستقبال (ومشبك الإرسال) إلى الطرف البعيد للكابل، وإلا فإن الإبرة تتأرجح في الاتجاه المعاكس.
س4. ما هي المعلمات الفنية الرئيسية؟
التحديد بواسطة اتجاه تأرجح إبرة المقياس؛ فك مشبك الإرسال Φ125 مم وفك مشبك الاستقبال Φ200 مم؛ جهد الخرج 150 فولت (الترس الأول) و 250 فولت (الترس الثاني)؛ نطاق الاختبار 0 Ω – 1 كيلو أوم (مباشر) و 0 Ω – 50 أوم (اقتران)؛ تيار النبض 0 – 10 أمبير؛ فترة النبض 2.75 ثانية لكل دورة؛ مصدر الطاقة بطارية ليثيوم 12 فولت تيار مستمر (المرسل) وبطاريات بحجم 5 (AA) (المستقبل المحمول).
س5. ما هو المضمن في العبوة، وما الذي يجب ملاحظته للسلامة؟
تتضمن العبوة 1 مرسل، 1 مستقبل، 1 شاحن، 1 خط خرج أحمر، 1 خط خرج أسود، 1 مشبك إرسال، 1 مشبك استقبال، وبطاريتين بحجم 5 (AA). للسلامة، بعد تحديد الكابل المراد اختباره، يجب إجراء اختبار دق قبل الإنشاء؛ عند تحديد كابل حي، يجب أن تكون نهايات الغلاف مؤرضة جيدًا ويجب الحفاظ على مشبكي الاستقبال والإرسال على بعد 2 متر على الأقل.
