XHSB505B معرف الكابل — محدد أعطال الكابلات خصائص المنتج
تحديد دقيق وموثوق.
فك تحديد كبير مناسب لمختلف الكابلات (مشابك الإرسال Φ125 مم، مشابك الاستقبال Φ200 مم).
تشغيل بسيط للغاية ومؤشر واضح وبديهي.
الوحدة الرئيسية والملحقات محمولة وأنيقة، صغيرة وخفيفة الوزن.
قوة إشارة المستقبل قابلة للتعديل.
يمكن اختبار الكابلات الحية وغير الحية.
المستخدمون والتطبيقات الموصى بها
هذه الأداة مخصصة لتحديد الكابلات — تحديد أي كابل من بين العديد من الكابلات هو الهدف — لكل من الكابلات الحية وغير الحية. وهي مناسبة بشكل خاص لـ:
1. فرق فحص خنادق الكابلات ومسح سجلات الكابلات
لتأكيد ملكية وهوية كل كابل في الخنادق الكثيفة التي تحتوي على العديد من الكابلات بنفس المواصفات، باستخدام الحكم البديهي لاتجاه تأرجح إبرة المقياس.
2. فرق صيانة الكابلات العاملة على الخطوط الحية ودون انقطاع
لتحديد كابل حي بطريقة الاقتران — لا يلزم إجراء أي عملية على الكابل قيد الاختبار ولا يلزم انقطاع التيار (يجب أن تكون نهايات الغلاف مؤرضة بشكل جيد).
3. فرق نقل وإعادة توصيل وتوصيل الكابلات
لتأكيد الكابل المستهدف بطريقة التوصيل المباشر على الكابلات غير الحية قبل النقل أو إعادة التوصيل، وللعمل مع اختبار الدبوس الإلزامي قبل الإنشاء بعد التحديد.
مبدأ العمل كشف الكابل الحي (طريقة الاقتران)
يولد المرسل إشارة نبضية خاصة، يتم تطبيقها عبر مشبك الإرسال المخصص عند نقطة واحدة من الكابل الحي المراد تحديده. وفقًا لمبدأ الحث الكهرومغناطيسي، يتم إنتاج إشارة مستحثة تتوافق مع الإشارة المرسلة على طول الكابل؛ في الموقع، يتم استخدام مشبك الاستقبال عالي الحساسية والمستقبل المحمول باليد للكشف عن جميع الكابلات، ووفقًا لمؤشر المستقبل، يمكن العثور بدقة على الكابل الذي يحمل الإشارة المطبقة (الكابل الحي المراد تحديده).
كشف الكابل غير الحي (طريقة التوصيل المباشر)
يولد المرسل إشارة النبض الخاصة، والتي يتم تطبيقها عبر خط توصيل على الكابل المراد تحديده. وفقًا لمبدأ الحث الكهرومغناطيسي، يتم إنتاج إشارة مستحثة تتوافق مع الإشارة المرسلة على طول الكابل؛ في الموقع، يتم استخدام مشبك الاستقبال عالي الحساسية والمستقبل المحمول باليد للكشف عن جميع الكابلات، ومن مؤشر المقياس يمكن العثور بدقة على الكابل الذي يحمل الإشارة المطبقة (الكابل غير الحي المراد تحديده).
تخطيط الأداة

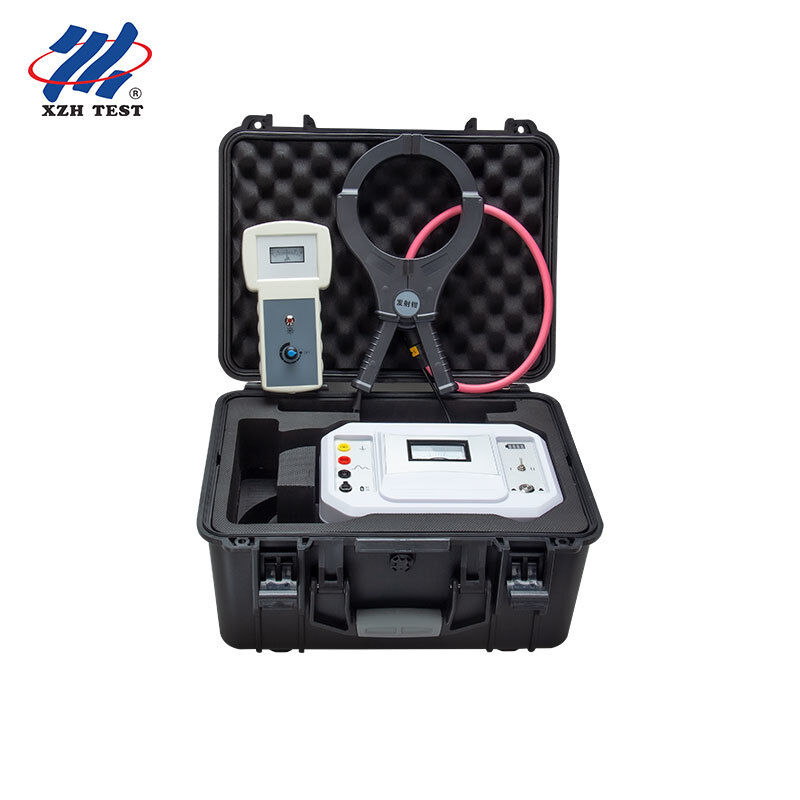

تتكون الأداة من المرسل، ومشابك الإرسال، ومشابك الاستقبال، والمستقبل المحمول باليد.
لوحة المرسل: طرف التأريض (تأريض الأمان للمعدات)؛ مخرج موجب (متصل بخط الإخراج الأحمر)؛ مخرج سالب (متصل بخط الإخراج الأسود)؛ شحن (منفذ شحن DC12V، قم بتوصيل شاحن 12 فولت للشحن)؛ مفتاح الطاقة؛ مفتاح التروس ("I" لتحديد الكابل غير الحي، "II" لتحديد الكابل الحي)؛ مؤشر البطارية (مستوى البطارية في الوقت الفعلي عند عمل البطارية المدمجة)؛ مقياس الأمبير (تيار الخرج اللحظي المتوسط).
المستقبل المحمول باليد: مقبض ضبط يضبط قوة الإشارة المستقبلة (في اتجاه عقارب الساعة للزيادة، عكس اتجاه عقارب الساعة للنقصان؛ كما أن له وظيفة مفتاح)؛ موصل BNC في الجانب السفلي يوصل مشبك الاستقبال.
المعلمات الفنية
| البند |
المواصفات |
| طريقة التحديد |
يتم الحكم عليها باتجاه تأرجح إبرة المقياس |
| فتحة الفك |
مشابك الإرسال: Φ125 مم؛ مشابك الاستقبال: Φ200 مم |
| جهد الخرج |
الترس الأول (طريقة التوصيل المباشر): 150 فولت؛ الترس الثاني (طريقة الاقتران): 250 فولت |
| نطاق الاختبار |
طريقة التوصيل المباشر: 0Ω–1 كيلو أوم؛ طريقة الاقتران: 0Ω–50 أوم |
| تيار النبض |
0–10 أمبير |
| فترة النبض |
2.75 ثانية لكل دورة |
| مصدر الطاقة |
المرسل: بطارية ليثيوم 12 فولت تيار مستمر؛ المستقبل المحمول باليد: بطاريات بحجم 5 (AA) |
دليل التشغيل تحديد الكابل الحي — طريقة الاقتران
لا يلزم إجراء أي عملية على الكابل قيد الاختبار — قم ببساطة بتثبيت مشبك الإرسال على الكابل.
يجب أن تكون نهايات غلاف الكابل مؤرضة بشكل جيد، وإلا فإن تيار الاقتران ينخفض مع زيادة مقاومة التأريض.
إذا لم تكن نهايات الغلاف مؤرضة، أو كان الغلاف مكسورًا في المنتصف، فلا يمكن استخدام طريقة الاقتران.
عند التثبيت، يجب أن يشير السهم الموجود على مشبك الإرسال إلى الطرف البعيد للكابل.
يجب إبقاء مشبك الاستقبال ومشابك الإرسال على بعد 2 متر على الأقل.
1.قم بتوصيل خرج المرسل بمشبك الإرسال وثبته في موضع مناسب للكابل الحي، مع توجيه سهم المشبك إلى الطرف البعيد للكابل.
2.قم بتشغيل مفتاح طاقة المرسل وحدد الترس "II"؛ يومض ضوء الطاقة ثلاث مرات وتتأرجح إبرة مقياس الأمبير ثلاث مرات بنفس التردد، مع إخراج إشارة النبض بشكل دوري.
3.قم بتوصيل مشبك الاستقبال بالمستقبل وثبته على الكابل قيد الاختبار.
4.لاحظ أن سهم مشبك الاستقبال يشير إلى الطرف البعيد للكابل، وإلا فإن الإبرة تتأرجح في الاتجاه المعاكس.
5.قم بتدوير مقبض ضبط المستقبل في اتجاه عقارب الساعة؛ عند سماع صوت "بيب" وتشغيل ضوء المؤشر، يتم تشغيل المستقبل. اضبط قوة الإشارة المستقبلة على مستوى مناسب؛ فقط الكابل الذي يحمل الإشارة يتلقى إشارة يتطابق تردد تأرجحها مع تردد تبديل خرج المرسل، مع صوت "بيب-بيب-بيب".
6.إذا لم يكن من الممكن تحديد الكابل المستهدف بطريقة الاقتران، فمن المستحسن استخدام طريقة التوصيل المباشر.
تحديد الكابل غير الحي — طريقة التوصيل المباشر
طريقة التوصيم 1: قم بتوصيل سلك الاختبار الأحمر بنواة الكابل (يكفي طور واحد) وسلك الاختبار الأسود بالأرض؛ قم بتوصيل الطرف البعيد لهذا الطور بالأرض (طبقة حماية الكابل والدرع غير مؤرضين).
طريقة التوصيم 2: قم بتوصيل سلك الاختبار الأحمر بنواة الكابل (يكفي طور واحد)؛ قم بتوصيل سلك الاختبار الأسود بالنحاس الواقي أو درع الكابل؛ قم بتوصيل الطرف البعيد لهذا الطور بالنحاس الواقي أو درع الكابل؛ وتحقق من حالة تأريض النحاس الواقي أو الدرع. يتأثر التحديد بحالة تأريض نظام التأريض وما إذا كان الدرع أو الواقي سليمًا، لذا فإن الطريقتين 1 و 2 تعطيان النتائج المثالية.
إذا كانت مقاومة حلقة التأريض كبيرة جدًا أو غير موثوقة، فقد تفشل الإشارة المرسلة في التحميل أو قد تلغي نفسها وتكون النتيجة ضعيفة؛ اضبط التوصيم واستخدم الطريقة 1 أو الطريقة 2.
1.قم بتشغيل مفتاح طاقة المرسل واضبط مفتاح التروس على "I"؛ يومض ضوء الطاقة ثلاث مرات وتتأرجح إبرة مقياس الأمبير ثلاث مرات بنفس التردد، مع إخراج إشارة النبض بشكل دوري.
2.قم بتوصيل المستقبل بمشبك الاستقبال وثبته على الكابل قيد الاختبار.
3.لاحظ اتجاه سهم مشبك الاستقبال (يشير السهم إلى الطرف البعيد)، وإلا فإن الإبرة تتأرجح في الاتجاه المعاكس.
4.قم بتدوير مقبض ضبط المستقبل في اتجاه عقارب الساعة؛ عند سماع صوت "بيب" وتشغيل ضوء المؤشر، يتم تشغيل المستقبل. اضبط قوة الإشارة المستقبلة على مستوى مناسب؛ فقط الكابل الذي يحمل الإشارة يتلقى نفس الإشارات المميزة الثلاث المستمرة في نفس الاتجاه، مع تطابق تردد التأرجح مع المرسل وصوت "بيب-بيب-بيب".
الاحتياطات
بعد تحديد الكابل المراد اختباره، يجب إجراء اختبار دبوس قبل الإنشاء، لضمان السلامة!
أثناء الاختبار، يجب ضبط قوة الإشارة المستقبلة للمستقبل بشكل مناسب — لا كبيرة جدًا ولا صغيرة جدًا — ويجب ضبطها عند نقطة البداية قبل الاختبار؛ يجب عدم تعديلها أثناء الاختبار.
عند تثبيت مشبك الاستقبال على الكابل قيد الاختبار، تأكد من أن الفكين يتلامسان بشكل جيد؛ الغبار والفجوات أو التركيب غير المحكم سيؤثر على استقبال الإشارة.
إذا كان تأرجح الإبرة غير واضح في الموقع، تحقق مما إذا كان مشبك الاستقبال يتلامس بشكل جيد.
عند تحديد كابل حي، إذا كان التداخل شديدًا لدرجة أن مشبك الاستقبال يصبح مشبعًا مغناطيسيًا ولا يمكنه استقبال الإشارة، فمن المستحسن استخدام طريقة الكابل غير الحي بدلاً من ذلك.
يمكن قصر الدائرة الكهربائية للأداة مباشرة للاختبار.
عندما لا يتطابق تردد تأرجح إبرة المستقبل مع المرسل، أو تكون سعة التأرجح صغيرة جدًا، تكون الإشارة ضعيفة جدًا — قم بتدوير مقبض الضبط في اتجاه عقارب الساعة لزيادة قوة الإشارة المستقبلة.
عندما تتأرجح إبرة المستقبل بشكل غير منتظم أو لا تتأرجح على الإطلاق، يكون التداخل قويًا جدًا، أو أن الكابل قيد الاختبار ليس الكابل المستهدف.
يمكن استخدام الأداة في الداخل والخارج، ولكن يجب تجنب المطر والغازات المسببة للتآكل والغبار الكثيف والأماكن ذات درجات الحرارة العالية. يجب أن يكون لدى المشغل معرفة عامة بالمعدات أو الأدوات الكهربائية. إنها أداة عالية الدقة ويجب حمايتها من الاهتزازات القوية؛ يجب أن يتم الإصلاح والرعاية والضبط بواسطة متخصصين. قم بشحن وصيانة المرسل كل شهرين لمنع تلف البطارية.
أسئلة متكررة
س1. ما هي المشكلة التي يحلها محدد الكابلات XHSB505B؟
يحل مشكلة الموقع "أي كابل هو الذي نبحث عنه" أثناء مد الكابلات الكهربائية ونقلها وصيانتها ومعالجة الأعطال — خاصة في خنادق الكابلات حيث يتم مد العديد من الكابلات بنفس المواصفات — مما يساعد على تجنب قطع أو إعادة توصيل الكابل الخطأ عن طريق الخطأ.
س2. كيف يتم الحكم على نتيجة التحديد؟
باتجاه تأرجح إبرة المقياس: فقط الكابل الذي يحمل الإشارة المطبقة يتلقى نفس الإشارات المميزة الثلاث المستمرة في نفس الاتجاه، ويتطابق تردد التأرجح مع المرسل، ويصدر صوت "بيب-بيب-بيب". يجب أن يشير سهم مشبك الاستقبال (ومشبك الإرسال) إلى الطرف البعيد للكابل، وإلا فإن الإبرة تتأرجح في الاتجاه المعاكس.
س3. ما هي المعلمات الفنية الرئيسية؟
التحديد بواسطة اتجاه تأرجح إبرة المقياس؛ فك مشبك الإرسال Φ125 مم وفك مشبك الاستقبال Φ200 مم؛ جهد الخرج 150 فولت (الترس الأول) و 250 فولت (الترس الثاني)؛ نطاق الاختبار 0Ω–1 كيلو أوم (توصيل مباشر) و 0Ω–50 أوم (اقتران)؛ تيار النبض 0–10 أمبير؛ فترة النبض 2.75 ثانية لكل دورة؛ مصدر الطاقة بطارية ليثيوم 12 فولت تيار مستمر (المرسل) وبطاريات بحجم 5 (AA) (المستقبل المحمول باليد).
س4. ما الذي يجب ملاحظته عند تحديد كابل حي بطريقة الاقتران؟
لا يلزم إجراء أي عملية على الكابل قيد الاختبار؛ يجب أن تكون نهايات غلاف الكابل مؤرضة بشكل جيد (وإلا ينخفض تيار الاقتران مع زيادة مقاومة التأريض)، وإذا لم تكن نهايات الغلاف مؤرضة أو كان الغلاف مكسورًا في المنتصف، فلا يمكن استخدام طريقة الاقتران. عند التثبيت، يجب أن يشير سهم المشبك إلى الطرف البعيد للكابل، ويجب إبقاء مشبك الاستقبال ومشابك الإرسال على بعد 2 متر على الأقل.
س5. ما الذي يتم تضمينه في العبوة؟
تشمل العبوة 1 مرسل، 1 مستقبل، 1 شاحن، 1 سلك خرج أحمر، 1 سلك خرج أسود، 1 مشبك إرسال، 1 مشبك استقبال، وبطاريتين بحجم 5 (AA). في غضون عام واحد من الشراء، يتم إصلاح مشاكل الجودة مجانًا، ويتم توفير خدمة الإصلاح والخدمة الفنية مدى الحياة.
