تحديد عيب الكابل
>

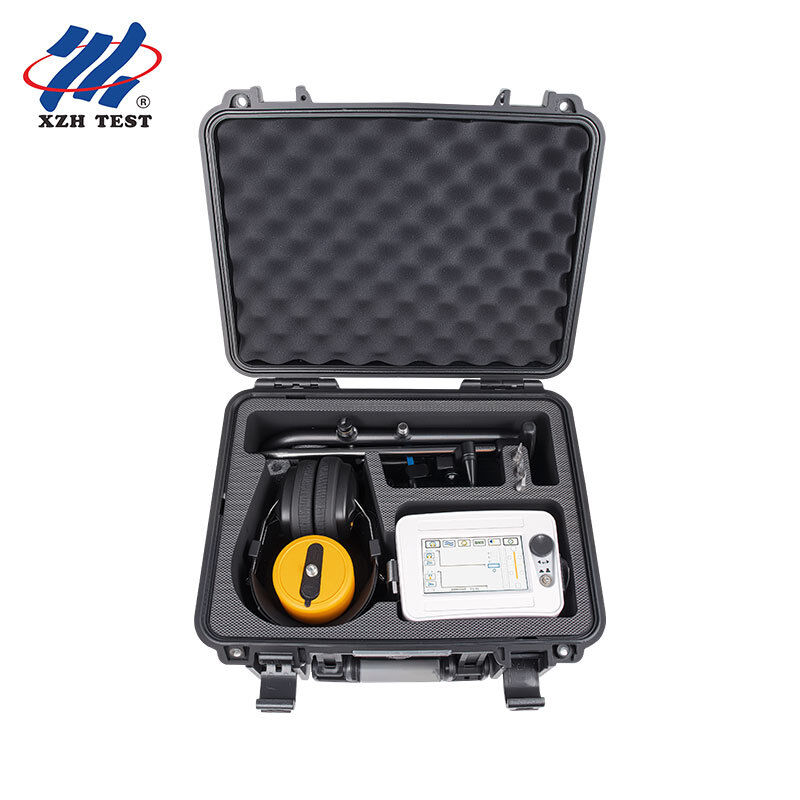

جهاز تحديد أخطاء الكابلات أداة مزامنة مغناطيسية صوتية مع BNR IP65 مقاوم للماء XHDD503E

جهاز تحديد أخطاء الكابلات أداة مزامنة مغناطيسية صوتية مع BNR IP65 مقاوم للماء XHDD503E

تفاصيل المنتج:
مكان المنشأ: شيان، شنشي، الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: CE/ISO
رقم الموديل: اكس اتش دي دي 503 اي
معلومات مفصلة
مكان المنشأ:
شيان، شنشي، الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE/ISO
رقم الموديل:
اكس اتش دي دي 503 اي
إبراز:

High Light

إبراز:

BNR background noise reduction Cable Fault Locator

,

mute noise reduction TDR Cable Tester

,

magnetic measurement method Cable Fault Detector

Trading Information
الحد الأدنى لكمية:
1 وحدة
الأسعار:
قابل للتفاوض
تفاصيل التغليف:
عبوة خشبية
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
تي/تي
القدرة على العرض:
3000 وحدة / سنة
وصف المنتج
نظرة عامة على المنتج

يستخدم مؤشر خطأ الكابل XHDD503E مبادئ التقاط الاهتزاز والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقطة خطأ الكابل. يتم تفريغ نقطة الخطأ بواسطة وميض بمساعدة مولد نبض عالي الجهد. يتم التقاط موجات الاهتزاز والموجات الصوتية والموجات الكهرومغناطيسية الناتجة عن تفريغ الفلاش بواسطة المسبار الخاص لأداة التحديد، ويتم تضخيمها ومعالجتها وعرضها وإخراجها بواسطة الأداة. يحدد المُختبر بعد ذلك الموقع الدقيق لنقطة الخلل عن طريق السمع والبصر، مما يكمل مهمة التحديد الدقيق لنقطة عطل الكابل "مباشرة فوق الكابل وضمن نطاق القياس التقريبي".

أداة التحديد هذه مناسبة للمقاومة المنخفضة، وقصر الدائرة، وأخطاء الدائرة المفتوحة والفصل لكابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إضاءة الشوارع والأسلاك المدفونة من مواد مختلفة، والمقاطع العرضية والوسائط، بالإضافة إلى التسرب عالي المقاومة وأخطاء الوميض عالية المقاومة.

الميزات الرئيسية
شاشة LCD تعمل باللمس مقاس 5 بوصات عالية السطوع تضمن الرؤية تحت ضوء الشمس
4 أوضاع اختبار: قياسي، ومحسن، وتقليل الضوضاء، ومخصص
4 وظائف تحديد: المزامنة الصوتية المغناطيسية، الصوتية النقية، المغناطيسية النقية والجهد المتدرج (الإطار A)
مجهزة بوظيفة BNR (تقليل الضوضاء الخلفية) ووظائف كتم الصوت
مجهزة بمؤشر انحراف المسار
مستشعرات إشارة عزل مادي متعددة الطبقات، مقاومة للماء بدرجة IP65
بطارية ليثيوم مدمجة ذات سعة كبيرة مع وقت استعداد طويل، وشاحن سريع
صغير وخفيف الوزن، وسهل التشغيل، مع واجهة بسيطة بين الإنسان والآلة
المعلمات التقنية
غرض مواصفة
معلمات التصفية كل التمرير: 100 هرتز - 1600 هرتز؛ تمرير منخفض: 100 هرتز - 300 هرتز؛ تمريرة عالية: 160 هرتز - 1600 هرتز؛ ممر الموجة: 200 هرتز – 600 هرتز
تعديل القناة 8 مستويات لكل من الصوت والمغناطيسية والجهد
كسب الإخراج 16 مستوى (0–112 ديسيبل)
مقاومة الإخراج 350 أوم
دقة تحديد المواقع الصوتية والمغناطيسية أقل من 0.1 م
دقة تحديد موضع الجهد أقل من 0.5 م
دقة تحديد المسار أقل من 0.5 م
مزود الطاقة 4 × 18650 بطاريات ليثيوم قياسية
وقت الانتظار أكثر من 8 ساعات
درجة الحرارة المحيطة -25 درجة مئوية إلى 65 درجة مئوية؛ الرطوبة النسبية ≥ 90%
مبدأ العمل طريقة المزامنة الصوتية والمغناطيسية

استنادًا إلى طريقة التحديد الصوتي التقليدية، تضيف هذه الطريقة اكتشاف الإشارات الكهرومغناطيسية وتطبيقها. عندما يقوم مولد الجهد العالي بتفريغ الصدمات على الكابل المعيب، يتم نقل الصوت الناتج عن التفريغ عند نقطة العطل إلى الأرض ويتم التقاطه بواسطة مسبار حساس للغاية؛ بعد التضخيم، يُسمع صوت "فرقعة" عبر سماعات الرأس. يستقبل المسبار المدمج إشارة المجال المغناطيسي في الوقت الفعلي، وباستخدام المبدأ القائل بأن المجال المغناطيسي ينتشر بشكل أسرع بكثير من الصوت، يحدد مسافة نقطة الخلل عن طريق اكتشاف الفارق الزمني بين الإشارة الكهرومغناطيسية والإشارة الصوتية. يتم تحريك موضع المستشعر للعثور على النقطة ذات أصغر فارق زمني صوتي ومغناطيسي، ويكون موقع الخطأ الدقيق أسفلها مباشرة.

طريقة الصوت النقي

تُستخدم طريقة الصوت النقي بشكل أساسي لقياس المقاومة العالية وأخطاء الفلاش. يطبق مصدر الجهد العالي الجهد النبضي على كابل العطل لإحداث انهيار التفريغ عند نقطة العطل، ويتم استخدام الصوت الناتج أثناء التفريغ لتحديد موقع العطل بدقة. يقوم مستشعر الاهتزاز الصوتي بتحويل الإشارة الصوتية إلى إشارة كهربائية، يتم تضخيمها وتصفيتها، ثم استعادتها أخيرًا للصوت من خلال سماعات الرأس أو عرضها حسب شدة الصوت. المكان الذي يتمتع بأعلى كثافة صوتية هو نقطة الخلل.

طريقة مغناطيسية نقية

يمكن للطريقة المغناطيسية النقية تحديد مسار الكابل والموقع الدقيق لنقطة الخلل. يطبق مصدر الجهد العالي الجهد النبضي على الكابل المعيب، ويلتقط ملف الحث إشارة النبض، ويتم الحكم على الانحراف عن الكابل من خلال خصائص إشارة النبض. عندما تنحرف خصائص إشارات النبض الملتقطة، يتم تحديد النقطة على أنها نقطة خطأ.

طريقة الجهد (طريقة الإطار A)

بالنسبة لخطأ أرضي في كابل مدفون، يتم استخدام طريقة فرق الجهد للعثور على نقطة الخطأ. تتم إضافة جهد اختبار بين نقطة اختبار الكابل المعيب والأرض، مما يشكل مجالًا كهربائيًا موزعًا متحد المركز مع نقطة الدخول حول نقطة دخول الكابل. لا يوجد فرق محتمل بين النقاط التي لها نفس نصف القطر، ولكن يوجد فرق محتمل بين النقاط ذات أنصاف أقطار مختلفة (النقطتان A وB). يتم نقل النقطتين تدريجياً إلى نقطة المركز؛ عندما تكون نقطة الصدع بالضبط بين النقطتين A وB، يصبح فرق الجهد صفرًا، وإذا تحركت النقاط إلى ما بعد نقطة الصدع تنعكس القطبية - لذلك يمكن تحديد نقطة التأريض بدقة عن طريق التحرك ذهابًا وإيابًا.

واجهة التشغيل والإعدادات

يتم تشغيل الأداة عن طريق شاشة تعمل باللمس أو عن طريق التحكم في الضبط بزر واحد. تشتمل واجهة التشغيل على منطقة عرض الشكل الموجي (شكل موجة المجال المغناطيسي وشكل موجة الصوت) ومنطقة تعديل المعلمة.

كسب الصوت (1-8 تروس) ومشغل الصوت (0-99 مستوى)
كسب المجال المغناطيسي (1-8 تروس) ومشغل المجال المغناطيسي (0-99 تروس)
اختيار طريقة العمل واختيار وضع العمل
وضع التصفية: تصفية التمرير الكامل والتمرير العالي والمنخفض وتمرير النطاق
إعداد كتم الصوت؛ إعداد BNR (تقليل الضوضاء الرقمية في الخلفية).
ضبط مستوى الصوت (0–16 مستوى)
مؤشر المسار، وكثافة الصوت، والإشارة الكهرومغناطيسية، وقوة المجال المغناطيسي، ومؤشر المسبار، وأربع مجموعات من بيانات فرق الوقت الصوتية والمغناطيسية (مللي ثانية) وعرض طاقة البطارية

يحتوي مرشح قناة الصوت على عرض النطاق الترددي الافتراضي للمصنع من 100 هرتز إلى 1600 هرتز. يمكن تحديد معلمات المرشح المناسبة لمواقع مختلفة - على سبيل المثال، على الرصيف الصلب بالقرب من نقطة الصدع، يحافظ مرشح التمرير العالي على صوت تفريغ الصدمات عالي التردد بشكل أفضل، في حين يكون مرشح التمرير المنخفض مناسبًا بعيدًا أو على التربة الناعمة أو الرمال. تصفية ممر الموجة هو حل وسط بين الاثنين.

ملخص الاستخدام العمل مع مولد نبض الجهد العالي

يتم استخدام المؤشر مع مولد إشارة نبضية عالية الجهد يعمل في حالة التفريغ الدوري. تتضمن طرق الأسلاك طريقة الطور إلى الدرع (المفضل عندما يكون هناك تلف في العزل من الطور إلى الأرض، حيث يكون توهين صوت التفريغ صغيرًا)، وطريقة الطور إلى الطور (لخطأ بسيط من الطور إلى الطور بدون تأريض مشترك)، وطريقة الأسلاك لخطأ فصل بسيط.

اختيار منطقة التحديد

قبل التحديد، يجب أن يكون مسار الكابل واضحًا أولاً؛ إذا كانت الرسومات والبيانات غير كاملة، فيجب إجراء الكشف عن المسار ووضع العلامات. استنادًا إلى نتائج قياس المسافة ومع الأخذ في الاعتبار هامش لوحة رأس الكابل والتضاريس، يتم تحديد موقع نقطة الخلل تقريبًا، بشكل عام ضمن (قيمة قياس المسافة ± 50 مترًا). يبدأ التحديد الدقيق بعد اختراق نقطة الخطأ.

تحديد الخطوات
وضع الصوت النقي: قم بتوصيل المستشعر وسماعات الرأس، ثم ضع المستشعر بشكل مسطح على الأرض مباشرة فوق الكابل وحركه على فترات تتراوح بين 0.5 إلى 2 متر تقريبًا؛ أعلى نقطة هي نقطة الخطأ.
الطريقة المغناطيسية النقية: حرك المستشعر على طول المسار مع إبقائه دائمًا على الجانب الأيسر أو الأيمن؛ بعد اجتياز نقطة الخطأ، تنعكس إشارة المسار، والنقطة العكسية هي نقطة الخطأ.
التزامن الصوتي المغناطيسي (الوضع القياسي / المخصص): ابحث عن المنطقة المجاورة لنقطة الخلل، ثم قم بقياس التأخير الصوتي المغناطيسي على فترات زمنية صغيرة حتى يتم العثور على أصغر قيمة تأخير؛ وتقع نقطة الصدع تحته مباشرة، مع وجود خطأ في حدود 0.2 متر.
وضع الجهد (طريقة الإطار A، فقط عندما يكون الموصل ثابتًا): أدخل الإطار A في التربة، وتحرك في الاتجاه المشار إليه بالسهم الأحمر أو الأخضر، وعندما يكون الرسم البياني كبيرًا نسبيًا والعكس باللونين الأحمر والأخضر، فهذه هي نقطة الخطأ.
الاحتياطات والأخطاء الشائعة
عندما تكون طاقة البطارية أقل من 20%، تعرض الواجهة رمز البرق ويحتاج الجهاز إلى الشحن؛ تستغرق البطارية الفارغة بالكامل حوالي 4 ساعات لشحنها بالكامل. ضوء الشاحن الأحمر يعني الشحن والضوء الأخضر يعني اكتمال الشحن.
يعتبر المسبار مكونًا حساسًا ويجب عدم تفكيكه.
إذا فشل الجهاز، أرسله إلى المصنع الأصلي لإصلاحه؛ لا تفكيكها في الإرادة.
لا تستخدم المذيبات المسببة للتآكل (مثل المذيبات الكيميائية أو الكحول) لمسح شاشة LCD؛ استخدم قطعة قماش شبه جافة وخالية من الألياف مبللة بالماء الدافئ ثم قطعة قماش جافة من الألياف الدقيقة.
حاول عدم وضع المستشعر على جسم الكابل لتحديد مكانه، حيث إن صوت فرقعة ضعيف يتم سماعه في أي موضع من الكابل هو اهتزاز بسبب الضغط الكهربائي ولا يمكن استخدامه لتحديد الموقع.
إذا لم يكن من الممكن اختبار إشارة المجال المغناطيسي، فتحقق من طاقة البطارية وإعدادات كسب قناة المجال المغناطيسي والكابل بين المضيف والمسبار، وقم بتشغيل عرض الشكل الموجي.
إذا لم يكن هناك صوت من سماعات الأذن عند تثبيت المسبار أو النقر عليه، فتحقق من طاقة البطارية وإعدادات كسب قناة الصوت والكابل بين المضيف والمسبار.

ملحوظة:لا يمكن استخدام طريقة الإطار A إلا عندما يكون الموصل متصلاً بالأرض (أرض ميتة).

من هو من أجل

XHDD503E هو أأداة تحديد دقيقة للخطوة النهائية الدقيقة بعد تحديد موقع الخطأ بشكل تقريبي. لقد تم تصميمه للفرق التي تجمعه مع مولد نبض عالي الجهد ويجب أن تحدد نقطة الخلل بدقةمواقع ذات أسطح صلبة وعالية الضوضاء المحيطة- تحت الخرسانة والأسفلت، وعلى طول الشوارع المزدحمة، وعلى المقاومة العالية أو العيوب الوميضة - حيث يتم فقدان طريقة الاستماع الصوتية البسيطة بسهولة في الضوضاء.

أطقم تحديد موقع خطأ كابلات الطاقة التي تعرف بالفعل منطقة الخطأ التقريبية من محدد موقع مسبق وتحتاج الآن إلى تحديد دقيق.
تعمل فرق صيانة شبكات التوزيع وكابلات إنارة الشوارع على تحديد الأعطال في الخطوط المدفونة تحت الرصيف الصلب.
متخصصون في الكابلات المحورية عالية التردد والأسلاك المدفونة يعملون مع مختلف المواد والمقاطع العرضية والوسائط.
تتعامل الفرق مع التسرب عالي المقاومة وأخطاء الوميض عالية المقاومة التي يصعب تأكيدها بالصوت وحده.
تعمل الأطقم الميدانية بالقرب من حركة المرور المباشرة ومصادر الضوضاء الأخرى التي تعتمد على تقليل ضوضاء الخلفية (BNR) وفارق التوقيت الصوتي والمغناطيسي لإجراء المكالمة بثقة.
التعليمات

س1. ماذا يفعل XHDD503E؟
إنه عبارة عن مؤشر خطأ في الكابل يستخدم التقاط الاهتزاز والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقطة خطأ الكابل. يعمل باستخدام مولد نبض عالي الجهد، فهو يلتقط الاهتزازات والصوت والموجات الكهرومغناطيسية الناتجة عن تفريغ الوميض عند العطل ويتيح للمشغل تحديد النقطة بدقة عن طريق السمع والبصر، مباشرة فوق الكابل وضمن نطاق القياس التقريبي.

س2. ما هي العيوب والكابلات المناسبة لها؟
إنه يناسب المقاومة المنخفضة، وقصر الدائرة، وأخطاء الدائرة المفتوحة والفصل لكابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إضاءة الشوارع والأسلاك المدفونة من مواد مختلفة، والمقاطع العرضية والوسائط، بالإضافة إلى التسرب عالي المقاومة وأخطاء الوميض عالية المقاومة. لا يمكن استخدام طريقة الإطار A (جهد الخطوة) إلا عندما يكون الموصل مؤرضًا.

س3. ما هي طرق التحديد التي توفرها؟
يوفر أربعة: المزامنة الصوتية المغناطيسية، الصوتية النقية، المغناطيسية النقية، وطريقة الجهد (الإطار A/جهد الخطوة). يضيف التزامن الصوتي المغناطيسي اكتشاف الإشارات الكهرومغناطيسية إلى الطريقة الصوتية التقليدية ويحدد المسافة بفارق التوقيت بين الإشارات الكهرومغناطيسية والصوتية.

س 4. ما هي الدقة وظروف العمل التي يمكن توقعها؟
دقة تحديد المواقع الصوتية والمغناطيسية أقل من 0.1 متر، ودقة تحديد موضع الجهد الكهربي أقل من 0.5 متر، ودقة تحديد المسار أقل من 0.5 متر. يعمل على 4 × 18650 بطاريات ليثيوم مع أكثر من 8 ساعات من الاستعداد، عند -25 درجة مئوية إلى 65 درجة مئوية ورطوبة نسبية ≥ 90%، وأجهزة الاستشعار مقاومة للماء حتى IP65.

س5. ما الذي يجب ملاحظته، وما الذي يتضمنه؟
قم بشحن الجهاز عندما تكون طاقة البطارية أقل من 20% (حوالي 4 ساعات للشحن الكامل)؛ لا تقم بتفكيك المسبار أو الأداة؛ قم بتنظيف شاشة LCD فقط باستخدام قطعة قماش شبه جافة وخالية من الألياف؛ وتجنب وضع المستشعر على جسم الكابل. تتضمن الحزمة مؤشر خطأ الكابل، وسماعات الرأس، والمسبار (مع قضيب التوصيل، ورأس المسبار وثلاثة مخالب)، وخط إشارة 7 النواة، والشاحن، والإطار A (مع كابل الإطار A)، ودبوسين أرضيين ومفتاح زهرة متعدد الوظائف، مع ضمان مجاني لمدة عام واحد وصيانة مدى الحياة وخدمة فنية.
