كاشف أعطال الكابلات | جهاز تحديد الأعطال الصوتي المغناطيسي مع مؤشر المسار IP65 | XHDD503C

كاشف أعطال الكابلات | جهاز تحديد الأعطال الصوتي المغناطيسي مع مؤشر المسار IP65 | XHDD503C

تفاصيل المنتج:
مكان المنشأ: شيان، شنشي، الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: CE/ISO
رقم الموديل: XHDD503C
معلومات مفصلة
مكان المنشأ:
شيان، شنشي، الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE/ISO
رقم الموديل:
XHDD503C
إبراز:

High Light

إبراز:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
الحد الأدنى لكمية:
1 وحدة
الأسعار:
قابل للتفاوض
تفاصيل التغليف:
عبوة خشبية
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
تي/تي
القدرة على العرض:
3000 وحدة / سنة
وصف المنتج
نظرة عامة على المنتج

يستخدم جهاز تحديد أعطال الكابلات XHDD503C طريقة المزامنة الصوتية والمغناطيسية لتحديد نقطة عطل في كابل الطاقة. يتم إنشاء تفريغ إلكتروني بواسطة مولد تفريغ الصدمات، ويتم التقاطه وتضخيمه بواسطة المسبار المقابل، ويتم تحديد الموقع الدقيق لنقطة العطل عن طريق الحكم السمعي والبصري. إنه جهاز يكمل تحديد الموقع الدقيق لنقطة عطل الكابل ضمن نطاق القياس التقريبي ويجمع فرق الوقت الصوتي والمغناطيسي. يدمج تقنية تحديد المواقع، واختبار بمساعدة المسار، وتقنيات أخرى، ويوفر أوضاع اختبار متعددة ومعلومات توجيهية غنية ومتنوعة لإكمال تحديد موقع عطل الكابل بكفاءة ودقة.

هذه الأداة لتحديد المواقع مناسبة لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في كابلات الطاقة، وكابلات التردد العالي المحورية، وكابلات إنارة الشوارع، والأسلاك المدفونة من مواد مختلفة، ومقاطع عرضية مختلفة، ووسائط مختلفة، بالإضافة إلى أعطال التسرب عالية المقاومة وأعطال التفريغ العالي المقاومة.

الميزات الرئيسية
شاشة LCD تعمل باللمس مقاس 5 بوصات وعالية السطوع تضمن الرؤية تحت أشعة الشمس
تقنية تحديد المواقع المتزامنة الصوتية والمغناطيسية التي تحسب تلقائيًا فرق الوقت الصوتي والمغناطيسي
يمكن تعديل قيمة الكسب وقيمة الزناد للإشارات الصوتية والمغناطيسية يدويًا للتكيف مع البيئات المختلفة
تقنية تقليل الضوضاء الخلفية مع خيار طرق الترشيح
وظائف تقليل الضوضاء الخلفية BNR وتقليل الضوضاء الصامتة
مجهزة بمؤشر انحراف المسار
مستشعرات إشارة معزولة ماديًا متعددة الطبقات، درجة مقاومة للماء IP65
بطارية ليثيوم مدمجة ذات سعة كبيرة مع وقت استعداد طويل، وشاحن سريع
صغير وخفيف الوزن، سهل التشغيل، مع واجهة بسيطة بين الإنسان والآلة
المعلمات الفنية
البند المواصفات
معلمات المرشح مرور شامل: 100 هرتز - 1600 هرتز؛ تمرير منخفض: 100 هرتز - 300 هرتز؛ تمرير عالي: 160 هرتز - 1600 هرتز؛ تمرير نطاق: 200 هرتز - 600 هرتز
كسب القناة 8 مستويات قابلة للتعديل
كسب القناة المغناطيسية 8 مستويات قابلة للتعديل
كسب الخرج 16 مستوى (0 - 112 ديسيبل)
مقاومة الخرج 350 أوم
دقة تحديد المواقع الصوتية والمغناطيسية أقل من 0.1 متر
دقة تحديد المسار أقل من 0.5 متر
مزود الطاقة 4 × 18650 بطاريات ليثيوم قياسية
وقت الاستعداد أكثر من 8 ساعات
درجة حرارة البيئة المحيطة -25 درجة مئوية إلى 65 درجة مئوية؛ الرطوبة النسبية ≤ 90%
مبدأ العمل

يستخدم الجهاز طريقة المزامنة الصوتية والمغناطيسية لتحديد موقع العطل بدقة. إنها طريقة تحديد موقع دقيقة وفريدة جدًا، تعتمد على طريقة تحديد المواقع الصوتية التقليدية مع اكتشاف وتطبيق إشارات كهرومغناطيسية إضافية.

عندما يقوم مولد الجهد العالي بإجراء تفريغ صدمة على الكابل المعيب، ينتقل الصوت الناتج عن التفريغ عند نقطة العطل إلى الأرض. يتم التقاط الإشارة الصوتية بواسطة مسبار عالي الحساسية؛ بعد التضخيم، يُسمع صوت "فرقعة" عبر سماعات الرأس. يلتقط المسبار المدمج إشارة المجال المغناطيسي في الوقت الفعلي، وباستخدام مبدأ أن المجال المغناطيسي ينتشر أسرع بكثير من الصوت، يتم تحديد مسافة نقطة العطل عن طريق اكتشاف فرق الوقت بين الإشارة الكهرومغناطيسية والإشارة الصوتية. يتم تحريك موضع المستشعر للعثور على النقطة ذات أصغر فرق وقت صوتي ومغناطيسي، ويقع موقع العطل الدقيق أسفلها مباشرة.

عادةً ما تراقب أجهزة تحديد المواقع الصوتية التقليدية فقط باستخدام سماعات الأذن، أو تعتمد على تأرجح مؤشر العداد لتحديد صوت التفريغ عند نقطة العطل. نظرًا لأن صوت التفريغ يختفي في لحظة ولا يختلف كثيرًا عن ضوضاء البيئة، فإنه غالبًا ما يجلب صعوبات كبيرة للمشغلين الأقل خبرة. تتجنب طريقة المزامنة الصوتية والمغناطيسية بفعالية هذه المشاكل في الطريقة الصوتية التقليدية.

واجهة التشغيل والإعدادات

يتم تشغيل الجهاز عن طريق شاشة اللمس أو التحكم في الضبط بزر واحد. تتضمن واجهة التشغيل منطقة عرض الموجة ومنطقة ضبط المعلمات.

إعداد كسب المجال المغناطيسي (1-8 مستويات) وإعداد زناد المجال المغناطيسي (0-99 مستوى)
إعداد كسب الصوت (1-8 مستويات) وإعداد زناد الصوت (0-99 مستوى)
مؤشر المسبار؛ إعداد وضع المرشح (مرشح مرور شامل، تمرير عالي، تمرير منخفض، وتمرير نطاق)
إعداد كتم الصوت؛ إعداد BNR (تقليل الضوضاء الرقمي الخلفي)
إعداد مستوى الصوت (0-16 مستوى؛ يوصى بـ 8 مستويات)
عرض طاقة البطارية، مؤشر المسار، شدة الصوت، الإشارة الكهرومغناطيسية، قوة المجال المغناطيسي، أربع مجموعات من بيانات فرق الوقت الصوتي والمغناطيسي (مللي ثانية)، وعرض المسبار

يحتوي مرشح القناة الصوتية على نطاق افتراضي للمصنع يبلغ 100 هرتز - 1600 هرتز. يمكن اختيار معلمات المرشح المناسبة للمواقع المختلفة - على سبيل المثال، على الأرصفة الصلبة القريبة من نقطة العطل، يحافظ مرشح التمرير العالي على أفضل صوت تفريغ الصدمات عالي التردد، بينما أبعد أو على التربة الناعمة أو الرمل، يكون مرشح التمرير المنخفض مناسبًا. يعتبر ترشيح النطاق حلاً وسطًا بين الاثنين.

ملاحظة: عندما تكون مجموعات البيانات الأربع التي تم جمعها أقل من 30 مللي ثانية لثلاث مرات متتالية، يظهر الرمز بجوار الإشارة الكهرومغناطيسية، مما يشير إلى الاقتراب من نقطة العطل.

ملخص الاستخدام التوصيل بمولد الجهد العالي

يتطلب تحديد المواقع بالمزامنة الصوتية والمغناطيسية مولد إشارة صدمة عالي الجهد يعمل في حالة تفريغ دوري. تشمل طرق التوصيل طريقة الطور إلى المدرع (مفضلة عند وجود تلف في عزل الطور إلى الأرض، حيث يكون توهين صوت التفريغ صغيرًا)، وطريقة الطور إلى الطور (لخلل بسيط في الطور إلى الطور بدون تأريض مدمج)، وطريقة التوصيل لخلل انقطاع بسيط.

اختيار منطقة تحديد المواقع

قبل تحديد المواقع، يجب أولاً توضيح مسار الكابل؛ إذا كانت الرسومات والبيانات غير مكتملة، يجب إجراء اكتشاف المسار ووضع علامات. بناءً على نتائج قياس المسافة مع مراعاة هامش لوحة رأس الكابل والتضاريس، يتم تحديد موقع نقطة العطل تقريبًا، بشكل عام ضمن (قيمة قياس المسافة ± 50 مترًا). بعد التأكد من اختراق نقطة العطل وأن دورة تفريغ مولد النبضات عالي الجهد تتراوح بين 3-5 ثوانٍ، ابدأ تحديد المواقع مباشرة فوق الكابل في المنطقة المحددة.

خطوات تحديد المواقع

قم بتوصيل مستشعر المسبار بمقبس المستشعر وسماعة الأذن بمقبس سماعة الرأس. في المنطقة المحددة، ضع المستشعر بشكل مسطح على الأرض مباشرة فوق الكابل، موجهًا في اتجاه مد الكابل، وحدد وضع المزامنة الصوتية والمغناطيسية. راقب شكل الموجة واستمع عبر سماعات الرأس لبدء تحديد المواقع. مبدأ البدء الموصى به هو عتبة منخفضة، وكسب كبير، وحجم صوت مرتفع. بعد سماع الصوت ورؤية كل من شكل الموجة الصوتية وشكل الموجة المغناطيسية، قم بتحريك مسبار الاستشعار كل 1-2 متر تقريبًا وراقب أكثر من دورتي تفريغ عند كل نقطة. استمر في التحرك للأمام حتى لا يمكن سماع الصوت أو رؤية شكل الموجة أو رؤيتهما، وتتغير قيمة فرق الوقت من كبيرة إلى صغيرة ثم إلى كبيرة؛ ثم عد وأعد التحديد. عند إعادة التحديد، قم بزيادة العتبة، وتقليل الكسب، وخفض مستوى الصوت، وابحث عن النقطة التي يكون فيها الصوت وشكل الموجة أكبر ما يمكن والنقطة التي يكون فيها فرق الوقت أصغر ما يمكن - تطابق النقطتين هو نقطة العطل.

الاحتياطات والأعطال الشائعة
عندما تكون طاقة البطارية أقل من 20٪، تعرض الواجهة رمز برق وتحتاج الأداة إلى الشحن؛ تستغرق البطارية التي تم تفريغها بالكامل حوالي 4 ساعات للشحن الكامل. الضوء الأحمر للشاحن يعني الشحن والضوء الأخضر يعني اكتمال الشحن.
المسبار هو مكون حساس ويجب عدم تفكيكه.
إذا فشلت الأداة، أرسلها إلى المصنع الأصلي للإصلاح؛ لا تقم بتفكيكها حسب الرغبة.
لا تستخدم مذيبات أكالة (مثل المذيبات الكيميائية أو الكحول) لمسح شاشة LCD؛ استخدم قطعة قماش شبه جافة خالية من الألياف مبللة بالماء الدافئ ثم قطعة قماش مايكروفايبر جافة.
حاول عدم وضع المستشعر على جسم الكابل لتحديد المواقع، حيث أن صوت الفرقعة الخافت الذي يُسمع في أي موضع من الكابل هو اهتزاز إجهاد كهربائي ولا يمكن استخدامه لتحديد المواقع.
إذا لم يتمكن من اختبار إشارة المجال المغناطيسي، فتحقق من طاقة البطارية، وإعداد كسب قناة المجال المغناطيسي، والكابل بين المضيف والمسبار، وقم بتشغيل عرض الموجة.
إذا لم يكن هناك صوت من سماعات الأذن عند تثبيت المسبار أو النقر عليه، فتحقق من طاقة البطارية، وإعداد كسب قناة الصوت، والكابل بين المضيف والمسبار.
لمن هذا المنتج

XHDD503C هوأداة تحديد مواقع صوتية ومغناطيسية بمساعدة المسار للشبكات التي يكون مسار كابلها غير مؤكد أو غير موثق. تم بناؤه للفرق التي يجب عليها تأكيد مسار الكابل ثم تحديد موقع العطل في نفس المهمة - الشبكات القديمة أو ذات السجلات السيئة، والخطوط المدفونة المختلطة، والمواقع التي تكون فيها الرسومات وبيانات المسار غير مكتملة، لذلك يحتاج المشغل إلى مؤشر انحراف المسار جنبًا إلى جنب مع فرق الوقت الصوتي والمغناطيسي للاقتراب من النقطة.

فرق تحديد مواقع الأعطال التي تعمل على شبكات الكابلات القديمة أو ذات التوثيق السيئ حيث يجب إعادة تأكيد المسار نفسه في الموقع.
فرق تجمع بين اكتشاف المسار وتحديد المواقع الصوتية والمغناطيسية في تمريرة واحدة فوق الكابل.
متخصصو كابلات التردد العالي المحورية وكابلات إنارة الشوارع والأسلاك المدفونة الذين يعملون مع مواد مختلفة ومقاطع عرضية ووسائط مختلفة.
المشغلون الذين يريدون من الأداة حساب فرق الوقت الصوتي والمغناطيسي تلقائيًا بحيث يمكن الحكم على النقطة بشكل متكرر.
فرق ميدانية يجب عليها العثور على أقوى نقطة صوت وموجة جنبًا إلى جنب مع أصغر نقطة فرق وقت لتأكيد موقع العطل.
أسئلة وأجوبة

س1. ماذا يفعل XHDD503C؟
إنه جهاز تحديد أعطال الكابلات يستخدم طريقة المزامنة الصوتية والمغناطيسية لتحديد نقطة عطل في كابل الطاقة. يتم إنشاء تفريغ إلكتروني بواسطة مولد تفريغ صدمات ويتم التقاطه وتضخيمه بواسطة المسبار، ويتم تحديد النقطة بدقة عن طريق الحكم السمعي والبصري ضمن نطاق القياس التقريبي، مع جمع فرق الوقت الصوتي والمغناطيسي أيضًا.

س2. ما هي الأعطال والكابلات التي يناسبها؟
يناسب أعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في كابلات الطاقة، وكابلات التردد العالي المحورية، وكابلات إنارة الشوارع، والأسلاك المدفونة من مواد مختلفة، ومقاطع عرضية مختلفة، ووسائط مختلفة، بالإضافة إلى أعطال التسرب عالية المقاومة وأعطال التفريغ العالي المقاومة.

س3. كيف تعمل طريقة المزامنة الصوتية والمغناطيسية؟
تعتمد على الطريقة الصوتية التقليدية مع اكتشاف إشارة كهرومغناطيسية إضافي. يصل صوت التفريغ إلى الأرض ويتم التقاطه بواسطة المسبار، بينما يلتقط المسبار المدمج إشارة المجال المغناطيسي في الوقت الفعلي. نظرًا لأن المجال المغناطيسي ينتشر أسرع بكثير من الصوت، يتم تحديد مسافة نقطة العطل من فرق الوقت بين الإشارتين؛ النقطة ذات أصغر فرق وقت تكون مباشرة فوق العطل.

س4. ما هي الدقة وظروف العمل التي يمكن توقعها؟
دقة تحديد المواقع الصوتية والمغناطيسية أقل من 0.1 متر ودقة تحديد المسار أقل من 0.5 متر. تعمل بـ 4 × 18650 بطاريات ليثيوم قياسية مع أكثر من 8 ساعات من وقت الاستعداد، عند درجة حرارة -25 درجة مئوية إلى 65 درجة مئوية ورطوبة نسبية ≤ 90٪، والمستشعرات مقاومة للماء حتى IP65.

س5. ما الذي يجب ملاحظته، وماذا يشمل؟

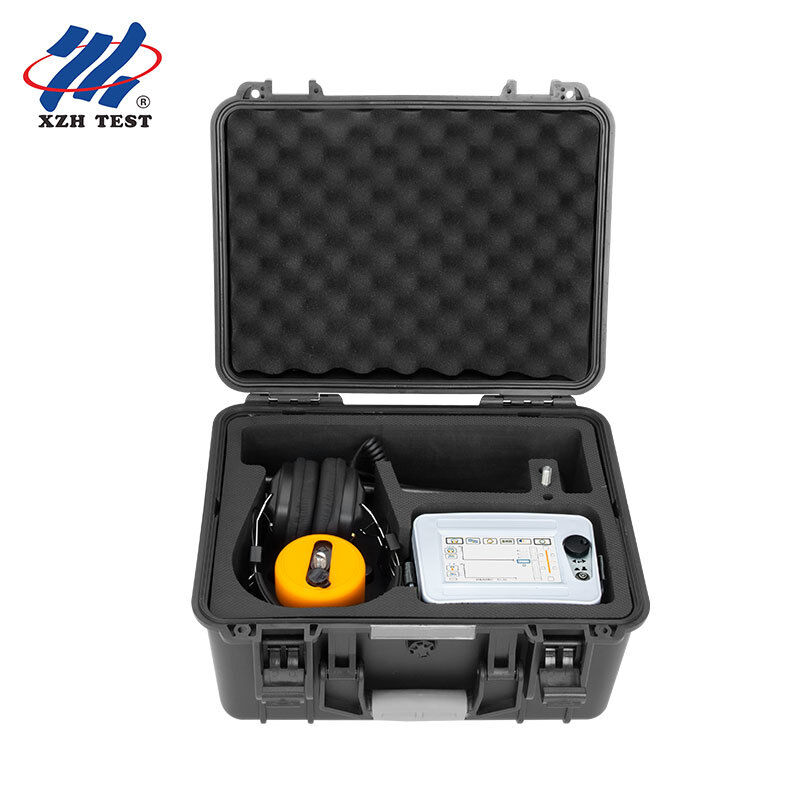

اشحن الجهاز عندما تكون طاقة البطارية أقل من 20٪ (حوالي 4 ساعات للشحن الكامل)؛ لا تقم بتفكيك المسبار أو الجهاز؛ نظف شاشة LCD فقط بقطعة قماش شبه جافة خالية من الألياف؛ وتجنب وضع المستشعر على جسم الكابل. تشمل العبوة جهاز تحديد أعطال الكابلات، وسماعات الرأس، والمسبار (مع قضيب توصيل ورأس مسبار وثلاثة مخالب)، وخط إشارة 7 نوى، وشاحن، ومفتاح متعدد الوظائف، مع ضمان مجاني لمدة عام واحد وصيانة وخدمة فنية مدى الحياة.
