تحديد عيب الكابل
>

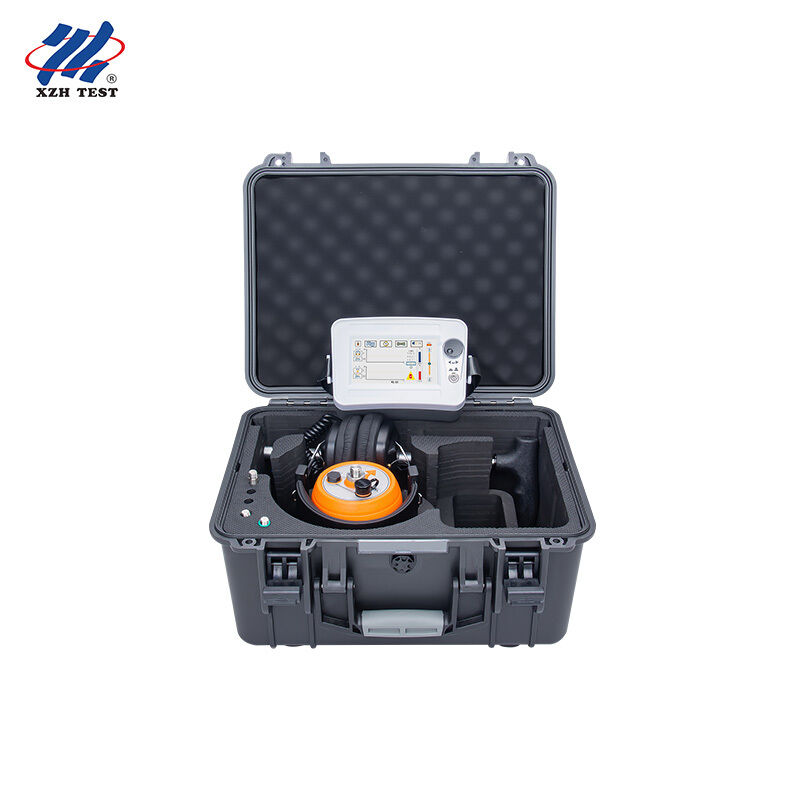

مؤشر خطأ الكابلات. المُسجل الرقمي. التزامن المغناطيسي الصوتي مع إشارة خطأ.

مؤشر خطأ الكابلات. المُسجل الرقمي. التزامن المغناطيسي الصوتي مع إشارة خطأ.

تفاصيل المنتج:
مكان المنشأ: شيان، شنشي، الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: ISO/CE
رقم الموديل: XHDD503C+
معلومات مفصلة
مكان المنشأ:
شيان، شنشي، الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
ISO/CE
رقم الموديل:
XHDD503C+
إبراز:

High Light

إبراز:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
الحد الأدنى لكمية:
1 وحدة
الأسعار:
قابل للتفاوض
تفاصيل التغليف:
عبوة خشبية
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
تي/تي
القدرة على العرض:
3000 وحدة / سنة
وصف المنتج
نظرة عامة على المنتج

يستخدم جهاز تحديد أعطال الكابلات XHDD503C+ مبدأ التزامن الصوتي المغناطيسي لالتقاط الاهتزازات والحث الكهرومغناطيسي لتحديد الموقع الدقيق لأعطال الكابلات. يقوم مولد نبضات عالي الجهد بتحفيز تفريغ وميضي عند نقطة العطل. يتم جمع موجات الاهتزاز والموجات الصوتية والموجات الكهرومغناطيسية الناتجة بواسطة المسبار المخصص للجهاز، ومعالجتها بذكاء بواسطة الوحدة الرئيسية، وإخراج وعرض شكل الموجة الصوتية للعطل. أخيرًا، يستخدم المختبر السمع والبصر لتحديد الموقع الدقيق للعطل، وإكمال مهمة تحديد نقطة عطل الكابل بدقة "مباشرة فوق الكابل، ضمن نطاق مقاس تقريبًا".

هذا الجهاز مناسب للكشف عن أعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والدوائر المقطوعة في كابلات الطاقة المختلفة، والكابلات المحورية، والكابلات منخفضة الجهد ذات مستويات الجهد المختلفة، والمقاطع العرضية والوسائط المختلفة، بالإضافة إلى أعطال المقاومة العالية للتسرب والوميض.

الميزات الرئيسية
شاشة LCD عالية السطوع تعمل باللمس (480 × 850، 350 شمعة) تضمن الرؤية حتى في ضوء الشمس
تقنية تحديد المواقع المتزامنة الصوتية المغناطيسية التي تحسب تلقائيًا فرق الوقت الصوتي المغناطيسي
كسب وقيم تشغيل إشارة الصوت مع وظائف الضبط التلقائي واليدوي
تقنية تقليل ضوضاء الخلفية مع مجموعة متنوعة من خيارات الترشيح
وظائف تقليل ضوضاء الخلفية BNR وتقليل ضوضاء الكتم
مؤشر انحراف المسار ووظيفة تنبيه الاقتراب من نقطة العطل
مسبار تحديد دقيق عالي الحساسية، مقاوم للضوضاء، رقمي بالكامل
مستشعرات إشارة عزل فيزيائي متعددة الطبقات، تصنيف مقاومة الماء IP65
بطارية ليثيوم مدمجة عالية السعة مع وقت استعداد طويل للغاية، وشاحن سريع
مدمج وخفيف الوزن، سهل التشغيل، مع واجهة مستخدم بسيطة
المعلمات الفنية
البند المواصفات
معلمات الترشيح تمرير كامل: 100 هرتز - 1600 هرتز؛ تمرير نطاق: 200 هرتز - 600 هرتز؛ تمرير منخفض: 100 هرتز - 300 هرتز؛ تمرير عالٍ: 160 هرتز - 1600 هرتز
تعديل القناة 8 مستويات من إشارات الصوت والمغناطيس قابلة للتعديل؛ عتبة تشغيل الإشارة قابلة للتعديل من 0 إلى 99 مستوى
إخراج الصوت الكسب: 16 مستوى (0-112 ديسيبل)؛ المقاومة: 350 أوم
نطاق الكشف 0.00 - 99.99 مللي ثانية
طريقة الترشيح مرشح تراكب من الدرجة الخامسة
دقة الكشف تحديد المواقع ≤ 0.1 متر؛ المسار ≤ 0.5 متر
مصدر طاقة العمل 4 × 3.7 فولت - 3200 أمبير في الساعة - 18650 خلية بطارية
وقت الاستعداد أكثر من 8 ساعات
درجة حرارة البيئة -25 درجة مئوية إلى 65 درجة مئوية؛ الرطوبة النسبية ≤ 90%
مبدأ العمل

يستخدم الجهاز طريقة التزامن الصوتي المغناطيسي لتحديد الأعطال بدقة، بناءً على الطريقة الصوتية التقليدية لتحديد الأعطال مع إضافة اكتشاف وتطبيق الإشارات الكهرومغناطيسية.

عندما يفرغ المولد عالي الجهد عبر الكابل المعيب، ينتقل الصوت الناتج عن التفريغ عند نقطة العطل إلى الأرض. يتم التقاط الإشارة الصوتية بواسطة مسبار عالي الحساسية، وتضخيمها، ثم الاستماع إليها بسماعات الرأس، حيث يُسمع صوت "فرقعة". يحتوي المسبار على ملف حث مغناطيسي مدمج يستقبل إشارات المجال المغناطيسي في الوقت الفعلي. باستخدام مبدأ أن سرعة انتشار المجال المغناطيسي أعلى بكثير من سرعة الصوت، فإنه يحدد المسافة إلى نقطة العطل عن طريق اكتشاف فرق الوقت بين الإشارات الكهرومغناطيسية والصوتية. من خلال تحريك موضع المستشعر باستمرار، يتم العثور على النقطة ذات أقل فرق وقت صوتي مغناطيسي؛ الموقع الدقيق للعطل يقع أسفل هذه النقطة.

عادةً ما تعتمد أجهزة تحديد أعطال الصوت التقليدية فقط على سماعات الرأس أو حركة مؤشر العداد لتمييز صوت التفريغ عند نقطة العطل. نظرًا لأن صوت التفريغ عابر ولا يمكن تمييزه عن الضوضاء المحيطة، فإنه غالبًا ما يمثل تحديات كبيرة للمشغلين الأقل خبرة. تتجنب طريقة التزامن الصوتي المغناطيسي هذه المشاكل بفعالية.

واجهة التشغيل والإعدادات

يوفر الجهاز وضعين للتشغيل: تشغيل الشاشة التي تعمل باللمس وتشغيل بزر واحد. تتضمن واجهة المستخدم منطقة عرض شكل الموجة (شكل الموجة الصوتية وشكل الموجة للمجال المغناطيسي) ومنطقة تعديل المعلمات.

إعداد تشغيل المجال المغناطيسي (0-99 مستوى) وإعداد كسب المجال المغناطيسي (1-8 مستوى)
إعداد تشغيل الصوت (0-99 مستوى) وإعداد كسب الصوت (1-8 مستوى)، مع الضبط التلقائي أو اليدوي
مؤشر المسبار؛ إعداد وضع الترشيح (تمرير كامل، تمرير عالٍ، تمرير منخفض، وتمرير نطاق)
إعداد الكتم؛ إعداد BNR (تقليل الضوضاء الرقمي للخلفية)
إعداد مستوى الصوت (0-16 مستوى؛ 8 مستويات تتوافق مع 84 ديسيبل و 12 مستوى تتوافق مع 108 ديسيبل)
عرض مستوى البطارية، مؤشر المسار، شدة الصوت، الإشارة الكهرومغناطيسية، قوة المجال المغناطيسي، أربع مجموعات من بيانات فرق الوقت الصوتي المغناطيسي (مللي ثانية)، وعرض المسبار

يحتوي مرشح قناة الصوت على نطاق ترددي افتراضي يبلغ 100 هرتز - 1600 هرتز. يمكن اختيار معلمات الترشيح المناسبة للمواقع المختلفة - على سبيل المثال، على الأسطح الصلبة القريبة من نقطة العطل، يحافظ مرشح الترددات العالية على أفضل صوت تفريغ عالي التردد، بينما على مسافة أبعد أو على التربة الرخوة أو الرمل، يكون مرشح الترددات المنخفضة مناسبًا. يعتبر ترشيح النطاق حلاً وسطًا بين الاثنين.

ملاحظة:عندما تكون البيانات الأربع المجمعة أقل من 30 مللي ثانية لثلاث مرات متتالية، يتم عرض الأيقونة بجوار الإشارة الكهرومغناطيسية، مما يشير إلى اقتراب نقطة العطل.

ملخص الاستخدام التوصيل بمولد الجهد العالي

يتطلب تحديد المواقع مولد إشارة نبضي عالي الجهد يعمل في حالة تفريغ دوري. تشمل طرق التوصيل طريقة السلك الطوري إلى المدرع (مفضلة عند وجود تلف في العزل الرئيسي للسلك الطوري إلى الأرض، حيث يكون توهين صوت التفريغ أقل)، وطريقة السلك الطوري إلى السلك الطوري (لخلل بسيط بين الأسلاك الطورية بدون تأريض)، وطريقة التوصيل لخلل دائرة مفتوحة بسيط.

اختيار منطقة تحديد المواقع

قبل تحديد المواقع، يجب أولاً تحديد مسار الكابل بوضوح؛ إذا كانت الرسومات غير مكتملة، يجب إجراء استكشاف للمسار وتحديد المسار. بناءً على نتائج قياس المسافة مع مراعاة هامش بكرة رأس الكابل والتضاريس، يتم تحديد موقع العطل بشكل تقريبي، بشكل عام في حدود ± 50 مترًا من قيمة قياس المسافة التقريبية. بعد التأكد من ثقب نقطة العطل وأن دورة تفريغ مولد النبضات عالي الجهد ضمن 3-5 ثوانٍ، يبدأ تحديد المواقع مباشرة فوق الكابل ضمن المنطقة المحددة.

خطوات تحديد المواقع

قم بتجميع المسبار وتوصيله بمنفذ المستشعر، وقم بتوصيل سماعة الرأس بمنفذ سماعة الرأس. في المنطقة المحددة، ضع المستشعر بشكل مسطح على الأرض مباشرة فوق الكابل، موجهًا في اتجاه مد الكابل، وراقب شكل الموجة أثناء الاستماع بسماعة الرأس. إعداد موصى به للبدء هو عتبة منخفضة، وكسب عالٍ، ومستوى صوت عالٍ. عندما تُسمع وتُرى أشكال الموجة الصوتية والصوت / المغناطيسية، قم بتحريك مسبار المستشعر كل 1-2 متر واستمع عند كل نقطة لمدة دورتين تفريغ على الأقل. استمر حتى لا يُسمع صوت ولا تُرى موجة مرة أخرى ويتغير فرق الوقت من كبير إلى صغير ثم يعود إلى كبير؛ ثم عد لتحديد الموقع مرة أخرى. عند إعادة تحديد الموقع، استخدم عتبة أعلى، وكسب أقل، ومستوى صوت أقل، وابحث عن النقطة التي يكون فيها الصوت والموجة في أقصى حد لهما معًا مع النقطة التي يكون فيها فرق الوقت في حده الأدنى - تطابق الاثنين هو نقطة العطل.

الاحتياطات والأعطال الشائعة
عندما يكون مستوى البطارية أقل من 20٪، تعرض الواجهة رمز البرق ويحتاج الجهاز إلى الشحن؛ تستغرق البطارية الفارغة تمامًا حوالي 4 ساعات للشحن الكامل. ضوء الشاحن الأحمر يعني الشحن والضوء الأخضر يعني اكتمال الشحن.
المسبار عنصر حساس ويجب عدم تفكيكه.
إذا تعطل الجهاز، اتصل بالشركة المصنعة على الفور؛ لا تقم بتفكيكه حسب الرغبة.
لا تستخدم المذيبات المسببة للتآكل (مثل المذيبات الكيميائية أو الكحول) لمسح شاشة LCD؛ استخدم قطعة قماش شبه جافة وخالية من الوبر مبللة بالماء الدافئ ثم قطعة قماش مايكروفايبر جافة.
لا تضع المستشعر مباشرة على جسم الكابل لتحديد المواقع، حيث أن صوت الطقطقة الخافت الذي يُسمع في أي مكان على الكابل هو اهتزاز ناتج عن الإجهاد الكهربائي الناتج عن التفريغ اللحظي لتيار كبير، أو تفريغ ضعيف من الأكسيد أو الصدأ عند تداخل درع الكابل، ولا يمكن استخدامه لتحديد المواقع.
إذا لم يتمكن من اختبار إشارة المجال المغناطيسي، تحقق من طاقة البطارية، وإعداد كسب قناة المجال المغناطيسي، والتوصيل بين الوحدة الرئيسية والمسبار، وأعد التحقق من أن المسار صحيح.
إذا لم يكن هناك صوت من سماعات الرأس عند وضع المسبار أو النقر عليه، تحقق من طاقة البطارية، وكسب إعدادات مستوى الصوت، والتوصيل بين الوحدة الرئيسية والمسبار، والتوصيل بين المضيف وسماعة الرأس.
لمن هذا الجهاز؟

جهاز XHDD503C+ هو جهاز تحديد مواقع رقمي ذاتي التكيف لأعمال صيانة الكابلات الروتينية التي تتطلب سهولة الاستخدام والتكرار. مع كسب الصوت التلقائي / تعديل التشغيل وشاشة واضحة لتنبيه اقتراب نقطة العطل، تم تصميمه للفرق ذات الخبرات المختلطة التي تريد أن يتكيف الجهاز مع الموقع بنفسه - بحيث يمكن للمشغل الأقل خبرة اتخاذ قرار واثق، ويمكن للمشغل ذي الخبرة العمل بشكل أسرع في المهام اليومية عالية التردد.فرق الصيانة والتشغيل الروتينية التي تحدد أعطال الكابلات بانتظام وتقدر سير العمل المتسق والقابل للتكرار.فرق ذات خبرات مختلطة حيث يعتمد المشغلون الأقل خبرة على الكسب التلقائي / تعديل التشغيل وتنبيه اقتراب نقطة العطل.

فرق كابلات الطاقة والكابلات المحورية والكابلات منخفضة الجهد التي تعمل على مستويات جهد مختلفة، ومقاطع عرضية ووسائط مختلفة.
الفرق التي تتعامل مع أعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والدوائر المقطوعة، بالإضافة إلى أعطال المقاومة العالية للتسرب والوميض.
فرق ميدانية تريد مسبارًا رقميًا بالكامل مقاومًا للضوضاء ومدمجًا مع مؤشر انحراف المسار وحماية IP65.
الأسئلة الشائعة
س1. ما الذي يفعله جهاز XHDD503C+؟
إنه جهاز تحديد أعطال الكابلات يستخدم مبدأ التزامن الصوتي المغناطيسي لالتقاط الاهتزازات والحث الكهرومغناطيسي لتحديد الموقع الدقيق لأعطال الكابلات. يجمع المسبار الاهتزازات والموجات الصوتية والكهرومغناطيسية الناتجة عن تفريغ الوميض عند العطل، وتقوم الوحدة الرئيسية بمعالجة وعرض شكل الموجة الصوتية للعطل بذكاء، حتى يتمكن المختبر من تحديد العطل بالسمع والبصر.

س2. ما هي الأعطال والكابلات التي يناسبها؟
إنه مناسب للكشف عن أعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والدوائر المقطوعة في كابلات الطاقة، والكابلات المحورية، والكابلات منخفضة الجهد ذات مستويات الجهد المختلفة، والمقاطع العرضية والوسائط المختلفة، بالإضافة إلى أعطال المقاومة العالية للتسرب والوميض.

س3. ما الذي يميزه في الاستخدام اليومي؟
يقوم تلقائيًا بحساب فرق الوقت الصوتي المغناطيسي، ويوفر كسب الصوت التلقائي واليدوي / تعديل التشغيل، ويوفر مؤشر انحراف المسار بالإضافة إلى تنبيه اقتراب نقطة العطل، مما يساعد المشغلين على تأكيد النقطة بسرعة حتى عندما يكون الموقع صاخبًا.

س4. ما هي الدقة وظروف العمل المتوقعة؟
دقة الكشف ≤ 0.1 متر لتحديد المواقع و ≤ 0.5 متر للمسار، مع نطاق كشف 0.00-99.99 مللي ثانية. يعمل بـ 4 × 3.7 فولت - 3200 أمبير في الساعة - 18650 خلية بطارية مع أكثر من 8 ساعات من وقت الاستعداد، عند درجة حرارة -25 درجة مئوية إلى 65 درجة مئوية ورطوبة نسبية ≤ 90٪، والمستشعرات مقاومة للماء حتى IP65.

س5. ما الذي يجب ملاحظته، وماذا يشمل؟
اشحن الجهاز عندما يكون مستوى البطارية أقل من 20٪ (حوالي 4 ساعات للشحن الكامل)؛ لا تقم بتفكيك المسبار أو الجهاز؛ نظف شاشة LCD فقط بقطعة قماش شبه جافة وخالية من الوبر؛ ولا تضع المستشعر مباشرة على جسم الكابل. تشمل العبوة جهاز تحديد أعطال الكابلات، وسماعات الرأس، والمسبار (مع قضيب توصيل، وقاعدة، ودبوس أرضي، وموصل مسبار، وموصل قرص)، وكابل إشارة محمي بـ 7 أسلاك، وشاحن، ومفتاح متعدد الوظائف، مع ضمان لمدة عام وخدمات صيانة ودعم فني مدى الحياة.
