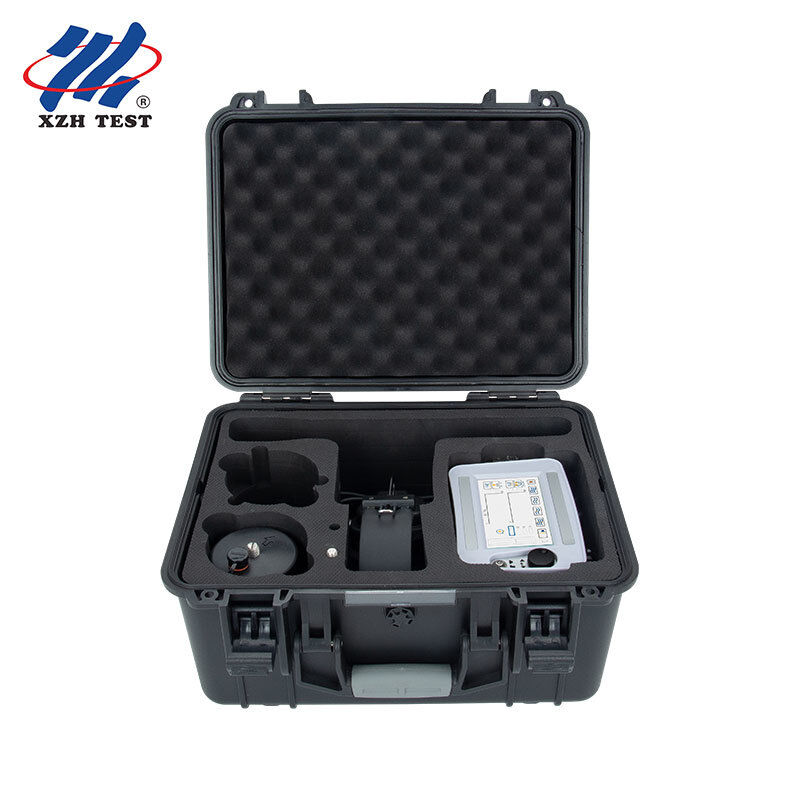

مؤشر خطأ الكابل | أداة تحديد التزامن المغناطيسي الصوتي بشاشة تعمل باللمس مقاس 5 بوصات | XHDD503B

يستخدم جهاز تحديد نقاط عطل الكابلات XHDD503B طريقة المزامنة الصوتية والمغناطيسية لتحديد نقطة عطل كابل الطاقة. يتم إنشاء تفريغ إلكتروني بواسطة مولد تفريغ الصدمات، ويتم التقاطه وتضخيمه بواسطة المسبار المقابل، ويتم تحديد الموقع الدقيق لنقطة العطل عن طريق الحكم السمعي والبصري. يكمل تحديد الموقع الدقيق لنقطة عطل الكابل ضمن نطاق القياس التقريبي ويجمع فرق الوقت الصوتي والمغناطيسي، ويدمج تقنية تحديد المواقع واختبار المسار المساعد لتوفير أوضاع اختبار متعددة ومعلومات توجيهية غنية ومتنوعة لتحديد موقع عطل الكابل بكفاءة ودقة.

هذا الجهاز لتحديد النقاط مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في كابلات الطاقة، وكابلات التردد العالي المحورية، وكابلات إنارة الشوارع، والأسلاك المدفونة من مختلف المواد والمقاطع العرضية والوسائط، بالإضافة إلى أعطال تسرب المقاومة العالية والتفريغ العالي.

يستخدم الجهاز طريقة المزامنة الصوتية والمغناطيسية لتحديد موقع العطل بدقة، بناءً على الطريقة الصوتية التقليدية مع إضافة الكشف وتطبيق الإشارات الكهرومغناطيسية.

عندما يقوم مولد الجهد العالي بإجراء تفريغ صدمة على الكابل المعيب، ينتقل الصوت الناتج عن التفريغ عند نقطة العطل إلى الأرض. يتم التقاط الإشارة الصوتية بواسطة مسبار عالي الحساسية؛ بعد التضخيم، يُسمع صوت "فرقعة" عبر سماعات الرأس. يلتقط المسبار المدمج إشارة المجال المغناطيسي في الوقت الفعلي، وباستخدام مبدأ أن المجال المغناطيسي ينتشر أسرع بكثير من الصوت، يتم تحديد مسافة نقطة العطل عن طريق اكتشاف فرق الوقت بين الإشارة الكهرومغناطيسية والإشارة الصوتية. يتم تحريك موضع المستشعر للعثور على النقطة ذات أصغر فرق وقت صوتي ومغناطيسي، ويقع موقع العطل الدقيق أسفلها.

عادةً ما تراقب أجهزة تحديد النقاط الصوتية التقليدية فقط باستخدام سماعات الأذن، أو تعتمد على تأرجح مؤشر العداد لتحديد صوت التفريغ عند نقطة العطل. نظرًا لأن صوت التفريغ يختفي في لحظة ولا يختلف كثيرًا عن الضوضاء المحيطة، فإنه غالبًا ما يجلب صعوبات كبيرة للمشغلين الأقل خبرة. تتجنب طريقة المزامنة الصوتية والمغناطيسية هذه المشاكل بفعالية.

وضع تحديد النقاط الخاص بالجهاز هو الوضع الصوتي والمغناطيسي: يعرض تلقائيًا أشكال موجات إشارة الصوت والمجال المغناطيسي ويحسب تلقائيًا فرق الوقت للإشارات الصوتية والمغناطيسية. يتم تشغيله بواسطة شاشة تعمل باللمس أو بواسطة التحكم في الضبط بزر واحد. تتضمن واجهة التشغيل منطقة عرض شكل الموجة ومنطقة ضبط المعلمات.

يحتوي مرشح قناة الصوت على نطاق ترددي افتراضي للمصنع يبلغ 100 هرتز - 1600 هرتز. يمكن اختيار معلمات التصفية المناسبة للمواقع المختلفة - على سبيل المثال، على أغطية التربة الصلبة (مثل تحت الأسمنت والألواح الحجرية) تهيمن المكونات عالية التردد، بينما على أغطية الشاطئ أو التربة تهيمن المكونات منخفضة التردد.

يتطلب تحديد النقاط بالمزامنة الصوتية والمغناطيسية مولد إشارة صدمة عالي الجهد يعمل في حالة تفريغ دوري. تشمل طرق التوصيل طريقة الطور إلى المدرع (مفضلة عند وجود تلف في عزل الطور إلى الأرض، حيث يكون توهين صوت التفريغ صغيرًا)، وطريقة الطور إلى الطور (لخلل بسيط بين الأطوار بدون تأريض مشترك)، وطريقة التوصيل لخلل انقطاع بسيط.

قبل تحديد النقاط، يجب تحديد مسار الكابل بوضوح أولاً؛ إذا كانت بيانات الرسم غير مكتملة، فيجب اكتشاف المسار ووضع علامة عليه. وفقًا لنتائج قياس المسافة مع مراعاة هامش بكرة رأس الكابل والتضاريس، يتم تحديد موقع نقطة العطل تقريبًا، بشكل عام ضمن (قيمة القياس التقريبي للمسافة ± 50 مترًا). بعد التأكد من اختراق نقطة العطل وأن دورة تفريغ مولد النبضات عالي الجهد تتراوح بين 3-5 ثوانٍ، ابدأ تحديد النقاط مباشرة فوق الكابل في المنطقة المحددة.

قم بتوصيل مستشعر مسبار تحديد النقاط بمقبس المستشعر وسماعات الأذن بمقبس سماعات الأذن. في المنطقة المحددة، ضع المستشعر بشكل مسطح على الأرض مباشرة فوق الكابل، موجهًا في اتجاه مد الكابل، اختر وضع المزامنة الصوتية والمغناطيسية، وراقب شكل الموجة أثناء الاستماع عبر سماعات الأذن. مبدأ البدء الموصى به هو عتبة منخفضة، وكسب كبير، وحجم مرتفع. عند سماع ورؤية أشكال الموجة الصوتية والصوت/المغناطيسية، قم بتحريك مسبار المستشعر كل 1-2 متر وراقب أكثر من دورتي تفريغ عند كل نقطة. استمر في التحرك للأمام حتى لا يمكن سماع أو رؤية الصوت وشكل الموجة، ويتغير فرق الوقت من كبير إلى صغير ثم يعود إلى كبير؛ ثم عد لإعادة التموضع. عند إعادة التموضع، قم بزيادة العتبة، وتقليل الكسب، وخفض مستوى الصوت، وابحث عن النقطة التي يكون فيها الصوت وشكل الموجة أكبر ما يمكن مع النقطة التي يكون فيها فرق الوقت هو الأصغر - تداخل الاثنين هو نقطة العطل.
