| مكان المنشأ: | شيان شانشي الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHGG502A2 |
الوصف

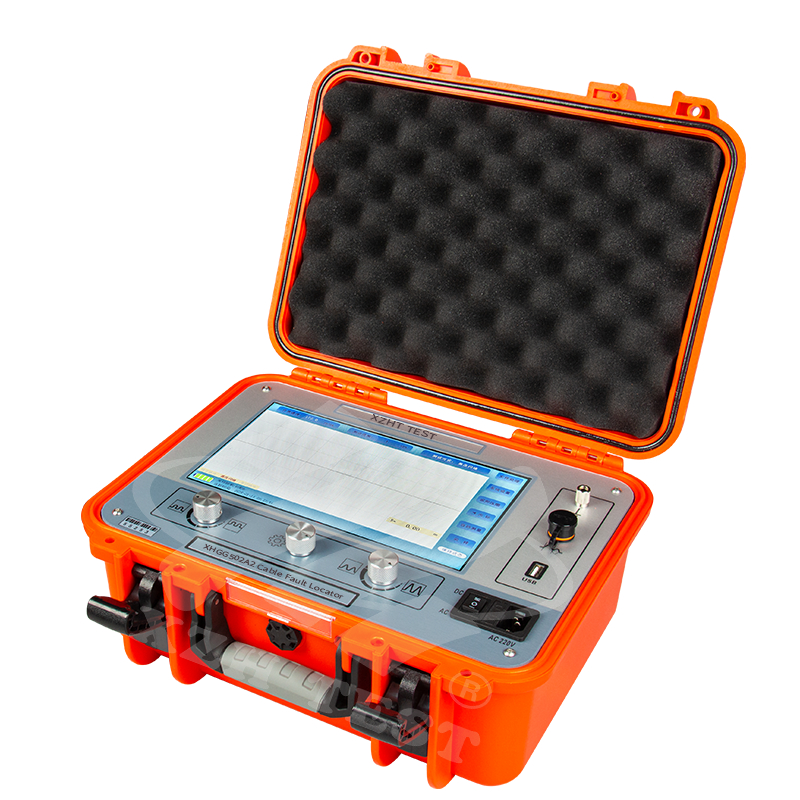

جهاز تحديد أعطال الكابلات هذا عبارة عن أداة خاصة لقياس وتحليل حالة ومسافة العطل في كابلات الطاقة.
مع وظيفة اختبار سرعة موجة الكابل، وطول الكابل، ومسافة العطل
جهاز اختبار أعطال الكابلات هذا مناسب لأعطال المقاومة المنخفضة، وقصر الدائرة، والدائرة المفتوحة، والانفصال في كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع عرضية ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية ووميض المقاومة العالية.
الميزات
| العرض | شاشة لمس TFT ملونة بالكامل مقاس 10.1 بوصة |
| أوتوماتيكي بالكامل | إعداد نطاق الاختبار، والتحليل التلقائي للموجة وعرض مسافة الاختبار |
| بسيط | قائمة باللغة الإنجليزية بالكامل، وطريقتان للتشغيل باللمس والأزرار المشفرة |
| نطاق القياس | ≥65كم |
| طرق الاختبار | طريقة النبض منخفض الجهد، وطريقة الوميض عالي الجهد |
| سطوع فائق | يصل سطوع الإضاءة الخلفية LED إلى 280 نت |
مكونات الجهاز
• جهاز اختبار أعطال الكابلات: وحدة لاختبار وتحليل الكابلات باستخدام طريقة النبض منخفض الجهد، وطريقة الوميض عالي الجهد، وطريقة النبضات المتعددة (يتطلب موصلًا)؛
• الموصل: يستخدم لطريقة النبضات المتعددة (اختياري)؛
• كابل الإخراج (كابل Q فردي بطول 1.5 متر): يربط جهاز اختبار أعطال الكابلات بالكابل قيد الاختبار لطريقة اختبار النبض منخفض الجهد؛
• كابل الإدخال (كابل Q مزدوج بطول 2 متر): يربط جهاز اختبار أعطال الكابلات بأداة أخذ العينات لإجراء طريقة اختبار الوميض عالي الجهد؛
• أداة أخذ العينات: تستقبل الإشارة المنعكسة من إشارة الجهد العالي إلى أرضية أخذ العينات لطريقة الوميض عالي الجهد؛
• كابل الطاقة (1.8 متر): كابل توصيل الشحن لجهاز اختبار أعطال الكابلات؛
• كابل الجهد العالي للموصل A (2 متر): يربط الموصل بالكابل قيد الاختبار لطريقة النبضات المتعددة. يمكن توصيله وفصله فقط، وليس تدويره أو لفه؛
• كابل الجهد العالي للموصل B (2 متر): يربط الموصل بمصدر إشارة النبض عالي الجهد لطريقة النبضات المتعددة. يمكن توصيله وفصله فقط، وليس تدويره أو لفه؛
• سلك التأريض (2.5 متر): سلك تأريض الموصل؛
• كابل USB: يستخدم عند استيراد ملفات الموجات إلى جهاز كمبيوتر.
مخطط توصيل المجال لطريقة النبضات المتعددة
