| مكان المنشأ: | شيان شانشي |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHGG502A2 |
| الوثيقة: | B2720 LVD Certificate XZH T...nt.pdf |
الوصف

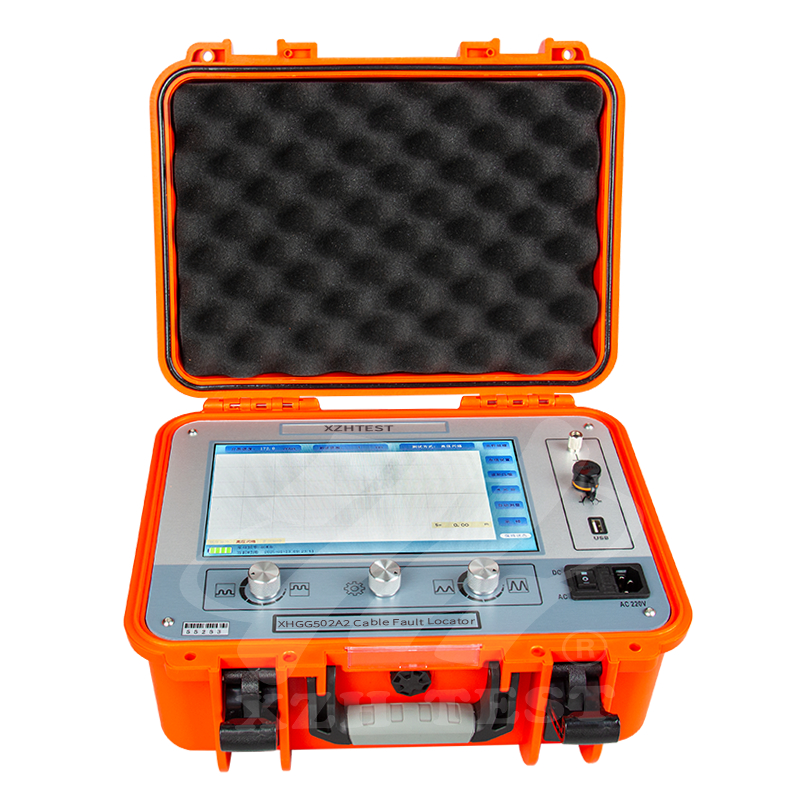

جهاز تحديد أعطال الكابلات هذا عبارة عن أداة خاصة لقياس وتحليل حالة ومسافة العطل في كابلات الطاقة. قياس سرعة الكابل، اختبار طول الكابل، اختبار مسافة عطل الكابل.
المواصفات الفنية
|
تردد أخذ العينات |
80ميغاهرتز |
|
سعة نبضة الجهد المنخفض |
المنطقة العمياء للاختبار00 فولت ± 15% |
|
نطاق القياس |
≥65كم |
|
نطاق الاختبارهـ |
300 متر/1 كم/5 كم/خطأ القياس5كم/65كم |
|
عرض النبضة |
مترميكرو ثانيةالحد الأدنى للدقةميكرو ثانيةالحد الأدنى للدقةميكرو ثانيةالحد الأدنى للدقةميكرو ثانيةالحد الأدنى للدقةميكرو ثانيةالحد الأدنى للدقة |
|
0.1 |
مترالمنطقة العمياء للاختبار≤ |
|
2 |
0 مترخطأ القياس≤± (0.5% × L + 1 متر)، L هو طول الكابل |
|
وضع إمداد الطاقة |
شحن تيار متردد 110 فولت |
|
～ |
240 فولت، 50 هرتز/60 هرتزيحتوي النظام على وظيفة تحديد المدى التلقائيواجهة أخذ عينات نبضات الجهد المنخفض |
الانهيار عالي الجهد
(ICE)
واجهة أخذ العيناتمقدمة إلى واجهة المستخدم1. العرض: شاشة تعمل باللمس TFT ملونة بالكامل مقاس 10.1 بوصة؛
2. التأريض: طرف تأريض السلامة؛
3. الإشارة: واجهة إخراج إشارة النبض بطريقة النبض منخفضة الجهد، وأخذ عينات طريقة الانهيار عالي الجهد، وموصل طريقة النبض المتعددة الذي يتلقى إدخال الإشارة؛
4. USB: استيراد ملفات الموجة إلى جهاز كمبيوتر عبر اتصال USB؛
5. مقبس الطاقة: مصدر طاقة تشغيل الجهاز، منفذ توصيل تيار متردد 220 فولت/منفذ شحن؛
6. الصمامات: موقع تركيب الصمامات لنظام إمداد الطاقة بالتيار المتردد 220 فولت؛
7. مفتاح الطاقة: موضع "I"، باستخدام طاقة تيار متردد 220 فولت لتشغيل النظام؛
موضع "II"، باستخدام البطارية الداخلية لتشغيل النظام؛ عند توصيل "مقبس الطاقة" بطاقة تيار متردد 220 فولت، يتم أيضًا شحن البطارية؛
موضع "O"، إيقاف تشغيل طاقة النظام؛
8. السعة: اضبط مقبض السعة عند الحصول على الموجات لتغيير سعة الموجة المكتسبة؛
9. مقبض التشغيل: زر دوار للتحكم في تشغيل واجهة النظام، قم بالتدوير للتحديد واضغط للتأكيد؛
10. الإزاحة: عند الحصول على الموجات، اضبط مقبض الإزاحة لتغيير ارتفاع الخط الأساسي للموجة المكتسبة.
