كابل عيب مؤشر الصوتية المغناطيسية المزامنة 5 بوصة لمسة LCD IP65 المسبار XHDD503C

مقدمة المنتج

يعد XHDD503C Cable Fault Pinpointer أداة مزامنة صوتية ومغناطيسية دقيقة مصممة لتحديد أعطال كابلات الطاقة تحت الأرض بدقة ضمن نطاق القياس التقريبي. فهو يلتقط ويضخم صوت التفريغ والإشارات الكهرومغناطيسية الناتجة عن مولد نبضات عالية الجهد عند نقطة العطل، ثم يحسب فرق الوقت الصوتي المغناطيسي لتوجيه المشغلين إلى موقع العطل الدقيق بدقة أقل من 0.1 متر.

على عكس المؤشرات الصوتية التقليدية التي تعتمد فقط على خبرة المشغل وسمعه، يلتقط XHDD503C إشارات المجال الصوتي والمغناطيسي في الوقت نفسه، ويعرض الفرق الزمني بينهما بشكل مرئي على شاشة LCD تعمل باللمس مقاس 5 بوصات، ويستخدم تقليل الضوضاء الرقمي BNR لتصفية التداخل المحيط - مما يتيح للفنيين الأقل خبرة تحديد موقع الأخطاء بسرعة وبشكل موثوق في الظروف الميدانية.

• التزامن الصوتي والمغناطيسي:يقوم تلقائيًا بحساب الفارق الزمني بين الإشارات الكهرومغناطيسية والصوتية. كلما كان فارق التوقيت أصغر، كلما اقتربت من نقطة الخطأ — التي يتم عرضها في الوقت الفعلي على الشاشة.
• 0.1 م دقة التحديد:دقة تحديد المواقع أقل من 0.1 متر؛ دقة تحديد المسار أقل من 0.5 متر. يفي بمعايير DL/T 849.2-2019 وGB/T 18268.1 لمعدات الاختبار الميداني الصناعي.
• شاشة LCD تعمل باللمس مقاس 5 بوصات يمكن قراءتها في ضوء الشمس (800nit):تظل شاشة اللمس بالسعة بدقة 854 × 480 مرئية بوضوح تحت ضوء الشمس الخارجي المباشر. واجهة لمس بديهية مع تشغيل بديل بمقبض واحد.
• الحد من الضوضاء الرقمية BNR:تقنية تقليل الضوضاء الخلفية المدمجة مع وضع كتم الصوت. عندما يمسك المشغل بالمقبض، يقوم المضيف بتنشيط كتم الصوت على الفور لمنع تلف الضوضاء أثناء الاستخدام لفترة طويلة.
• 4 أوضاع تصفية:تمرير شامل (100–1600 هرتز)، تمرير منخفض (100–300 هرتز)، تمرير عالي (160–1600 هرتز)، تمرير نطاق (200–600 هرتز). التكيف مع ظروف التربة المختلفة — بدءًا من الرصيف الصلب وحتى الرمال الناعمة — للحصول على الوضوح الأمثل للإشارة.
• IP65 مسبار مقاوم للماء:مستشعر عزل مادي متعدد الطبقات بتصنيف IP65. يعمل بشكل موثوق في الخنادق الرطبة، والظروف الممطرة، وبيئات البناء المتربة.
• إشارة انحراف المسار:توجيه المسار الأيسر/الأيمن في الوقت الحقيقي على الشاشة. يوضح الجهاز ما إذا كان المسبار على يسار أو يمين مسار الكابل، مما يساعد المشغلين على تصحيح مسار المشي بسرعة.
• 500,000× تضخيم كسب الإشارة:يلتقط كسب الإخراج ذو 16 مستوى (0-112 ديسيبل) بشكل فعال إشارات التفريغ الصوتية والمغناطيسية الضعيفة من الأعطال المدفونة بعمق أو ذات المقاومة العالية.
• عمر البطارية أكثر من 8 ساعات:مدعوم بـ 4 × 18650 بطاريات ليثيوم عالية السعة مع شاحن سريع مخصص. تشغيل خارجي طوال اليوم بشحنة واحدة.

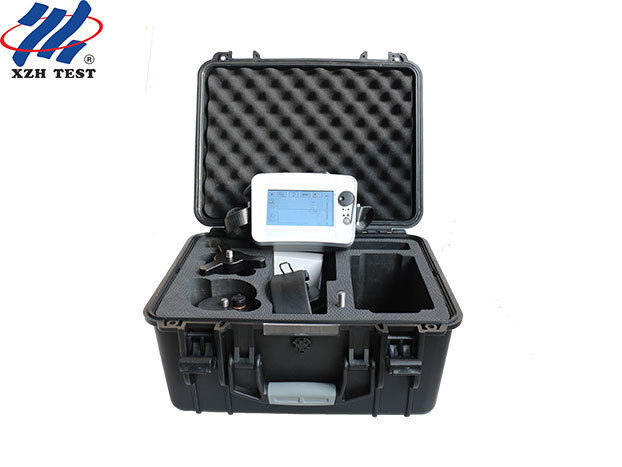

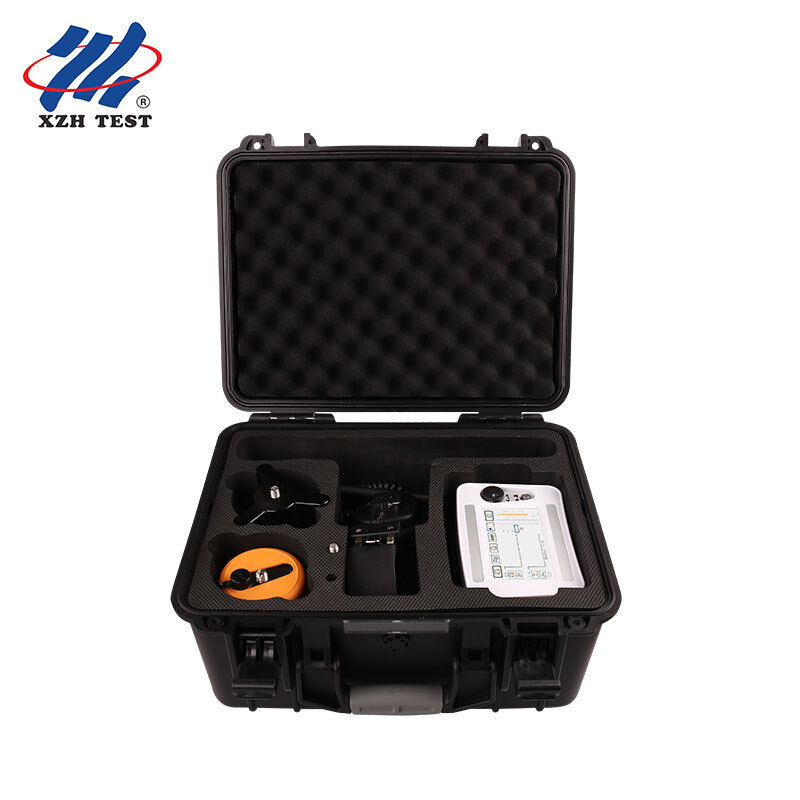

• المجموعة الميدانية الكاملة:يشتمل على مضيف مؤشر الدبوس، ومسبار مع قضيب توصيل وقاعدة ثلاثية القوائم، وكابل إشارة 7 النواة، وسماعة رأس مراقبة لإلغاء الضوضاء، وشاحن سريع، ومفتاح ربط متعدد الوظائف، وحقيبة تخزين محمولة مقاومة للصدمات.

يستخدم XHDD503C طريقة المزامنة الصوتية المغناطيسية - وهو تقدم كبير مقارنة بالتحديد الصوتي التقليدي فقط. عندما يتم تفريغ مولد نبضات عالية الجهد عند نقطة الصدع، يتم إنشاء إشارتين في وقت واحد: إشارة صوتية (صوت "فرقعة" ينتقل عبر التربة) وإشارة كهرومغناطيسية (تنتقل بشكل شبه فوري عبر الكابل). يلتقط مسبار الجهاز كلتا الإشارتين في الوقت الفعلي. ونظرًا لأن الانتشار الكهرومغناطيسي أسرع بكثير من الصوت، فإن الفجوة الزمنية بين الإشارتين ترتبط ارتباطًا مباشرًا بالمسافة من الخطأ. ومن خلال المراقبة المستمرة لهذا الفارق الزمني وتحريك المسبار إلى حيث يصل إلى الحد الأدنى، يحدد المشغل موقع الخطأ بدقة.

تعتمد الطرق التقليدية بشكل كامل على أذن المشغل لتمييز صوت التفريغ القصير عن الضوضاء المحيطة - وهي مهارة تتطلب سنوات من الخبرة. يعمل XHDD503C على التخلص من هذه التبعية من خلال توفير عرض موجي مرئي، وقراءة فرق الوقت، وتوجيه انحراف المسار، مما يجعل تحديد الأخطاء موثوقًا به حتى بالنسبة للمشغلين ذوي الخبرة الميدانية المحدودة.

• مضيف مؤشر خطأ الكابل XHDD503C
• التحقيق مع ربط قضيب وقاعدة ترايبود
• كابل إشارة 7 النواة
• سماعة مراقبة بخاصية إلغاء الضوضاء
• شاحن سريع (تيار متردد 220 فولت)
• مفتاح ربط متعدد الوظائف
• حقيبة حمل محمولة مقاومة للصدمات

ضمان مجاني لمدة 12 شهرًا ضد مشكلات جودة المنتج من تاريخ الشراء. صيانة مدى الحياة والدعم الفني. شهادة CE وISO. اتصل بنا للحصول على الاستشارة الفنية أو متطلبات التكوين المخصصة.
