تحديد خطأ الكابل TDR 60km مع نبضات الجهد المنخفض واختبار الفلاشور عالي الجهد XHGG501B

Name: تحديد خطأ الكابل TDR 60km مع نبضات الجهد المنخفض واختبار الفلاشور عالي الجهد XHGG501B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG501B
Price: 1,550.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان ، شنشي ، الصين
اسم العلامة التجارية:	XZH
إصدار الشهادات:	CE, ISO
رقم الموديل:	XHGG501B

معلومات مفصلة

مكان المنشأ:

شيان ، شنشي ، الصين

اسم العلامة التجارية:

XZH

إصدار الشهادات:

CE, ISO

رقم الموديل:

XHGG501B

التحكم في العرض:

شاشة LCD صناعية 5.7 بوصة

بطارية:

24 فولت/7 أمبير تيار مستمر، تشغيل لمدة 6 ساعات تقريبًا

مسافة الاختبار:

≥30 كم

دقة القياس:

خطأ القياس التقريبي: ± 10 م (القيمة المطلقة) أو 1% (القيمة النسبية)

تردد أخذ العينات:

100 ميجا هرتز، الحد الأدنى للدقة 0.5 متر (100 متر/لنا)

وضع أخذ العينات:

أخذ العينات المستمر التلقائي، لا تفوت أي شكل موجة التفريغ

نبض الجهد المنخفض:

العرض: 0.1uS والسعة: 100Vpp

طريقة الاختبار:

نبض الجهد المنخفض، طريقة الفلاش (طلقة واحدة من ARC)

تردد أخذ العينات:

100 ميجا هرتز، الحد الأدنى للدقة 0.5 متر

سعة نبض الجهد المنخفض:

100Vpp

عرض النبض:

0.1uS/2uS

الحد الأدنى من الدقة:

0.5 م (100 م / لنا)

عرض:

شاشة LCD صناعية مقاس 5.7 بوصة

دقة القياس:

الخشنة: ±10 م أو 1%؛ التحديد الدقيق: ±0.2 م

طرق الاختبار:

نبض الجهد المنخفض، وميض الجهد العالي

وضع أخذ العينات:

مستمر تلقائي

مسافة الاختبار:

≥60 كم

تأثير الجهد العالي:

0 ~ 35 كيلو فولت

تيار الدائرة القصيرة:

0 ~ 200MA

طاقة الإخراج:

مسار 100 واط، دفعة 0 ~ 400 واط

عمق الكشف:

2-5M

اختبار المنطقة العمياء:

≥35 م

نطاق يتراوح:

≥32 كم

خطأ القياس:

±±(0.5%×L+1m)

واجهة الاتصالات:

RS232

مزود الطاقة:

تيار متردد 110 فولت ~ 240 فولت، 50 هرتز/60 هرتز

درجة حرارة العمل:

-20~+65 درجة مئوية

الرطوبة النسبية:

≤90 ٪

مقدار:

358 طول × 284 عرض × 168 ارتفاع مم

وزن:

4.6 كجم

درجة الحماية:

IP54

وظائف الاختبار:

المسافة، السرعة، المقاومة

نطاق الاختبار:

≥60 كم

نبض الجهد المنخفض:

عرض 0.1μs/2μs، سعة 100Vpp

دفعة الجهد العالي:

0 ~ 35 كيلو فولت

تواصل:

RS232

طابعة:

طابعة مايكرو مدمجة

حماية:

IP54

أبعاد:

358 × 284 × 168 ملم

درجة حرارة:

-20~+65 درجة مئوية

رطوبة:

≤90 ٪

إبراز:

High Light

إبراز:

جهاز تحديد موقع الأعطال في كابل TDR بطول 60 كم

اختبار كابلات الضغط المنخفض للنبضات

كاشف خطأ فلاشور عالية الجهد

Trading Information

الحد الأدنى لكمية:

1Unit

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

عبوة خشبية

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

ر/ر

القدرة على العرض:

500 وحدة في الشهر

وصف المنتج

جهاز تحديد أعطال الكابلات XHGG501B هو أداة تشخيص شاملة تعتمد على TDR (مقياس انعكاس المجال الزمني) مصممة لقياس أعطال المقاومة المنخفضة، وقصر الدائرة، والدوائر المفتوحة، وتسرب المقاومة العالية، وأعطال الوميض المقاومة العالية في كابلات الطاقة، وكابلات التردد العالي المحورية، وكابلات الهاتف، وكابلات إنارة الشوارع، والأسلاك المدفونة عبر مقاطع عرضية وأنواع وسائط مختلفة. يجمع بين قياس مسافة العطل، وتحديد موقع العطل، واختبار سرعة الانتشار، وتتبع مسار الكابل، وكشف عمق الدفن في منصة متكاملة واحدة.

مزود بشاشة LCD صناعية مقاس 5.7 بوصة وطابعة مصغرة مدمجة، يلتقط XHGG501B ويطبع أشكال موجات الاختبار وتقارير التحليل في الموقع دون الحاجة إلى جهاز كمبيوتر. يضمن معدل أخذ العينات البالغ 100 ميجاهرتز ودقة الحد الأدنى البالغة 0.5 متر تحديدًا دقيقًا لأعطال الكابلات، بينما يجعل دعم نبضات الجهد المنخفض، ووميض الجهد العالي، وطرق المزامنة الصوتية المغناطيسية قابلاً للتكيف مع جميع أنواع أعطال الكابلات تقريبًا التي تواجهها في العمليات الميدانية.

الميزات الرئيسية

طرق اختبار متعددة: طريقة النبضات ذات الجهد المنخفض، طريقة الوميض ذات الجهد العالي، المزامنة الصوتية المغناطيسية، طريقة الوادي، طريقة الذروة، والحث الكهرومغناطيسي - تغطي سير عمل تشخيص أعطال الكابلات بالكامل.
نطاق اختبار أقصى 60 كم: يكتشف الأعطال حتى 60 كم في كابلات الطاقة والاتصالات مع أخذ عينات مستمر تلقائي لا يفوت أي شكل موجي للتفريغ.
أخذ عينات 100 ميجاهرتز، دقة 0.5 متر: يحول التحويل التناظري الرقمي عالي السرعة أشكال الموجات العابرة للأعطال بدقة عالية لحساب المسافة بدقة.
طابعة مصغرة مدمجة: اطبع أشكال موجات الاختبار وبيانات التحليل وتقارير الأعطال مباشرة من الجهاز - لا حاجة لجهاز كمبيوتر خارجي في الموقع.
دعم جهد عالي للنبضات 35 كيلو فولت: يعمل مع مولدات نبضات الجهد العالي التي توفر 0-35 كيلو فولت لكسر أعطال المقاومة العالية. طاقة النبضات تصل إلى 400 واط.
خرج نبضات الجهد المنخفض: سعة نبضة 100 فولت ذروة إلى ذروة بعرض نبضة قابل للاختيار 0.1 ميكرو ثانية و 2 ميكرو ثانية لتحليل انعكاس TDR لأعطال المقاومة المنخفضة والدوائر المفتوحة.
منصة تشغيل SCM: تشغيل بالأزرار مع مصدر طاقة تيار مستمر مدمج 24 فولت / 7 أمبير في الساعة يوفر ما يصل إلى 6 ساعات من التشغيل الميداني المستمر.
واجهة اتصال RS232: إخراج البيانات إلى جهاز كمبيوتر لتحليل الأشكال الموجية المتقدم، وإنشاء التقارير، والتخزين الأرشيفي.
قياس مقاومة الأعطال: اختبار قيمة المقاومة المدمجة لتوصيف شدة العطل قبل الالتزام بالحفر.
أخذ العينات الاستقرائي: لا حاجة لسلك تأريض في الموقع - يبسط الإعداد ويحسن السلامة في البيئات الحضرية أو المزدحمة.

المواصفات الفنية

جهاز تحديد الأعطال المسبق (وحدة TDR + الوميض)
نطاق الاختبار	≤60 كم
عمق الكشف	2-5 متر (وضع المسار والعمق)
دقة القياس	تقريبي: ±10 متر (مطلق) أو 1% (نسبي)؛ دقيق: ±0.2 متر
تردد أخذ العينات	100 ميجاهرتز؛ الحد الأدنى للدقة 0.5 متر (100 متر / ميكرو ثانية)
وضع أخذ العينات	أخذ عينات مستمر تلقائي، لا يفوت أي شكل موجي للتفريغ
نبضات الجهد المنخفض	العرض: 0.1 ميكرو ثانية / 2 ميكرو ثانية؛ السعة: 100 فولت ذروة إلى ذروة
جهد النبضات العالي	0-35 كيلو فولت
طاقة النبضات	0-400 واط
طاقة المسار	100 واط
تيار قصر الدائرة	0-200 مللي أمبير
الشاشة	شاشة LCD صناعية مقاس 5.7 بوصة
البطارية الداخلية	24 فولت / 7 أمبير في الساعة تيار مستمر، حوالي 6 ساعات تشغيل مستمر
مدخل الطاقة	تيار متردد 220 فولت؛ يشحن البطارية الداخلية أيضًا عند التوصيل
الطابعة	طابعة مصغرة مدمجة لإخراج الأشكال الموجية والتقارير
الاتصال	واجهة RS232 للاتصال بجهاز كمبيوتر
الأبعاد	358 * 284 * 168 ملم
الوزن	4.6 كجم
ظروف التشغيل	-20 درجة مئوية إلى +65 درجة مئوية؛ الرطوبة النسبية ≤90%
درجة الحماية	IP54
منطقة العمى للاختبار	≤35 متر
الامتثال	معتمد من CE، ISO

التطبيقات

شركات المرافق الكهربائية	تحديد الأعطال المسبق لكابلات التوزيع والنقل تحت الأرض ذات الجهد المتوسط / العالي
صيانة شبكات الاتصالات	تشخيص الأعطال في كابلات النحاس الرئيسية، والحلقات المحلية، وكابلات التردد العالي المحورية
إنارة الشوارع البلدية	تحديد الأعطال المسبق لشبكات كابلات إنارة الشوارع وإشارات المرور المدفونة
المصانع والمناجم الصناعية	تشخيص أعطال كابلات الطاقة تحت الأرض داخل المصنع وعبر المواقع
أنظمة السكك الحديدية والمترو	تحديد الأعطال المسبق لكابلات الإشارات وكابلات الجر على طول ممرات السكك الحديدية

العمليات الميدانية

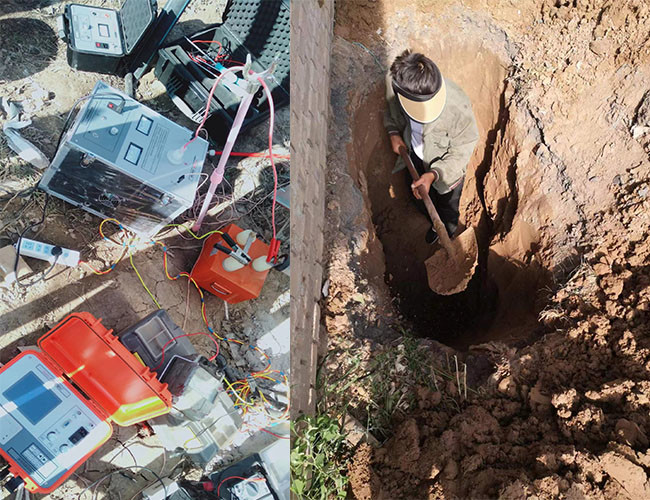

XHGG501B on-site cable fault testing

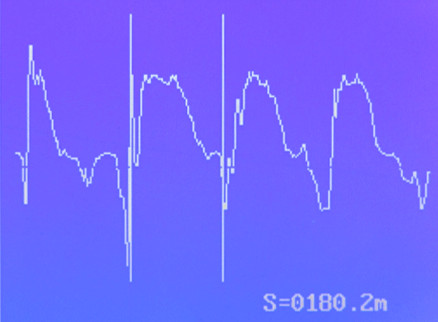

XHGG501B waveform analysis display

XHGG501B complete field kit

اتصل بنا اليوم للحصول على عرض أسعار أو استشارة فنية حول جهاز تحديد أعطال الكابلات XHGG501B.
