| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHSC-60Q |

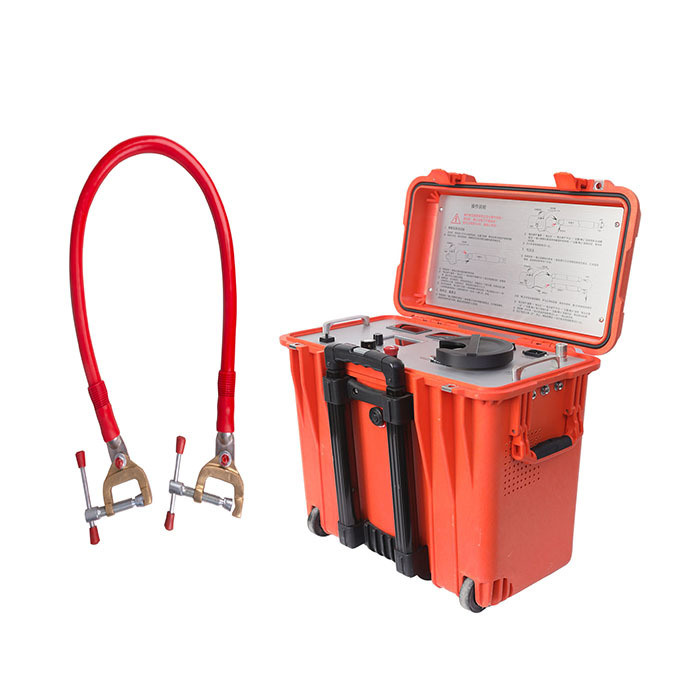

XHSC-60Q هو جسر ذكي لتحديد موقع خطأ الكابل يدمج إمكانات الحرق والجسر الذكي.يحتوي على 60kV الجهد القياسي و 600mA التيار الدائرة القصيرة في وضع الحرق، مما يتيح التحويل السريع للفشل عالية المقاومة إلى مقاومة منخفضة. الجسر الذكي يعمل عند 600mA ، مما يعزز دقة موقع الخطأ.هذا الجهاز فعال بشكل خاص لموقع خطأ العزل في الجهد العاليأنظمة الكابلات المعقدة الطويلة، مثل تلك التي تحتوي على محطات GIS والاتصالات المتقاطعة.يسمح لموقع الخطأ السريع دون الحاجة إلى إزالة مفتاح GIS أو وصلات متقاطعة.
يمكن استخدام جسر موقع خطأ الكابل الذكي لتحديد جميع أخطاء عزل الكابل والغلاف باستثناء بعض أخطاء الخط القصير.
الخصائص:
| سجل من خلال الوضع | الجهد الخارجي | 0 ~ 60kV قابل للتعديل المستمر |
| التيار الدائري القصير في وضع الحرق | 400mA | |
| نموذج جسر | الجهد الخارجي | 0 ~ 4kVقابلة للتعديل المستمر |
| التيار الدائري القصير في الجسر | 750mA | |
| شاشة LCD شاشة العرض | 3.5 بوصة شاشة TFT ملونة | |
| دقة الموقع | ± 0.2%·L+1) م | |
| نطاق الاختبار | 1 ~ 50000m | |
| لوحة المفاتيح | عملية رئيسية واحدة | |
| مصدر الطاقة | 220 فولت AC ± 10٪، 50Hz ((60Hz) | |
| القوة | 2kVA، إمدادات طاقة مولد (أكثر من 2kW) | |
| وزن | 29 كجم | |
| الأبعاد (الطول × العرض × الارتفاع) | 30 سم 46 سم 50 سم | |
| درجة حرارة العمل | -10 درجة مئوية ~ +55 درجة مئوية | |
| رقم التسلسل | الاسم | كمية |
| 1 | موقع خطأ الكابل الجسر الرئيسي الذكي | 1 |
| 2 | صندوق اختبار الجسر | 1 |
| 3 | فيوز الاحتياطي (10A، 5×20) | 5 |
| 4 | حزمة الملحقات | 1 |
| 5 | ملحقات ملحقات الحقائب | |
| 5.1 | خط اختبار وضع الجسر | 1 |
| 5.2 | محروق من خلال خط الخروج المصدر | 1 |
| 5.3 | حلقة قصيرة لتحديد موقع الجسر منخفضة المقاومة | 1 |
| 5.4 | سلك قصير خاص لموضع الجسر | 1 |
| 5.5 | أسلاك الأرض المخصصة | 1 |
| 5.6 | سلك الأرض من عصا التفريغ | 1 |
| 5.7 | كابل الطاقة | 1 |
| 5.8 | عصا التفريغ | 1 |
| الملحقات الاختيارية | ||
| 10m خط انقطاع قصير مقاومة منخفضة (يمكن استخدامها للكابلات 110kV ~ 220kV) |
1 | |
| علبة اختراق الكابلات | 1 |
