| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHSC-60Q |

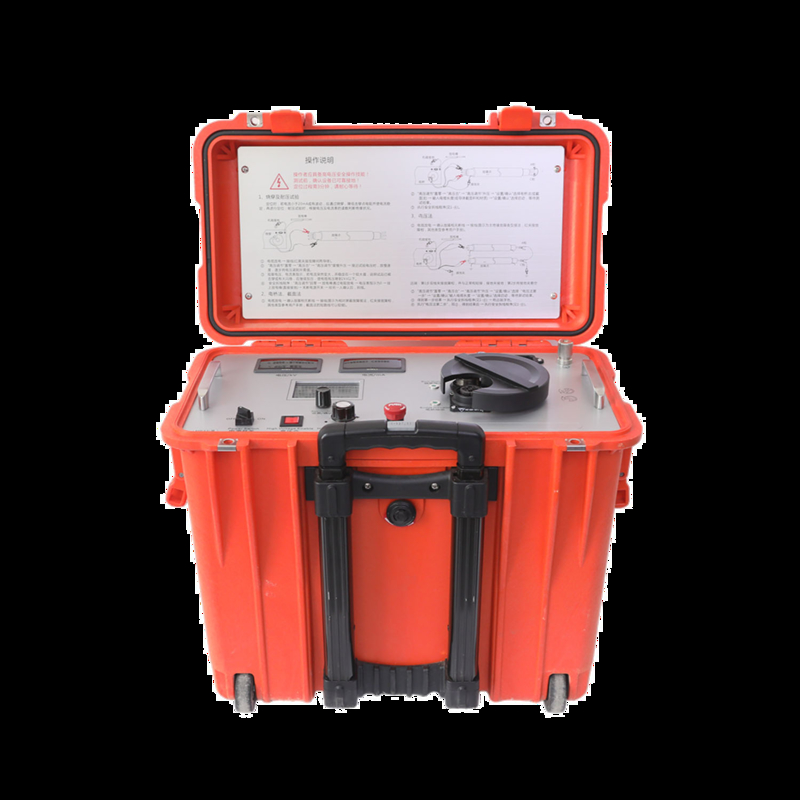

يدمج جسر تحديد أعطال الكابلات الذكي XHSC-60Q وظيفتي الاحتراق والجسر الذكي في جهاز واحد. في وضع الاحتراق، يتميز بجهد مقنن يبلغ 60 كيلوفولت وتيار دائرة قصر يبلغ 600 مللي أمبير، مما يمكنه من تحويل عطل المقاومة العالية بسرعة إلى عطل مقاومة منخفضة. يعمل الجسر الذكي بتيار مقنن يبلغ 600 مللي أمبير، مما يعزز بشكل كبير دقة تحديد موقع العطل. وهو مناسب بشكل خاص لتحديد أعطال العزل في أنظمة الكابلات ذات الجهد العالي، والمقاطع الكبيرة، والطويلة والمعقدة، مثل الكابلات المعقدة ذات الجهد العالي مع أطراف GIS والوصلات المتقاطعة. يمكن إكمال تحديد موقع العطل بسرعة دون الحاجة إلى إزالة مفتاح GIS أو تقصير الوصلات المتقاطعة.
يمكن استخدام جسر تحديد أعطال الكابلات الذكي لتحديد جميع أعطال عزل الكابلات وغلافها باستثناء بعض أعطال الخطوط القصيرة.
الميزات:
| وضع الاحتراق | جهد الخرج | 0 ~ 60 كيلوفولت قابل للتعديل باستمرار |
| تيار الدائرة القصيرة في وضع الاحتراق | 400 مللي أمبير | |
| نموذج جسر | جهد الخرج | 0 ~ 4 كيلوفولتقابل للتعديل باستمرار |
| تيار الدائرة القصيرة في الجسر | 750 مللي أمبير | |
| شاشة LCD | شاشة ملونة TFT مقاس 3.5 بوصة | |
| دقة تحديد الموقع | ±(0.2%·L+1)م | |
| نطاق الاختبار | 1 ~ 50000 متر | |
| لوحة مفاتيح التشغيل | تشغيل بمفتاح واحد | |
| مصدر الطاقة | 220 فولت تيار متردد ± 10%، 50 هرتز (60 هرتز) | |
| الطاقة | 2 كيلوفولت أمبير، مصدر طاقة مولد (أكبر من 2 كيلو واط) | |
| الوزن | 29 كجم | |
| الأبعاد (الطول × العرض × الارتفاع) | 30 سم × 46 سم × 50 سم | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +55 درجة مئوية | |
| الرقم التسلسلي | الاسم | الكمية |
| 1 | الجسم الرئيسي لجسر تحديد أعطال الكابلات الذكي | 1 |
| 2 | صندوق اختبار الجسر | 1 |
| 3 | فيوز احتياطي (10 أمبير، 5 × 20) | 5 |
| 4 | حزمة الملحقات | 1 |
| 5 | ملحقات حقيبة الملحقات | |
| 5.1 | خط اختبار تحديد موقع الجسر | 1 |
| 5.2 | خط خرج مصدر الاحتراق | 1 |
| 5.3 | تقصير مقاومة منخفضة لتحديد موقع الجسر | 1 |
| 5.4 | سلك قصير خاص لتحديد موقع الجسر | 1 |
| 5.5 | سلك أرضي مخصص | 1 |
| 5.6 | سلك أرضي لقضيب التفريغ | 1 |
| 5.7 | كابل الطاقة | 1 |
| 5.8 | قضيب التفريغ | 1 |
| ملحقات اختيارية | ||
| خط تقصير مقاومة منخفضة بطول 10 أمتار (يمكن استخدامه للكابلات 110 كيلوفولت ~ 220 كيلوفولت) |
1 | |
| مجموعة تفريع الكابلات | 1 |
