Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

المنزل > المنتجات >

تحديد عيب الكابل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH Test
إصدار الشهادات:	CE/ISO
رقم الموديل:	XHHD523L

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH Test

إصدار الشهادات:

CE/ISO

رقم الموديل:

XHHD523L

إبراز:

High Light

إبراز:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

الحد الأدنى لكمية:

1Unit

تفاصيل التغليف:

صندوق خشبي

وقت التسليم:

5-8 أيام العمل

شروط الدفع:

ر/ر

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

معلومات أساسية

النموذج رقم

XHHD523L

وضع الاختبار

الاختبار المحفوظ

استخدام

اختبار الكابلات الصوتية، اختبار الكابلات المقاومة، اختبار الكابلات الرقمية

منطقة الاختبار

تشكيل الكابل

الشهادة

CE، ISO

مخصصة

اللون

برتقالية

تكرار الاختبار

128 هرتز/111 هرتز/105 هرتز/94 هرتز ((Afc))

القرار

0.5m

حزمة النقل

صندوق خشبي مليء بالرغوة في الداخل

المواصفات

350ملم*280ملم*170ملم

العلامة التجارية

اختبار XZH

الأصل

الصين شيان

الرمز السريع

8543201000

قدرة الإنتاج

1000 قطعة/سنة

وصف المنتج

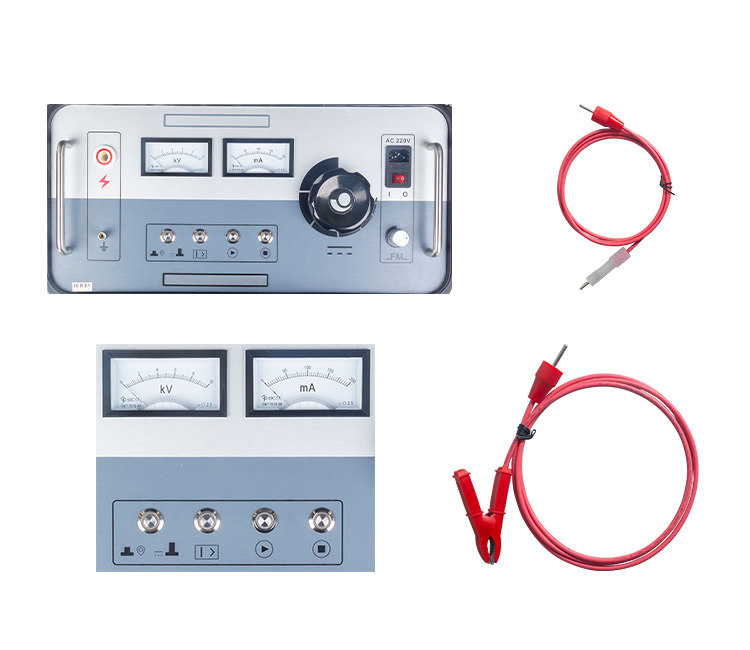

XHHD523L مكشف غطاء خطأ الكابل

تم تصميمه بناء على مبدأ جسر موراي. المعدات لديها خصائص الجهد العالي، والوزن الخفيف، والتشغيل المريح ومعرفة عيب غلاف الكابلات عالية الجهد.

* نقطة انهيار الكابل عالية المقاومة بعد وضعها، وخاصة نقطة انهيار خطية عالية العائق التي يصعب إطلاقها في مقاومة منخفضة،مثل الانهيار الخطي للمقاومة العالية للصلة الوسطى للكابل.

* نقطة انقطاع نوع Flashover ، بعد الانقطاع ، يمكن لمصدر التيار الثابت الحفاظ على القوس ، وهناك تيار مستقر عبر الجسر ، والجسر لديه حساسية كافية.

* لم يتم تحطيمه، ولكن نقطة العيب من المقاومة المنخفضة، على سبيل المثال استخدام كمية ميغ أوم وجدت مقاومة كابل منخفضة، ولكن الجهد التشغيلي لا تحطم نقطة عيب العزل.

خطوة الاختبار:

1تحقق من حالة تعطيل الكابل بمعدات متعددة أو ساعة هزاز أو معدات أخرى مقاومة للضغط.وتسجيل قيمة مقاومة العزل لكل قلب ضد الأرض أو انهيار الجهد المتبقي.

2سجل طول، نموذج، قطر عرضي وغيرها من المعلمات من الكابل الذي سيتم اختباره، وتفقد المسار على طول مسار وضع الكابل.في كابل خطأ الدائرة القصيرة البعيدة ومحطة منفذ الكابل المساعد، وترك شخص واحد في مراقبة عن بعد لتجنب إصابة الضغط العالي.

3. الأسلاك. أرضية الأداة متصلة بشكل موثوق بجسم الأرض في موقع التعيين.
يتم توصيل قضبان التربة إلى أرضية الأداة. يتم توصيل رأس القياس (المشبك الأسود) إلى قلب الكابل المعيب
يتم توصيل نهاية القياس (المشبك الأحمر) بقلب الكابل المساعد.

4. الجسر الصفر (مفتاح الجهد العالي ليس الصفر) شغّل الكهرباء ودور زر الصفر لضبط المقياس.

5مصدر الطاقة متصل بـ AC220V.

6. زيادة الضغط. شغل مفتاح الطاقة و إشارة الطاقة تضيء. عندما يتم تحويل مقبض الضغط العالي في الاتجاه المعاكس للساعة، يتم تنشيط وضعية الصفر.

7قم بتحويل مفتاح الضغط العالي في اتجاه عقارب الساعة وراقب فولت متر و أمبتر حتى يتجاوز المقياس 5mA.قد يستمر الجهد في الارتفاع لفترة من الوقت لتشكيل قوس ثابت أو منطقة موصلة، استقرار التيار خلال الاختبار.

8، ضبط التوازن، قم بتدوير زر التكبير في اتجاه عقارب الساعة لزيادة الحساسية خطوة بخطوة
يفتقر المقياس الكهربائي بشكل ملحوظ ولكن لا يتجاوز. قم بتدوير العداد لتجعل المقياس الكهربائي صفرًا. (إذا كان المؤشر يسارًا ، فتدوير في اتجاه عقارب الساعة ، فإن المؤشر يمينًا ،والمعاكس للساعة)لاحظ القراءة P1 من لوحة الصومبل في هذا الوقت.

9، انخفاض الجهد، التفريغ. سيتم قياس وضع تبادل المشبك وتكرار الخطوات (4) إلى (10)
الحصول على قراءة أخرى P2، والتي يجب أن يكون P1 + P2 = 1000

10. الحساب. موقع نقطة الخطأ X=2 × L × P1‰
"2" في الصيغة. سيقوم الكابل المساعد بمضاعفة عدد الكابلات المشاركة في الحساب.
