Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG521A
Price: 2,500.00 USD
Availability: InStock

المنزل > المنتجات >

تحديد عيب الكابل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH Test
إصدار الشهادات:	CE/ISO
رقم الموديل:	XHGG521A

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH Test

إصدار الشهادات:

CE/ISO

رقم الموديل:

XHGG521A

إبراز:

High Light

إبراز:

high voltage cable fault locator

underground cable sheath fault prelocator

digital cable fault detector

Trading Information

الحد الأدنى لكمية:

1Unit

تفاصيل التغليف:

صندوق خشبي

وقت التسليم:

5-8 أيام العمل

شروط الدفع:

ر/ر

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

XHGG521A

النموذج رقم

XHHG521A

وضع الاختبار

الاختبار المحفوظ

منطقة الاختبار

تشكيل الكابل

القوة

الكهرباء

الشهادة

CE، ISO

مخصصة

اللون

أسود

الجهد بدون حمولة

0 ~ 4000 فولت

تيار الدائرة القصيرة

≥40mA

دقة الموقع

± (0.2% * L ± 1) متر

الوزن

5.5 كجم

إمدادات الطاقة

التيار المتردد 220 فولت +/-10٪ 50 هرتز

حزمة النقل

الخشب

المواصفات

5.5 كجم

العلامة التجارية

اختبار XZH

الأصل

الصين شيان

الرمز السريع

854320100

قدرة الإنتاج

100 قطعة/سنة

وصف المنتج

مقدمة
اختبار خطأ الغطاء الخارجي للكابلXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

يستخدم المعدات منظم الجهد الكهربائي ومحول من النوع R لتشكيل مصدر تيار ثابت عالي الجهد ، ويمكن أن يزيد أو يقلل تشغيل الزر من الجهد.الجهد بدون حمولة هو 7500 فولت، ويتم استخدام مضخم حساسية عالية ومقياس الكهرباء لإظهار التوازن. وهو يشكل جسر متوازن مع مقياس طاقة متناسب ،ويتم وضع الكل في إمكانات عالية. كابل القياس هو كابل مطاطي عالي الجهد ذو نواة خاصة تم تصميمه. يتم استخدام طريقة قياس المقاومة ذات الأربعة أطراف لتجنب الأخطاء الناجمة عن مقاومة الرصاص.اللوحة بأكملها منخفضة القدرةتشغيل بلمسة واحدة، أدخل طول الكابل وحسب مسافة الخطأ تلقائيًا. يتم دمج مصدر الجهد العالي والجسر في صندوق حماية محمول.الجهاز لديه جهد عالي، خفيفة الوزن، سهلة التشغيل والإستخدام الآمن.

الجسور عالية الجهد مناسبة بشكل خاص
1نقطة انهيار الكابل عالية المقاومة بعد وضعها، وخاصة نقطة انهيار خطية عالية المقاومة التي من الصعب حرقها إلى مقاومة منخفضة،مثل الانهيار الخطي للمقاومة العالية لمفاصل الكابلات.
2. نقطة انهيار من نوع فلاش اوفر. بعد انهيار ، يمكن لمصدر التيار الثابت الحفاظ على القوس ، يتدفق تيار مستقر عبر الجسر ، ولدى الجسر حساسية كافية.
3العيوب التي لم تتحطم بعد ولكن لديها مقاومة منخفضة، مثل عيوب العزل التي تم العثور عليها مع ميغومتر التي لديها مقاومة كابل منخفضة ولكن لا تتحطم تحت الجهد التشغيلي.

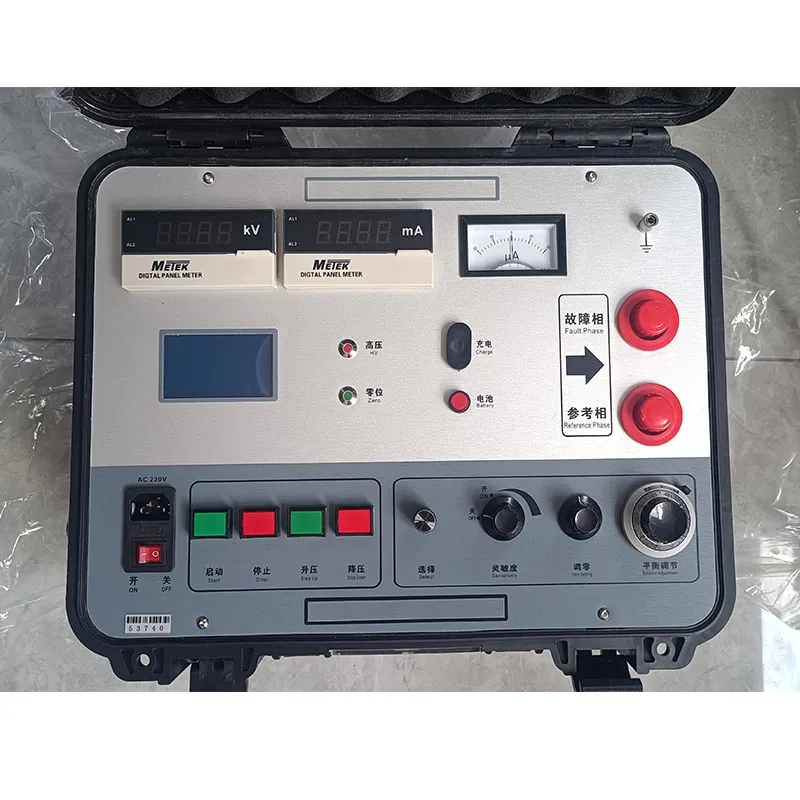

China Manufacturing Supplier High Voltage Underground Digital Cable Outer Sheath Fault Prelocator

الجهد الخارجي قابل للتعديل

لديها دقة عالية واستقرار

تعتمد مكبر حساسية عالية ومقياس غالفانومتر للإشارة إلى التوازن

الحماية الصفرية

اختبار نقاط الفشل تلقائيًا ، ولكن الاحتفاظ بوظائف الاختبار اليدوي.

بالمقارنة مع طريقة انعكاس الموجة ، لا تمتلك طريقة ميزان الجسر منطقة عمياء وتستخدم لتحديد نقطة انهيار الكابلات القصيرة وقريبة من النهايات.

لا توجد فولطة تحميل	≥7500 فولت
التيار الدائرة القصيرة	≥ 100mA (عند ضبط الميزان ، يوصى بتعيينه على 5 ~ 40mA) ؛
دقة الموقع	± 0.2%·L±1) م
الوزن	25 كجم
إمدادات الطاقة	AC 220V (± 10%) ، 50Hz±1Hz؛ بطارية 8.4V مدمجة.
